10. Wahl der Öffnungsrichtung
QIKM1 (grau)
QIKM2 (grün)
QIKM3 (rot Ø38)
QIKM4 (rot Ø51)

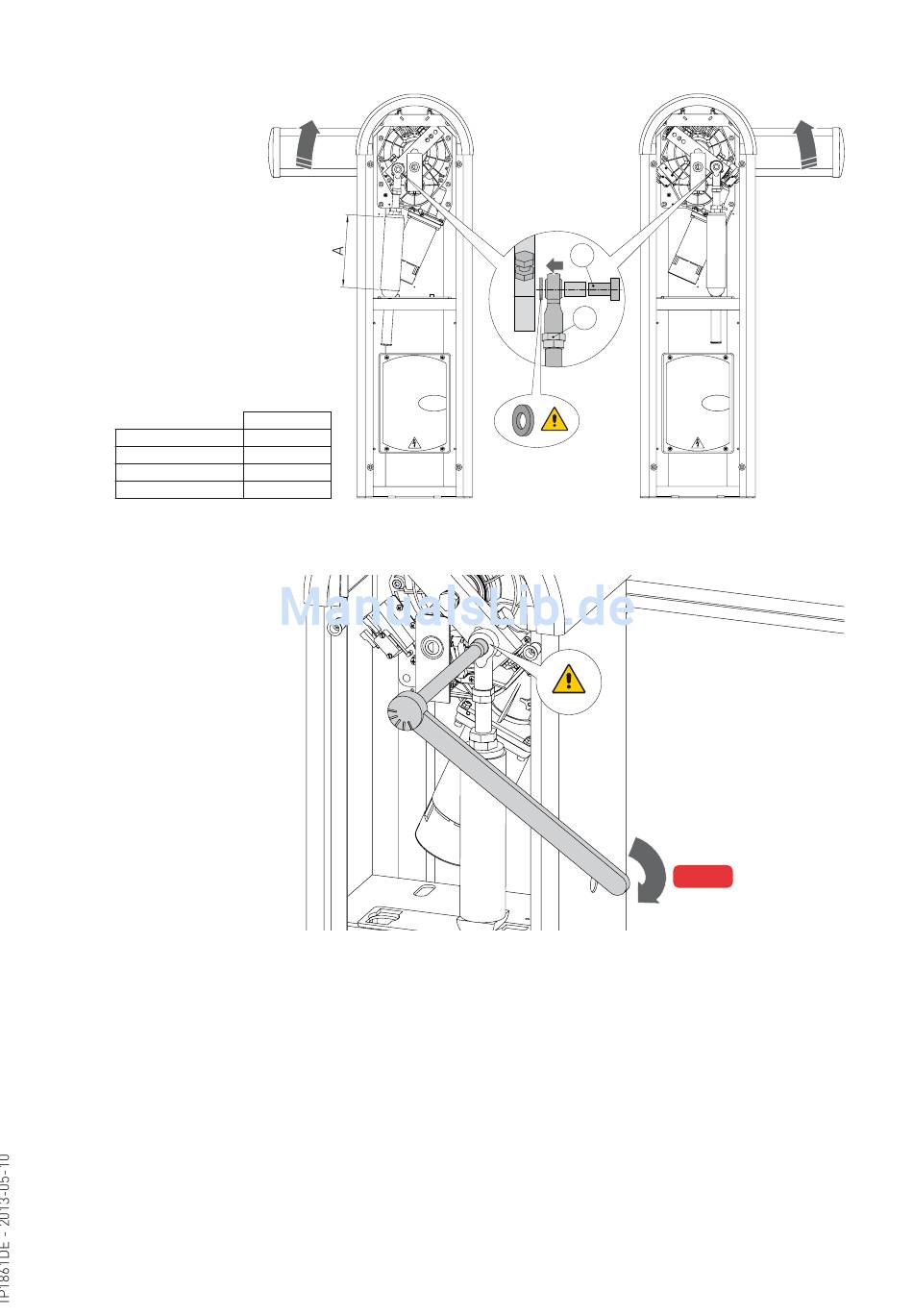

- Wählen Sie die Öffnungsrichtung wie in der Abbildung angegeben.
- Montieren Sie die Feder mit der entsprechenden Schraube M12x40 [C] mit Gewindebremse, dazu kraftvoll drücken, wie in der
Abbildung angegeben.
- [QIK4E] Stellen Sie den an der elektronischen Steuerung E1A vorhandenen DIP2 wie in der Abbildung angegeben ein.
[QIK7EH] Stellen Sie den an der elektronischen Steuerung EL31R vorhandenen DIP2A wie in der Abbildung angegeben ein.
- Stellen Sie nach der Bauminstallation die Federspannung über die Muttern [B] ein, bis das in der Tabelle angegebene Maß A
erreicht ist.
A
≥ 190 mm
≥ 190 mm
≥ 220 mm
≥ 220 mm
Öffnung nach rechts
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
C
B
13
Öffnung nach links
DIP2=ON [E1A]
DIP2A=ON [EL31R]
85 Nm
