9. Baumauswuchtung
- Den Antrieb wie auf Seite 18 angegeben entriegeln und den Baum in die senkrechte Öffnungsstellung bringen.
- Die Feder je nach gewählter Öffnungsrichtung an der richtigen Stelle befestigen wie auf Seite 13 angegeben.
- Die Feder mit den darüber angebrachten Muttern spannen (siehe Bez [B] Seite 13) bis der Baum in der Position 5°-30° in Bezug
zum Fußboden ausgewuchtet ist (in dieser Position muss der Baum stehen bleiben oder sich leicht nach oben bewegen).
ACHTUNG: Beim Spannen der Feder muss das auf Seite 13 angegebene Maß A eingehalten werden.
- Außerdem sicherstellen, dass der Baum in den Endpositionen beim Öffnen und Schließen stehen bleibt.
ACHTUNG: Auf keinen Fall darf die Motorenkraft zum Abstützen des Baumgewichts verwendet werden. Dazu ist immer
die Ausgleichsfeder zu verwenden.

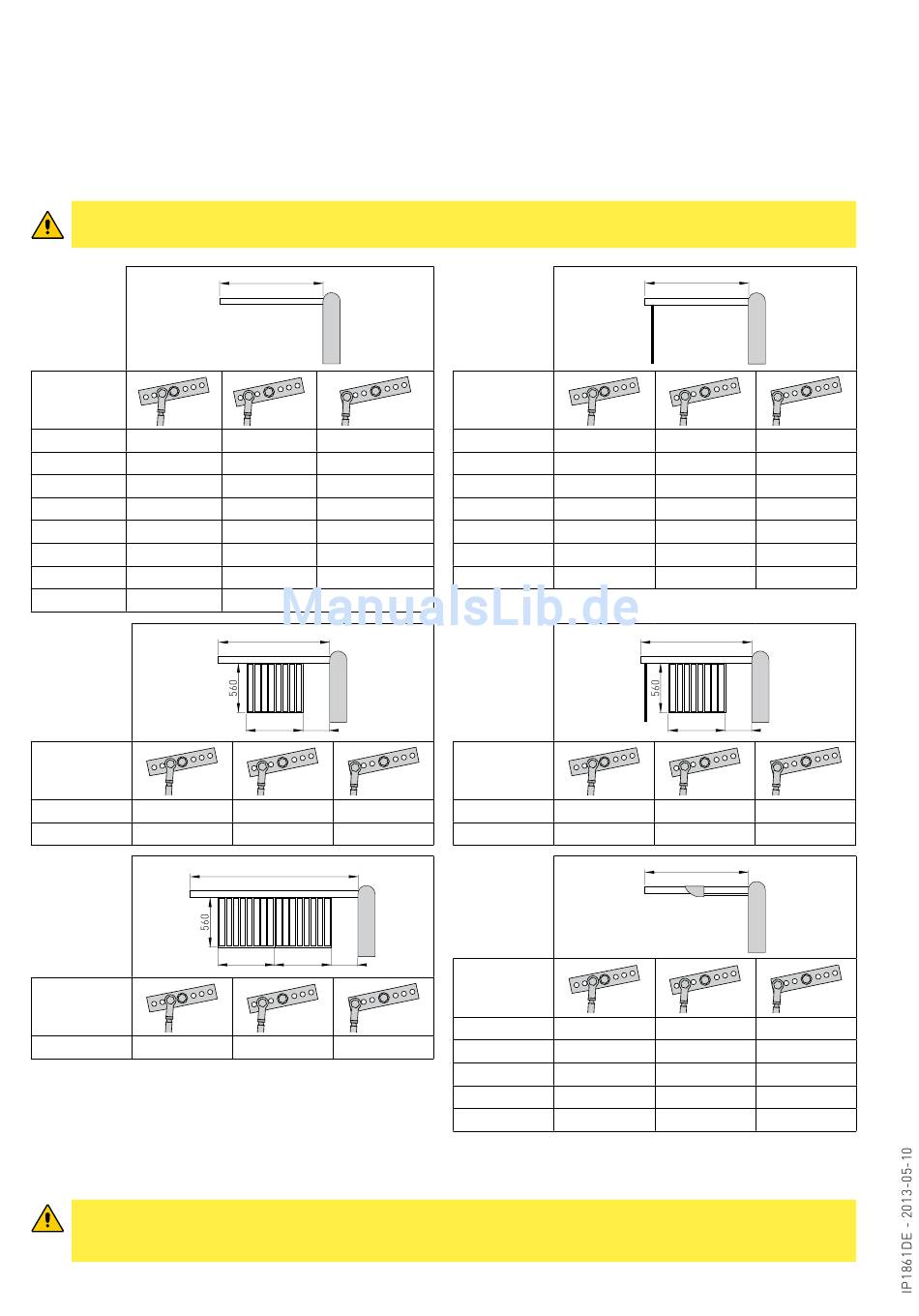

PL
(mm)
1300 - 1699
QIKM1
1700 - 1999
/
2000 - 2499
QIKM2
2500 - 2999
/
3000 - 3499
/
3500 - 4499
QIKM3
4500 - 5199
/
5200 - 5800
/
PL
(mm)
2500 - 2999
/
3000 - 3600
QIKM3
PL
(mm)
4600 - 5000
/
ACHTUNG: bei PL≥4000 mm muss der Auflagepfosten QIKAF-QIKAFE oder die Pendelstütze QIKAM verwendet werden.
Bei installiertem Auflagepfosten mit elektromagnetischer Verriegelung QIKAFE die angegebenen Konfigurationen für
die Pendelstütze QIKAM verwenden.
PL
/
/
QIKM1
/
/
/
QIKM2
/
/
QIKM2
/
/
QIKM3
/
QIKM4
/
PL
min
2 m
500
/
QIKM2
/
/
PL
min
2 m
2 m
500
QIKM4
/
PL
(mm)
1900 - 1999
/
2000 - 2299
QIKM2
2300 - 2899
/
2900 - 3199
/
3200 - 4099
QIKM3
4100 - 4799
/
4800 - 5800
/
PL
(mm)
2700 - 3399
QIKM3
3400 - 3600
/
PL
(mm)
2000 - 2299
QIKM2
2300 - 2899
/
2900 - 3199
/
3200 - 4099
QIKM3
4100 - 4450
/
12
PL
/
QIKM1
/
/
QIKM2
/
/
QIKM2
/
/
QIKM3
/
QIKM4
/
PL
min
2 m
500
/
/
QIKM3
/
PL
/
/
QIKM2
/
/
QIKM2
/
/
QIKM3
/
