10. Wahl der Öffnungsrichtung
Öffnung nach rechts
Apertura verso destra

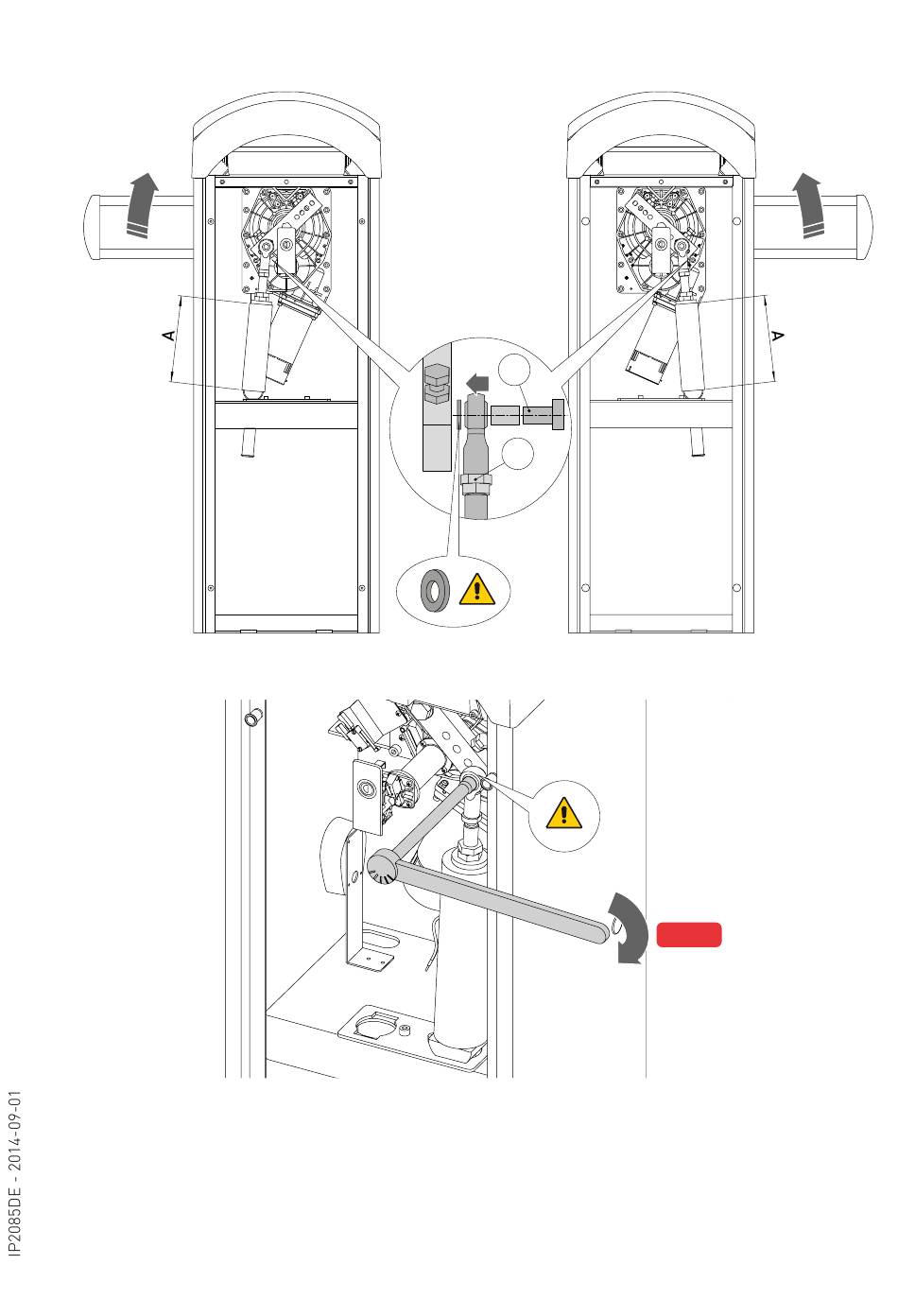

- Wählen Sie die Öffnungsrichtung wie in der Abbildung angegeben.
- Montieren Sie die Feder mit der entsprechenden Schraube M12x40 [C] mit Gewindebremse,
dazu kraftvoll drücken, wie in der Abbildung angegeben.
- Stellen Sie den an der elektronischen Steuerung EL34 vorhandenen DIP2 wie in der Abbildung
angegeben ein.
- Stellen Sie nach der Bauminstallation die Spannung der Feder QIKM5 über die Muttern [B]
ein, bis A≥245 mm erreicht ist.
DIP2=OFF
C
B
Öffnung nach links
Apertura verso sinistra
DIP2=ON
87
85 Nm
