11. Einstellung der Endschalter (nur QIK4E)

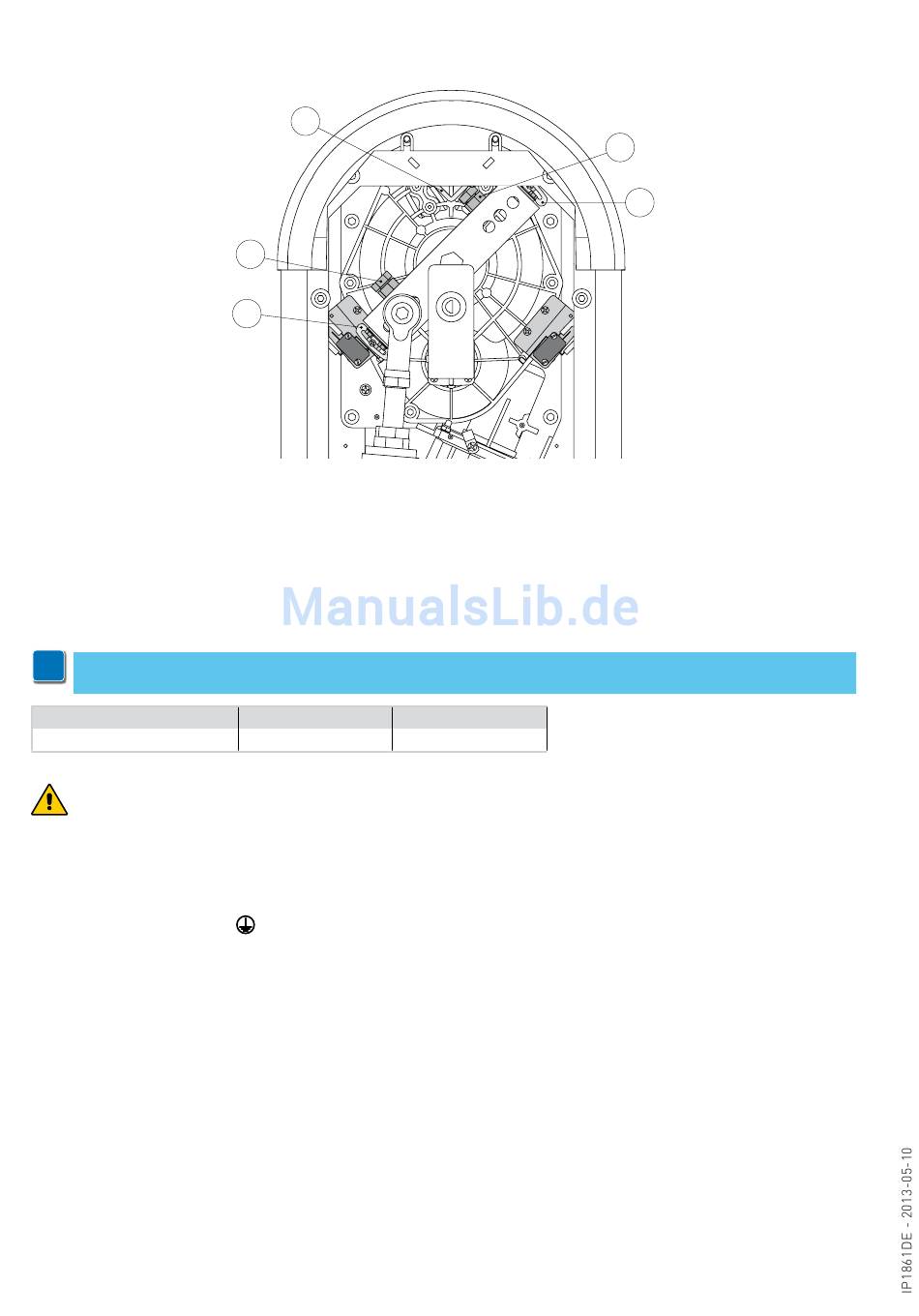

- Stellen Sie die Öffnungs- und Schließposition des Baums über die entsprechenden Schrauben [A] ein.
- Stellen Sie die Auslösung der Öffnungs- und Schließendschalter mit den entsprechenden Nocken [C] in der Weise ein, dass sie
ca. 3 mm vor dem mechanischen Anschlag [B] aktiviert werden.
12. Elektrische Anschlüsse
i
ANMERKUNG: Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren werden in den Installationshand-
büchern der elektronischen Steuerungen erläutert.
Elektronische Steuerung
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Stromversorgungsnetzes
übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte von mindestens 3 mm
einbauen.
Prüfen, ob sich vor der Stromanlage ein passender Fehlerstromschutzschalter und ein Überstromschutz befinden.
Ein Netzkabel vom Typ H05RN-F 3G1,5 oder H05RR-F 3G1,5 verwenden und an die im Antrieb vorhandenen Klemmen L (braun)
und N (blau) anschließen.
Das Erdungskabel anschließen
Der Anschluss an das Stromnetz im Außenbereich des Antriebs muss über einen eigenen Kanal erfolgen, der von den Anschlüssen
zu den Steuer- und Schutzeinrichtungen getrennt ist.
Der Kanal muss durch die auf der Grundplatte vorhandenen Öffnungen mindestens 50 mm in den Antrieb eindringen.
Sicherstellen, dass keine scharfen Kanten vorhanden sind, die das Stromkabel beschädigen können.
Sicherstellen, dass die Stromversorgungsleiter (230V) und die Leiter für die Speisung der zusätzlichen Vorrichtungen (24V) ge-
trennt sind.
B
A
C
QIK4E QIK7EH - QIK7YEH
E1A EL31R
.
