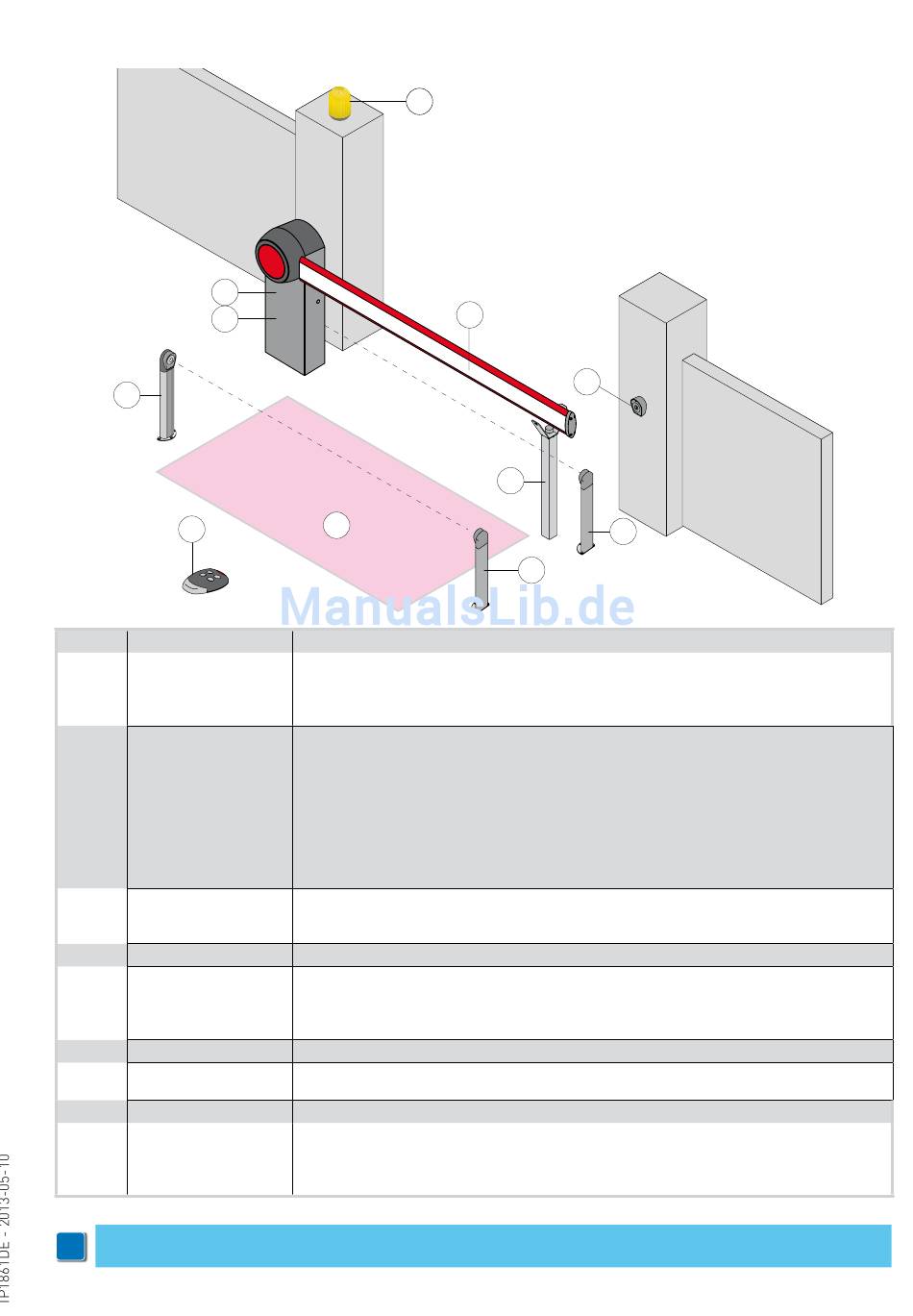

4. Installationsbeispiel

A
1
7
6
Bez. Code
QIK4E
QIK7EH
1
QIK7YEH
QIKZ
QIKB37
QIKB50
QIKB60
QIKSN
2 QIKBG
QIKLUX
QIKC
QIKAM
QIKGR
QIKAF
3 QIKAFE
QIKAFZ
4 LAMPH
XEL5
LAN4
5
LAN7
XELCA
6 GOL4
XEL2
7
XELCB
8 LAB9
A
i
Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheitsvorrichtungen von DITEC
erzielt.
4
2
8
Schrankengehäuse
Schrankengehäuse
Schrankengehäuse aus Edelstahl
Befestigungsauflage für Schrankengehäuse
Elliptischer Baum 3700 mm
Elliptischer Baum 5000 mm
Elliptischer Baum 6000 mm
Gelenk für elliptischen Baum
Verbindung für elliptischen Baum
Beleuchtungssatz für Baum
Verpackung mit 10 Rückstrahlern für den Baum
Pendelstütze
Aluminium-Hängegitter 2000 mm
Auflagepfosten
Auflagepfosten mit elektromagnetischer Verriegelung
Befestigungsunterlage für Auflagepfosten
Blinkt
Schlüsselwählschalter
Kombinationstastatur
Karten-Decoder
Säule für Steuerungszubehör
Fernbedienung
Lichtschranken
Säule für Lichtschranken
Schleifenauswerter für Durchgangskontrolle
Die Stromversorgung an einen allpoligen zertifizierten Schalter mit Mindestöffnungsabstand der
Kontakte von 3 mm anschließen (nicht mitgeliefert).
Der Netzanschluss muss in einem unabhängigen und von den Anschlüssen an die Steuer- und Si-
cherheitseinrichtungen getrennten Kanal erfolgen.
7
5
3
7
7
Beschreibung
