Wisotronic dialog 2/3-Kanal Zentrale EWFS

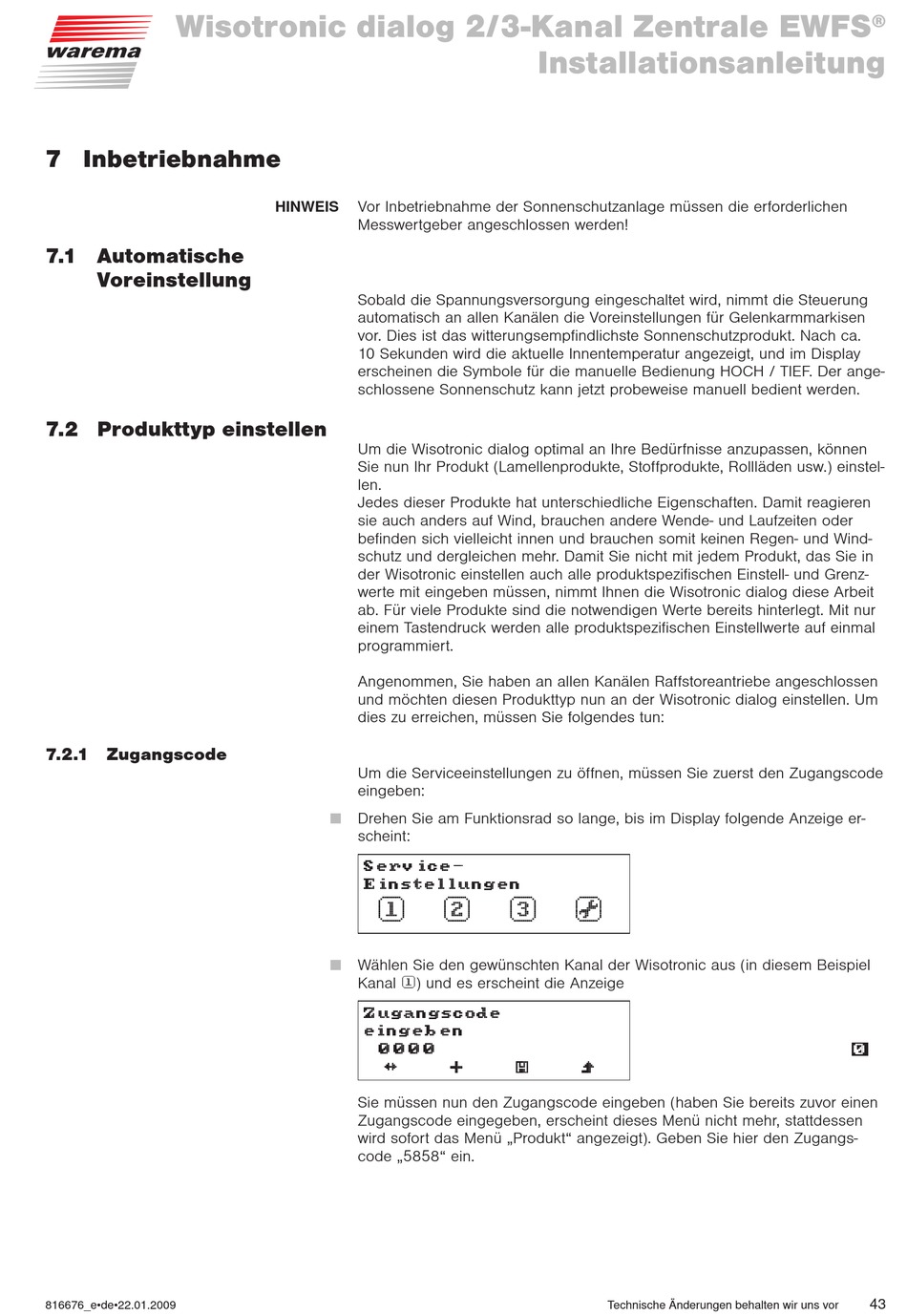

7 Inbetriebnahme
7.1 Automatische
Voreinstellung
7.2 Produkttyp einstellen
7.2.1
Zugangscode
816676_e•de•22.01.2009
HINWEIS
Vor Inbetriebnahme der Sonnenschutzanlage müssen die erforderlichen
Messwertgeber angeschlossen werden!
Sobald die Spannungsversorgung eingeschaltet wird, nimmt die Steuerung
automatisch an allen Kanälen die Voreinstellungen für Gelenkarmmarkisen
vor. Dies ist das witterungsempfindlichste Sonnenschutzprodukt. Nach ca.
10 Sekunden wird die aktuelle Innentemperatur angezeigt, und im Display
erscheinen die Symbole für die manuelle Bedienung HOCH / TIEF. Der ange-
schlossene Sonnenschutz kann jetzt probeweise manuell bedient werden.
Um die Wisotronic dialog optimal an Ihre Bedürfnisse anzupassen, können
Sie nun Ihr Produkt (Lamellenprodukte, Stoffprodukte, Rollläden usw.) einstel-
len.
Jedes dieser Produkte hat unterschiedliche Eigenschaften. Damit reagieren
sie auch anders auf Wind, brauchen andere Wende- und Laufzeiten oder
befinden sich vielleicht innen und brauchen somit keinen Regen- und Wind-
schutz und dergleichen mehr. Damit Sie nicht mit jedem Produkt, das Sie in
der Wisotronic einstellen auch alle produktspezifischen Einstell- und Grenz-
werte mit eingeben müssen, nimmt Ihnen die Wisotronic dialog diese Arbeit
ab. Für viele Produkte sind die notwendigen Werte bereits hinterlegt. Mit nur
einem Tastendruck werden alle produktspezifischen Einstellwerte auf einmal
programmiert.
Angenommen, Sie haben an allen Kanälen Raffstoreantriebe angeschlossen
und möchten diesen Produkttyp nun an der Wisotronic dialog einstellen. Um
dies zu erreichen, müssen Sie folgendes tun:
Um die Serviceeinstellungen zu öffnen, müssen Sie zuerst den Zugangscode
eingeben:
Drehen Sie am Funktionsrad so lange, bis im Display folgende Anzeige er-
scheint:
Service-
Einstellungen
1
2
Wählen Sie den gewünschten Kanal der Wisotronic aus (in diesem Beispiel
Kanal 1) und es erscheint die Anzeige
Zugangscode
eingeben
0000
≠ + | }
Sie müssen nun den Zugangscode eingeben (haben Sie bereits zuvor einen
Zugangscode eingegeben, erscheint dieses Menü nicht mehr, stattdessen
wird sofort das Menü „Produkt" angezeigt). Geben Sie hier den Zugangs-
code „5858" ein.
Installationsanleitung
3
0
Technische Änderungen behalten wir uns vor
®
0
43
