Wisotronic dialog 2/3-Kanal Zentrale EWFS
3.2.3 AP-Variante
816676_e•de•22.01.2009
Das Aufputzgehäuse kann nach dem Öffnen der Klemmenabdeckungen
direkt mit dem Untergrund verschraubt werden. Entsprechende Montageboh-
rungen befinden sich im Gehäuseboden.
Zum Öffnen der Klemmenabdeckungen führen Sie einen Schlitzschrauben-
dreher (Empfehlung: Klinge 3,0 - 4,0mm) in die jeweilige Deckelöffnung ein
(s. Abb. 4) und hebeln Sie den Klappdeckel vorsichtig auf. Wiederholen Sie
den Vorgang für die zweite Öffnung des Deckels. Wenn beide Verrastungen
gelöst sind, lässt sich der Deckel aufklappen.
Den zweiten Deckel können Sie auf die gleiche Weise öffnen.
Montieren Sie das Gehäuse und nehmen Sie dann die erforderlichen An-
schlussarbeiten vor.
184 mm
210 mm

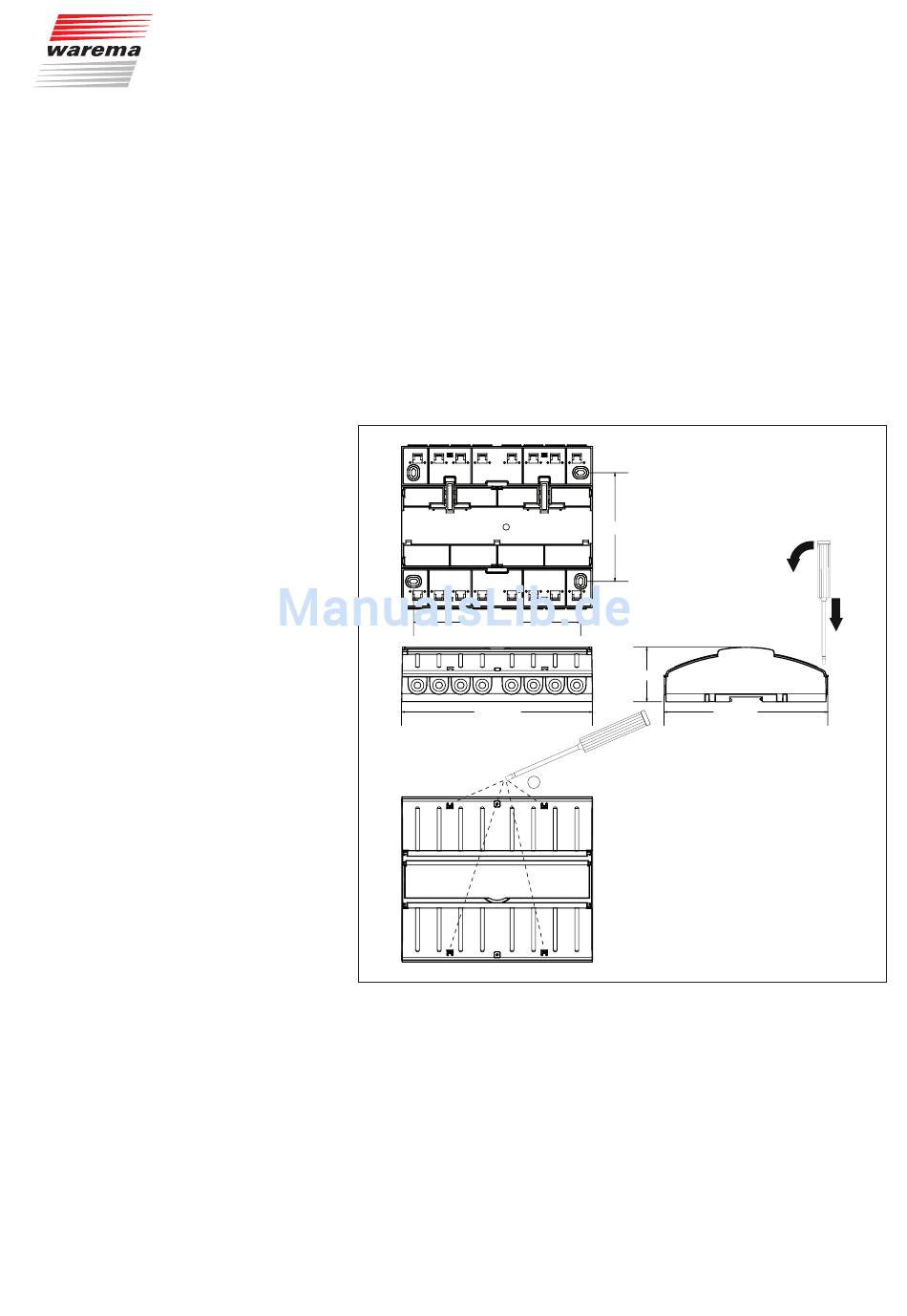

Abb. 4
Aufputzgehäuse
Installationsanleitung
119 mm
60 mm
-
Technische Änderungen behalten wir uns vor
®
180 mm
15
