3.2.2 AP IP54-Variante

14
Technische Änderungen behalten wir uns vor
210 mm / 12 TE*

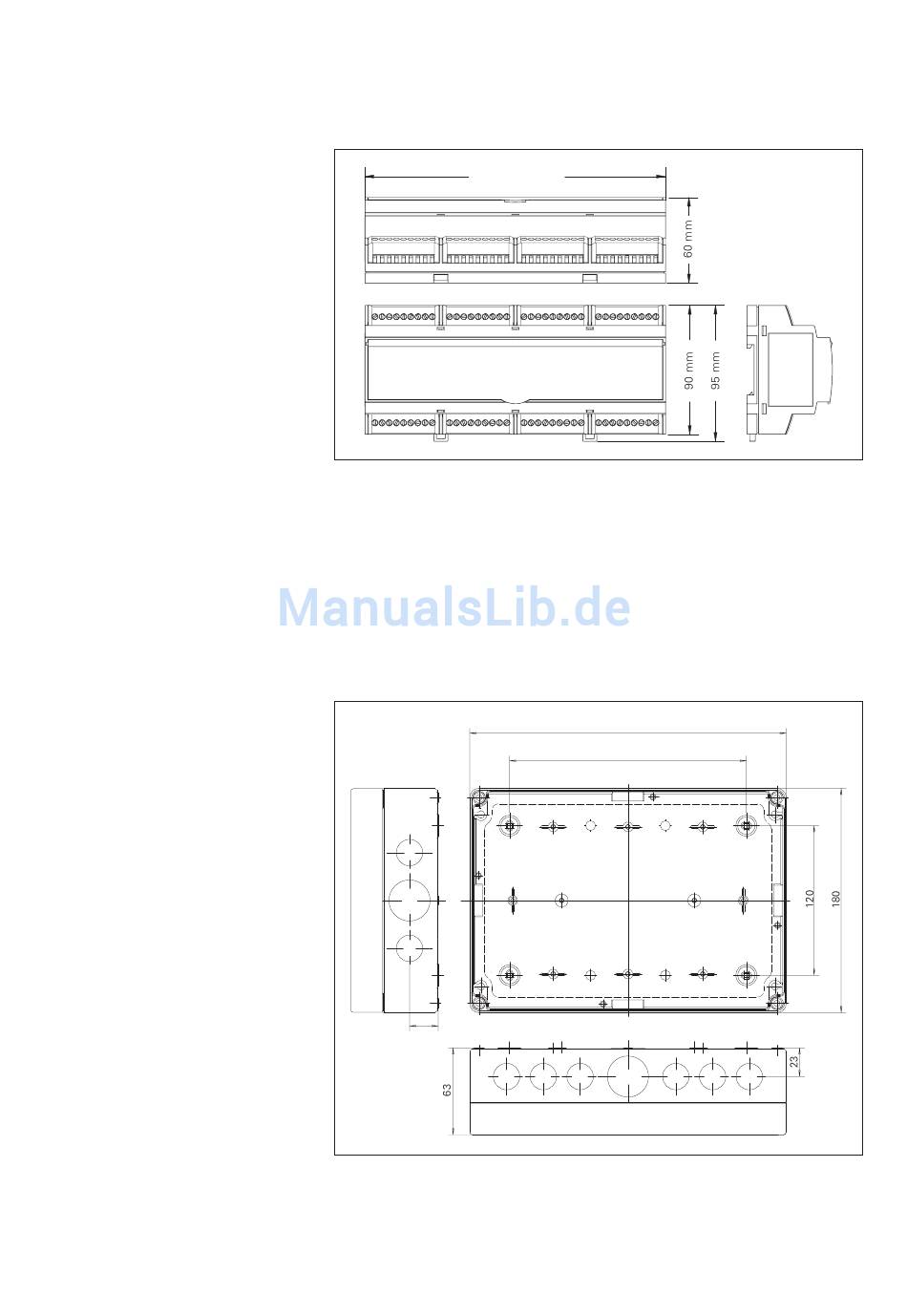

Abb. 2 Abmessungen Leistungsteil REG-Variante
Im Anlieferungszustand befindet sich das Leistungsteil auf einer Hutschiene
im Inneren des Gehäuses. Dieser Gerätetyp ist für den Einsatz in Feuchträu-
men geeignet.
Entfernen Sie die blaue Transportsicherung (Schaumstoff, im Gehäuseinne-
ren) und nehmen sie das Leistungsteil von der Hutschiene. Montieren Sie
erst dann das Gehäuse.
Clipsen Sie das Leistungsteil auf die Hutschiene auf und nehmen Sie dann
die erforderlichen Anschlussarbeiten vor.
23
Abb. 3 Aufputzgehäuse AP IP54
Installationsanleitung
254
190
®
*Entspricht der Norm
für Installationsein-
baugeräte nach
DIN 43880
816676_e•de•22.01.2009
