Wisotronic dialog 2/3-Kanal Zentrale EWFS
6.2 Bedienteil anschließen
816676_e•de•22.01.2009
Schalten Sie die Spannungsversorgung des Leistungsteiles ab
Schließen Sie die einzelnen Adern gemäß folgendem Plan an, beachten Sie
hierbei die Farben der Anschlussklemmen.

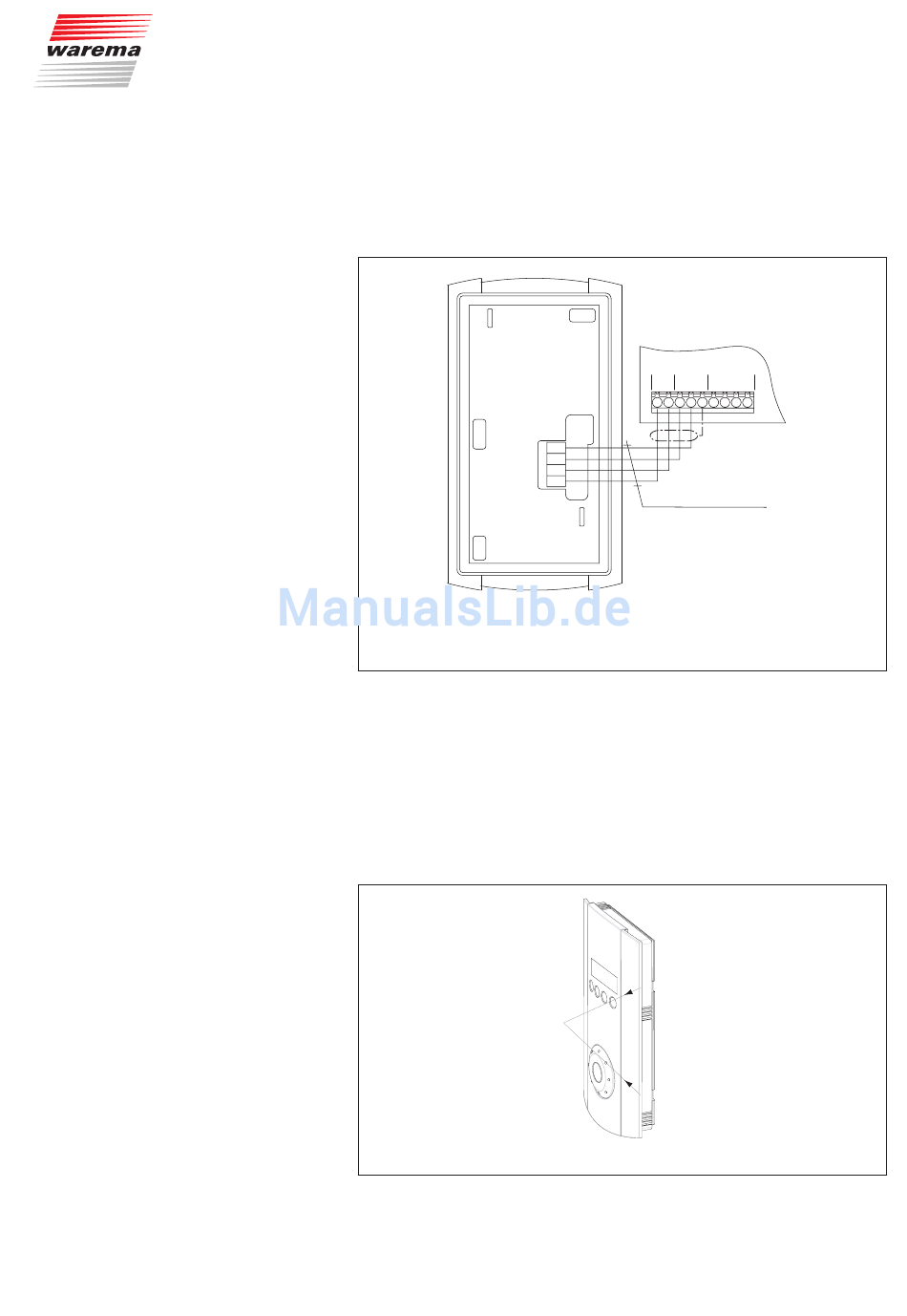

Abb. 23
Anschlussplan
HINWEIS
Die Anschlüsse A und B dürfen nicht vertauscht werden!
Stecken Sie anschließend die Anschlussklemmen auf die Kontaktstifte des
Bedienteiles
Clipsen Sie das Bedienteil auf die Bodenplatte.
Schalten Sie die Spannungsversorgung ein.
Abb. 24
Bedienteil montieren
Hiermit ist die Montage abgeschlossen.
Installationsanleitung
B
rt
A
sw
14V AC
ge
14V AC
ws
*Paarweise verdrillte Leitung verwenden, bei störsicherer
Verlegung. Siehe hierzu auch Abschnitt "Anschlusshinweise"!
Die maximale Leitungslänge zwischen Bedien- und Leistungs-
teil darf bis zu 200 m betragen.
Hier gleichzeitig
vorsichtig ziehen
Technische Änderungen behalten wir uns vor
Ver-
riegelung
AC
RS485
14V A
B
0V
P
K1K2 K3
1 2 3 4 5 6 7 8 9
X5
JY(St)Y 2x2x0,8 mmø*
®
41
