Wisotronic dialog 2/3-Kanal Zentrale EWFS
5.5 Messwertgeber „Hemperatur" (außen)
ϑ

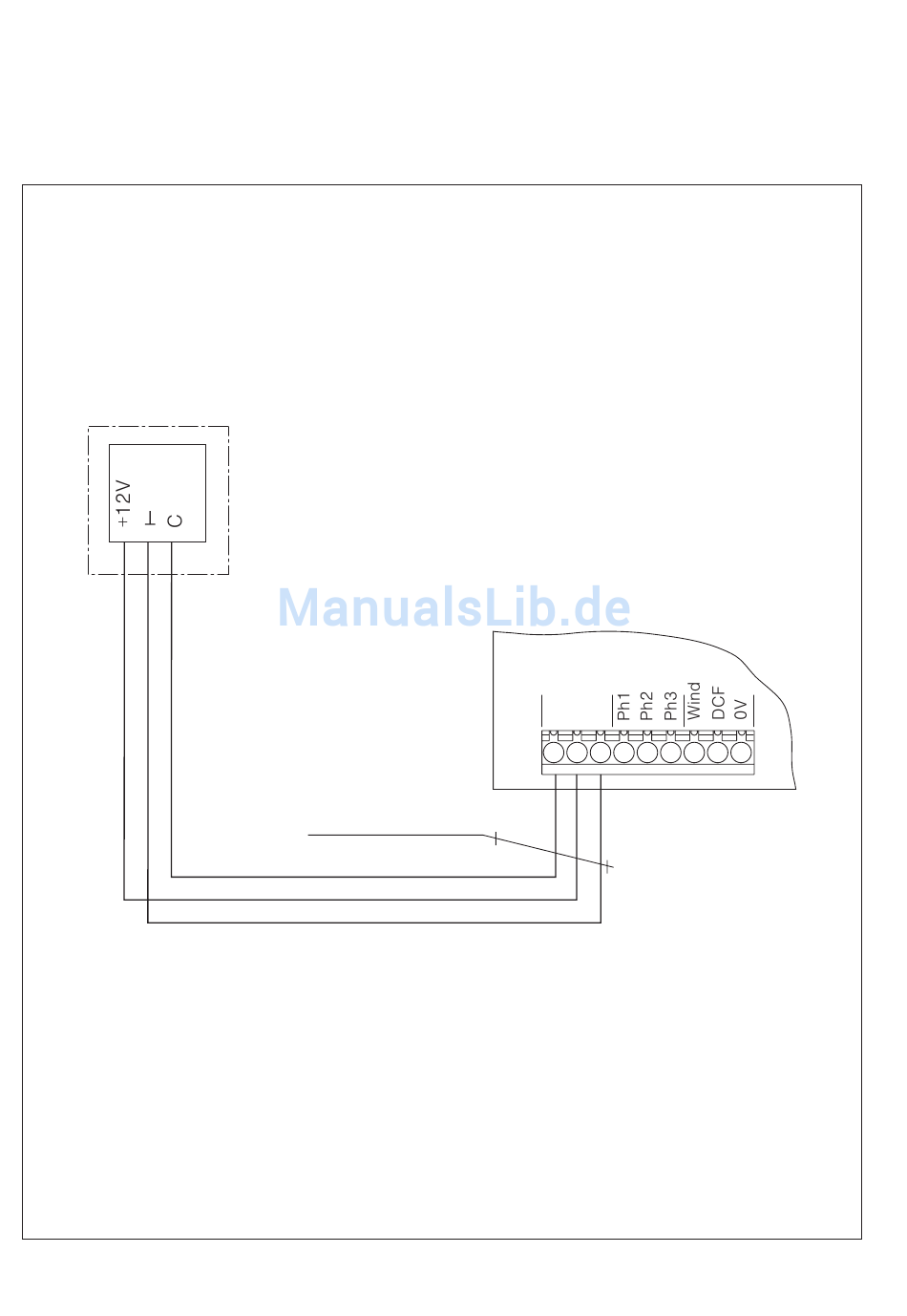

Abb. 14 Anschluss des Messwertgebers „Temperatur" (außen)
32
Technische Änderungen behalten wir uns vor
Messwertgeber
"Temperatur"
(außen)
JY (St) Y 2x2x0,8 mmø*
Max. 100m*
*Paarweise verdrillte Leitung
verwenden, störsichere Verlegung. Siehe hierzu
auch Abschnitt "Anschlusshinweise"!
Installationsanleitung
Temp Photo
Außen
Ta12V0V
1 2 3 4 5 6 7 8 9
®
X6
816676_e•de•22.01.2009
