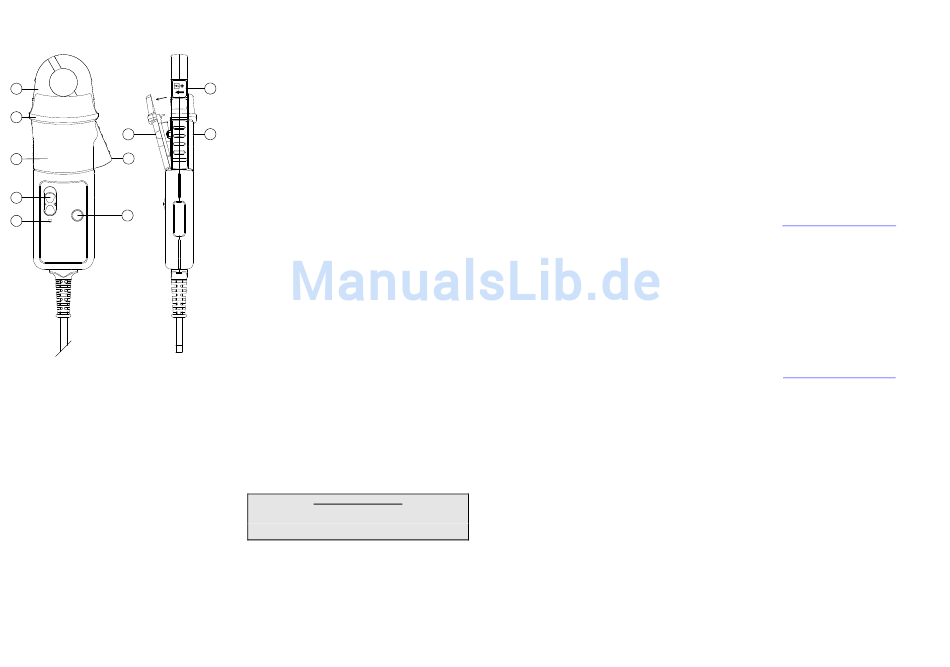

Bild 1
1. Backen
2. Konventionelle Stromrichtung
3. Sicherheitsgrenze zum Messkopf:
Schutzkragen nicht übergreifen !
4. Batteriefachdeckel
5. Schraube Batteriefach
6. Öffnungshebel
7. EIN/AUS-Schalter, Messbereichswahl
8. Knopf Nullabgleich
9. LED

4. BEDIENUNG

4.1 Einschalten
Schaltet man den Stromsensor ein leuchtet die grüne
LED. Bei zu niedriger Batteriespannung für normalen
Betrieb beginnt die LED zu blinken, um dem Bediener
2 mitzuteilen das die Batterie getauscht werden muss.
Dieser Vorgang wird in Abschnitt 4.5 beschrieben.
4.2 Nullabgleich
Die Ausgangsspannung (Nulloffset) kann sich aufgrund
5
von thermischer Drift
Umgebungsbedingungen verändern. Durch Drücken der
Nullableichtaste wird diese Ausgangsspannung auf Null
abgeglichen Stellen Sie sicher dass während des
Abgleichs der Stromsensor sich nicht am stromführenden
Leiter befindet.
4.3 Strommessung
Schalten Sie die Stromsensor ein und prüfen Sie, ob die
LED leuchtet.
Schliessen Sie das Ausgangskabel an ein Oszilloskop,
Mulitmeter oder anderes Messgerät an.
Drücken Sie den Knopf Nullabgleich zum Offsetabgleich.
Umschliessen Sie mit den Backen des Stromsensors den
Leiter. Stellen Sie sicher, dass die Backenenden richtig
schliessen.
Beobachten und führen Sie die
Strommessungen durch. Ein positiver Anzeigewert gibt
an, dass der Strom in Richtung der Pfeile auf dem
Stromsensor fliesst.
4.4 Automatisches Ausschalten
Um die Batterie zu schonen schaltet sich der
Stromsensor automatisch nach etwa 10 Minuten aus.
Um diese Funktion auszuschalten schalten Sie den
Stromsensor Ein und Aus bei gleichzeitigem Drücken des
Nullabgleichknopfes. Die rote LED wird leuchten und der
Stromsensor bleibt in Betrieb bis zum Ausschalten:
4.5 Austausch der Batterie
Die grüne oder rote LED blinkt, wenn die minimale
SICHERHEITSHINWEIS
Stellen Sie sicher, bevor Sie den Batteriefachdeckel
entfernen, dass der Stromsensor von jeglichem
stromführenden Leiter entfernt wurde
Batteriespannung erreicht wird. Siehe Bild 1. Gehen
Sie wie folgt vor:
Entfernen Sie den Stromsensor vom Leiter und schalten
sie durch Drücken des EIN/AUS-Schalters aus.
Entfernen Sie das Ausgangskabel vom externen
t.
Anzeigegerä
Lösen Sie die Schraube am Batteriefachdeckel. Heben
Sie die Abdeckung um 30° und ziehen Sie diese gerade
vom Rumpf des Stromsensors, wie in Bild 1 dargestellt.
Ersetzen Sie die Batterie, schliessen Sie das Batteriefach
und drehen Sie die Schraube fest.
Verwenden Sie aussschliesslich Batterien Typ 9 V PP3
Alkaline (MN 1604).

5. SICHERHEITSNORMEN

EN 61010-1
EN 61010-2-032
und anderer
300V Kat. III; Verschmutzungsgrad 2
EMV-Normen
EN 61326-2-2
ROHS und WEEE konform
Dieses Produkt wurde so entworfen, dass es unter den
folgenden Bedingungen sicher betrieben werden kann:
- Einsatz im Innenbereich
- Höhe bis 2000 m über dem Meeresspiegel
- Temperaturbereich von 0°C bis +50°C
- Maximale relative Luftfeuchte von 80% bis 31°C
und einer sich linear verringernden relativen
Luftfeuchte von 40% bei 50°C.
Der Einsatz des Stromsensors an nicht isolierten
Leitern begrenzt sich auf 300 V ACeff oder DC bei
Frequenzen unter 1 kHz.
Die Sicherheit im Gebrauch unterliegt der Verantwortung
gewünschten
des Anwenders, der eine entsprechend qualifizierte oder
berechtigte Person sein muss. Stellen Sie sicher, dass
Ihre Finger beim Verwenden des Stromsensors den
Schutzkragen (siehe Bild 1) nicht übergreifen.
Untersuchen Sie
Stromsensor auf Beschädigungen.
Zur Vermeidung von elektrischem Schlag halten Sie den
Stromsensor sauber und frei von Verschmutzung der
Oberfläche.
Verwenden Sie Isopropyl-Alkohol, um den Stromsensor
zu reinigen.

6. GARANTIE

Der Garantiezeitraum für Ihren AC/DC Stromsensor
beträgt zwei Jahre ab dem Kaufdatum gegen Material-
oder Produktionsfehler. Fällt Ihr Gerät während der
Garantiezeit aus, werden wir es nach unserer Wahl
reparieren oder durch ein neues oder überarbeitetes
Gerät ersetzen, sofern wir uns überzeugt haben, dass der
Ausfall auf defektes
Verarbeitung zurückzuführen ist. Damit im Rahmen der
Garantiebedingungen ein Anspruch erhoben werden
kann, sollte das Gerät kostenfrei übersandt und eine
Fehlerbeschreibung beigelegt werden.
erlischt, falls andere
Stromversorgungen als spezifiziert, verwendet wurden.
Waren, die nach Angabe des Käufers Mängel aufweisen,
können nicht Gegenstand eines Anspruchs wegen
Folgeschäden, Verlust,
Verursachung von Kosten gleich welcher Art sein, gleich
3-349-600-37 6/11.16
ob sich der Anspruch direkt oder indirekt aus den
angegebenen Mängeln ergibt. Ausgenommen wird der
Fall, dass aufgrund von Nachlässigkeit des Verkäufers,
Todesfälle oder Verletzungen von Personen eintreten.
Hinsichtlich Lebensdauer oder Verschleiß der gelieferten
Ware besteht keine Vereinbarung und keine Garantie. Es
wird auch keine Haftung dafür übernommen, dass sich
die Ware für einen bestimmten Zweck oder zur
Verwendung unter spezifischen Bedingungen eignet.
7. PRODUKTSUPPORT
Bitte wenden Sie sich im Bedarfsfall an:
