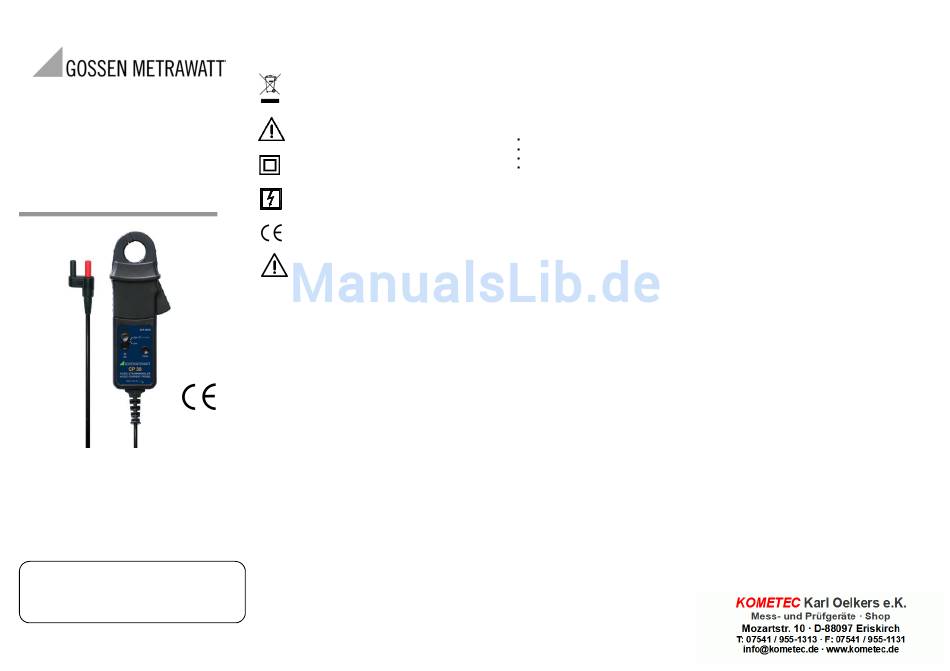

Gossen MetraWatt CP 30 Bedienungsanleitung

Bedienungsanleitung
3-349-600-37
CP 30
CP 330
CP 1100
CP 1800
AC/DC Stromwandler
Bezeichnung Artikelnr.
CP 30 Z201B
CP 330 Z202B
CP 1100 Z203B
CP 1800 Z204A
Batterien sind im Lieferumfang enthalten.
Vielen Dank für den Kauf dieses Produktes!
Aus Gründen der Sicherheit und der
bestmöglichen Verwendung dieses Gerätes bitten
wir Sie, die Bedienungsanleitung
sorgfältig zu lesen.
1. SICHERHEITSHINWEISE
Die folgenden Symbole befinden sich auf dem Produkt:
Das Gerät darf nicht mit dem Hausmüll
entsorgt werden. Zur Entsorgung wenden
Sie sich bitte an geeignete Stellen.
Achtung! Bedienungsanleitung beachten
2/5.13
Doppelte/Verstärkte Isolierung
Das Anbringen an oder Entfernen von
STROMFÜHRENDEN Leitern ist möglich
Erfüllt die Anforderungen der geltenden
europäischen Richtlinien
Lesen Sie die Bedienungsanleitung vor
dem Gebrauch Ihres Gerätes sorgfältig
und vollständig. Beachten und befolgen
Sie diese in allen Punkten.
Zur Vermeidung von elektrischem Schlag:
• Vorsicht beim Anbringen und Verwenden dieses
Produktes; hohe Ströme und Spannungen können
am Messkreis anliegen.
• Dieses Produkt darf nur von qualifiziertem Personal
verwendet werden, unter Einhaltung geeigneter
Schutzvorkehrungen.
• Verwenden Sie dieses Produkt nicht, wenn es
beschädigt ist.
• Stellen Sie sicher, dass das Messgerät vom
stromführenden Leiter entfernt wurde, bevor Sie
das Batteriefach öffnen.
• Während der Messung dürfen Ihre Finger den
Schutzkragen nicht übergreifen,
gefährliche Berührung mit dem Leiter zu verhindern
(siehe Bild 1).
2. EINLEITUNG

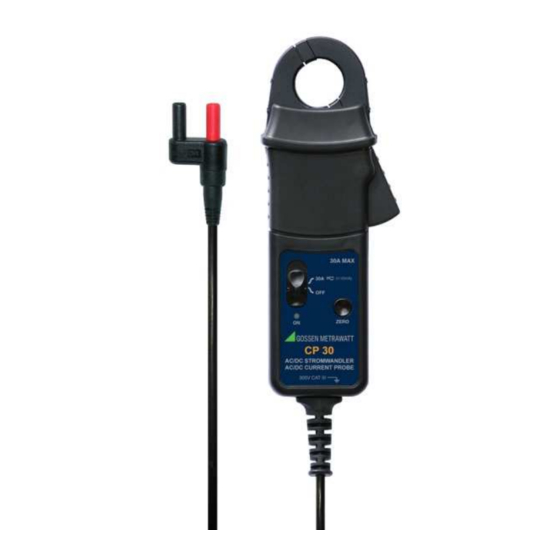

Die Zangenstromwandler CP 30, CP 330, CP 1100 und
CP 1800 wurden zur genauen,
Messung von AC- und DC-Strömen, sowie komplexen
Stromformen entworfen.
Unter Verwendung neuester
eignen sich die Zangenstromwandler zur exakten
Strommessung bis 30 A (CP 30), bis 450 A (CP 330),
bis 1400 A (CP 1800), bzw. bis 1800 A (CP 1800).
Folgende Messeigenschaften sind verfügbar:
AC- und DC-Strommessung
Hohe Genauigkeit
1 mA / 50 mA / 100 mA Auflösung
Autom. Abschalten
Diese Eigenschaften machen es zum leistungsstarken
. Instrument zur Messung an Umrichtern, getakteten
Schaltnetzteilen, industriellen Steuerungen und anderen
Anwendungen, die eine Strommessung oder Analyse
der Wellenform benötigen.
3. TECHNISCHE DATEN
3.1 Elektrische Daten
(Alle Werte gelten bei 23°C ±1°C)
CP 30 (Z201B)
Messbereich ..............................
Strombereich .............................
Auflösung ..................................
Überstromfähigkeit (60s) ..........
Allg. Genauigkeit (DC...300Hz)
Verstärkungsdrift .......................
Frequenzbereich .......................
CP 330 (Z202B)
Messbereich ..............................
Strombereiche ...........................
Auflösung ..................................
Überstromfähigkeit (60s) ..........
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±50/100mA
um eine
Verstärkungsdrift .......................
Frequenzbereich .......................
CP 1100 (Z203B)
Messbereich ..............................
Strombereiche ...........................
Auflösung ..................................
Überstromfähigkeit (60s) ..........
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±100/500mA
Verstärkungsdrift .......................
Frequenzbereich .......................
CP 1800 (Z204A)
Messbereich ..............................
Strombereiche ...........................
Auflösung ..................................
Überstromfähigkeit (60s) ..........
3-349-600-37 2/5.13
Allg. Genauigkeit (DC...300Hz) ±1% v. Mw. ±100/500mA
Verstärkungsdrift .......................
Frequenzbereich ........................
berührungslosen
3.2 Allgemeine Daten
Halleffekt-Technologie
Betriebsspannung ......................
Betriebstemperatur ....................
Lagertemperatur bei
entfernter Batterie ......................
Stromversorgung .......................
Batterielebensdauer ..................
Ausgangsanschlüsse .................
Leitergröße ................................
...................................................
Gewicht ......................................
Abmessungen (H, B, T) .............
CP 1100, CP1800 ......................
0 bis 30 A DC/AC
pk
30 A
1 mA
500 A
±1% v. Mw. ±2 mA
±0,01% v. Mw./°C
DC bis 20 kHz (-1dB)
0 bis 450 A DC/AC
pk
30 / 300 A
50 mA / 100 mA
600 A
±0,1% v. Mw./°C
DC bis 20 kHz (-3dB)
0 bis1400 A DC/AC
pk
100 / 1000 A
100 mA / 500 mA
2000 A
±0,1% v. Mw./°C
DC bis 20 kHz (-3dB)
0 bis1800 A DC/AC
pk
125 / 1250 A
100 mA / 500 mA
2000 A
±0,1% v. Mw./°C
DC bis 20 kHz (-3dB)
300 V ACeff oder DC
0°C bis +50°C
-20°C to +85°C
9 V Alkaline battery
PP3, MN 1604
oder IEC6LR61
30 Stunden (typisch)
1,5 m-Kabel mit 4mm-
Sicherheitsstecker
25 mm Durchmesser
32 mm (CP 1100)
320 g
194 x 74 x 25 mm
200 x 74 x 25 mm
