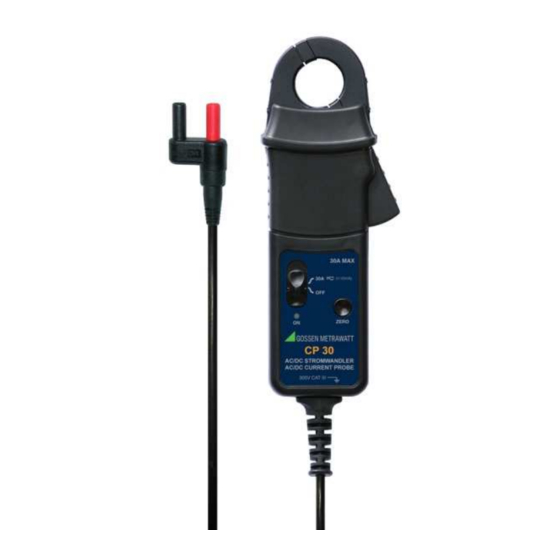

Gossen MetraWatt CP 30 Bedienungsanleitung
Ac/dc stromwandler
Vorschau ausblenden
Andere Handbücher für CP 30:
- Bedienungsanleitung (5 Seiten) ,
- Bedienungsanleitung (5 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt CP 30
Inhaltszusammenfassung für Gossen MetraWatt CP 30
- Seite 1 Bedienungsanleitung Operating Instructions Mode d’emploi Manual de instrucciones Istruzioni per l’uso CP 30 CP 330 CP 1100 AC/DC Stromwandler AC/DC current probe Pince amèremétrique CA/CD 3-349-600-37 Tenazas amperimétricas AC/DC 1/7.10 Pinzas amperometrica AC/DC...
-
Seite 2: Inhaltsverzeichnis
Bezeichnung Artikelnr. CP 30 Z201B CP 330 Z202B CP 1100 Z203B Batterien sind im Lieferumfang enthalten. Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie, die Bedienungsanleitung sorgfältig zu lesen. -
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE Die folgenden Symbole befinden sich auf dem Produkt: Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Zur Entsorgung wenden Sie sich bitte an geeignete Stellen. Achtung! Bedienungsanleitung beachten Doppelte/Verstärkte Isolierung Das Anbringen an oder Entfernen von STROMFÜHRENDEN Leitern ist möglich. Erfüllt die Anforderungen der geltenden europäischen Richtlinien Lesen Sie die Bedienungsanleitung vor... -
Seite 4: Einleitung
AC- und DC-Strömen, sowie komplexen Stromformen entworfen. Unter Verwendung neuester Halleffekt-Technologie eignen sich die CP 30, CP 330 und CP 1100 zur exakten Strommessung bis 30 A (CP 30), bis 450 A (CP 330), bzw. bis 1400 A (CP 1100). -
Seite 5: Allgemeine Daten
Verstärkungsdrift....±0,1% v. Mw./°C Frequenzbereich....DC bis 20 kHz (-3dB) 3.2 Allgemeine Daten Betriebsspannung....300 V ACeff oder DC Betriebstemperatur ..... 0°C bis +50°C Lagertemperatur bei entfernter Batterie ....-20°C to +85°C Stromversorgung ....9 V Alkaline battery PP3, MN 1604 oder IEC6LR61 Batterielebensdauer.... - Seite 6 Bild 1 Backen Konventionelle Stromrichtung Sicherheitsgrenze zur Zange: Schutzkragen nicht übergreifen ! Batteriefachdeckel Schraube Batteriefach Öffnungshebel EIN/AUS-Schalter, Messbereichswahl Knopf Nullabgleich...
-
Seite 7: Bedienung
4. BEDIENUNG 4.1 Einschalten Schaltet man den Stromwandler ein leuchtet die grüne LED. Bei zu niedriger Batteriespannung für normalen Betrieb beginnt die LED zu blinken, um dem Bediener mitzuteilen das die Batterie getauscht werden muss. Dieser Vorgang wird in Abschnitt 4.5 beschrieben. 4.2 Nullabgleich Die Ausgangsspannung (Nulloffset) kann sich aufgrund thermischer... -
Seite 8: Sicherheitsnormen
Die grüne oder rote LED blinkt, wenn die minimale Batteriespannung erreicht wird. Siehe Bild 1. Gehen Sie wie folgt vor: Entfernen Sie den Stromwandler vom Leiter und schalten sie durch Drücken des EIN/AUS-Schalters aus. Entfernen Sie das Ausgangskabel vom externen Anzeigegerät. -
Seite 9: Garantie
6. GARANTIE Der Garantiezeitraum für Ihren AC/DC Stromwandler beträgt zwei Jahre ab dem Kaufdatum gegen Material- oder Produktionsfehler. Fällt Ihr Gerät während der Garantiezeit aus, werden wir es nach unserer Wahl reparieren oder durch ein neues oder überarbeitetes Gerät ersetzen, sofern wir uns überzeugt haben, dass der Ausfall auf defektes Material oder mangelhafte Verarbeitung zurückzuführen ist. -
Seite 10: Produktsupport
7. PRODUKTSUPPORT Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Telefon: D 0900 1 8602-0 A/CH +49 911 8602-0 Fax: +49 911 8602-709 E-mail: support@gossenmetrawatt.com REPARATUR- UND ERSATZTEILSERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20... - Seite 11 Frequenzgang CP30 0.500 0.000 -0.500 -1.000 -1.500 -2.000 -2.500 -3.000 1000 10000 100000 Frequenz in Hz Frequenzgang CP30 5.00 0.00 -5.00 -10.00 -15.00 -20.00 -25.00 -30.00 -35.00 -40.00 -45.00 1000 10000 100000 Frequenz in Hz Frequenzgang CP330 0.500 0.000 -0.500 -1.000 -1.500 -2.000...
- Seite 12 Frequenzgang CP1100 0.500 0.000 -0.500 -1.000 -1.500 -2.000 -2.500 -3.000 1000 10000 100000 Frequenz in Hz 100A Bereich 1000A Bereich Frequenzgang CP1100 5.00 0.00 -5.00 -10.00 -15.00 -20.00 -25.00 -30.00 -35.00 -40.00 -45.00 1000 10000 100000 Frequenz in Hz 100A Bereich 1000A Bereich...
