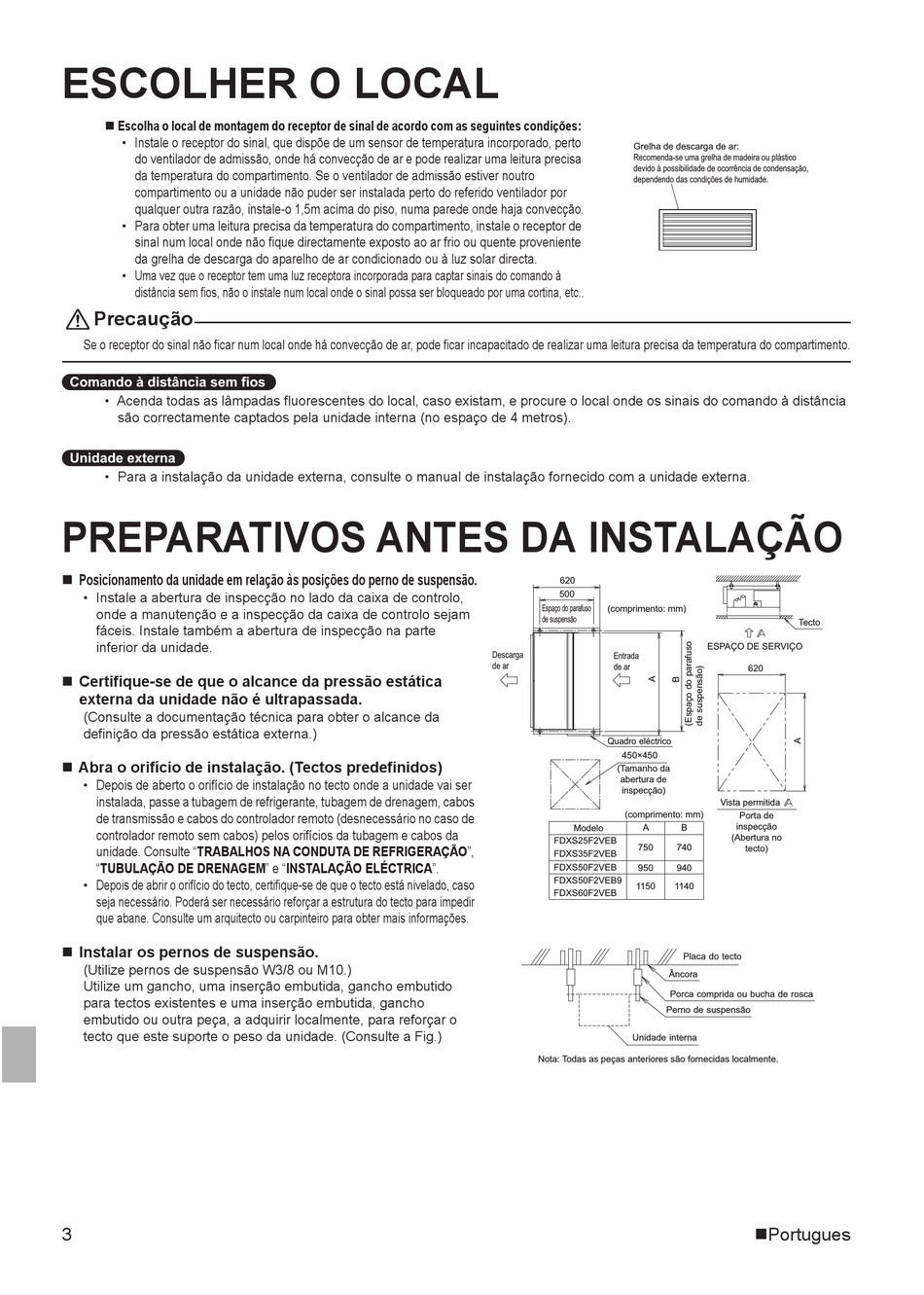

ESCOLHER O LOCAL
 Escolha o local de montagem do receptor de sinal de acordo com as seguintes condições:
• Instale o receptor do sinal, que dispõe de um sensor de temperatura incorporado, perto
do ventilador de admissão, onde há convecção de ar e pode realizar uma leitura precisa
da temperatura do compartimento. Se o ventilador de admissão estiver noutro
compartimento ou a unidade não puder ser instalada perto do referido ventilador por
qualquer outra razão, instale-o 1,5m acima do piso, numa parede onde haja convecção.
• Para obter uma leitura precisa da temperatura do compartimento, instale o receptor de
sinal num local onde não fique directamente exposto ao ar frio ou quente proveniente
da grelha de descarga do aparelho de ar condicionado ou à luz solar directa.
• Uma vez que o receptor tem uma luz receptora incorporada para captar sinais do comando à
distância sem fios, não o instale num local onde o sinal possa ser bloqueado por uma cortina, etc..
Precaução
Se o receptor do sinal não ficar num local onde há convecção de ar, pode ficar incapacitado de realizar uma leitura precisa da temperatura do compartimento.
Comando à distância sem fios
• Acenda todas as lâmpadas fluorescentes do local, caso existam, e procure o local onde os sinais do comando à distância
são correctamente captados pela unidade interna (no espaço de 4 metros).
Unidade externa
• Para a instalação da unidade externa, consulte o manual de instalação fornecido com a unidade externa.
PREPARATIVOS ANTES DA INSTALAÇÃO
 Posicionamento da unidade em relação às posições do perno de suspensão.
• Instale a abertura de inspecção no lado da caixa de controlo,
onde a manutenção e a inspecção da caixa de controlo sejam
fáceis. Instale também a abertura de inspecção na parte
inferior da unidade.
 Certifique-se de que o alcance da pressão estática
externa da unidade não é ultrapassada.
(Consulte a documentação técnica para obter o alcance da
definição da pressão estática externa.)
 Abra o orifício de instalação. (Tectos predefinidos)
• Depois de aberto o orifício de instalação no tecto onde a unidade vai ser
instalada, passe a tubagem de refrigerante, tubagem de drenagem, cabos
de transmissão e cabos do controlador remoto (desnecessário no caso de
controlador remoto sem cabos) pelos orifícios da tubagem e cabos da
unidade. Consulte "TRABALHOS NA CONDUTA DE REFRIGERAÇÃO",
"TUBULAÇÃO DE DRENAGEM" e "INSTALAÇÃO ELÉCTRICA".
• Depois de abrir o orifício do tecto, certifique-se de que o tecto está nivelado, caso
seja necessário. Poderá ser necessário reforçar a estrutura do tecto para impedir
que abane. Consulte um arquitecto ou carpinteiro para obter mais informações.
 Instalar os pernos de suspensão.
(Utilize pernos de suspensão W3/8 ou M10.)
Utilize um gancho, uma inserção embutida, gancho embutido
para tectos existentes e uma inserção embutida, gancho
embutido ou outra peça, a adquirir localmente, para reforçar o
tecto que este suporte o peso da unidade. (Consulte a Fig.)
3
Grelha de descarga de ar:
Recomenda-se uma grelha de madeira ou plástico
devido à possibilidade de ocorrência de condensação,
dependendo das condições de humidade.
620
500
Espaço do parafuso (comprimento: mm)
de suspensão
Descarga
Entrada
de ar
de ar
Quadro eléctrico
450×450
(Tamanho da
abertura de
inspecção)
(comprimento: mm)
A
Modelo
FDXS25F2VEB
750
FDXS35F2VEB
FDXS50F2VEB 950
FDXS50F2VEB9
1150
FDXS60F2VEB
Perno de suspensão
Unidade interna
Nota: Todas as peças anteriores são fornecidas localmente.
Tecto
ESPAÇO DE SERVIÇO
620
Vista permitida
Porta de
inspecção
B
(Abertura no
740
tecto)
940
1140
Placa do tecto
Âncora
Porca comprida ou bucha de rosca
