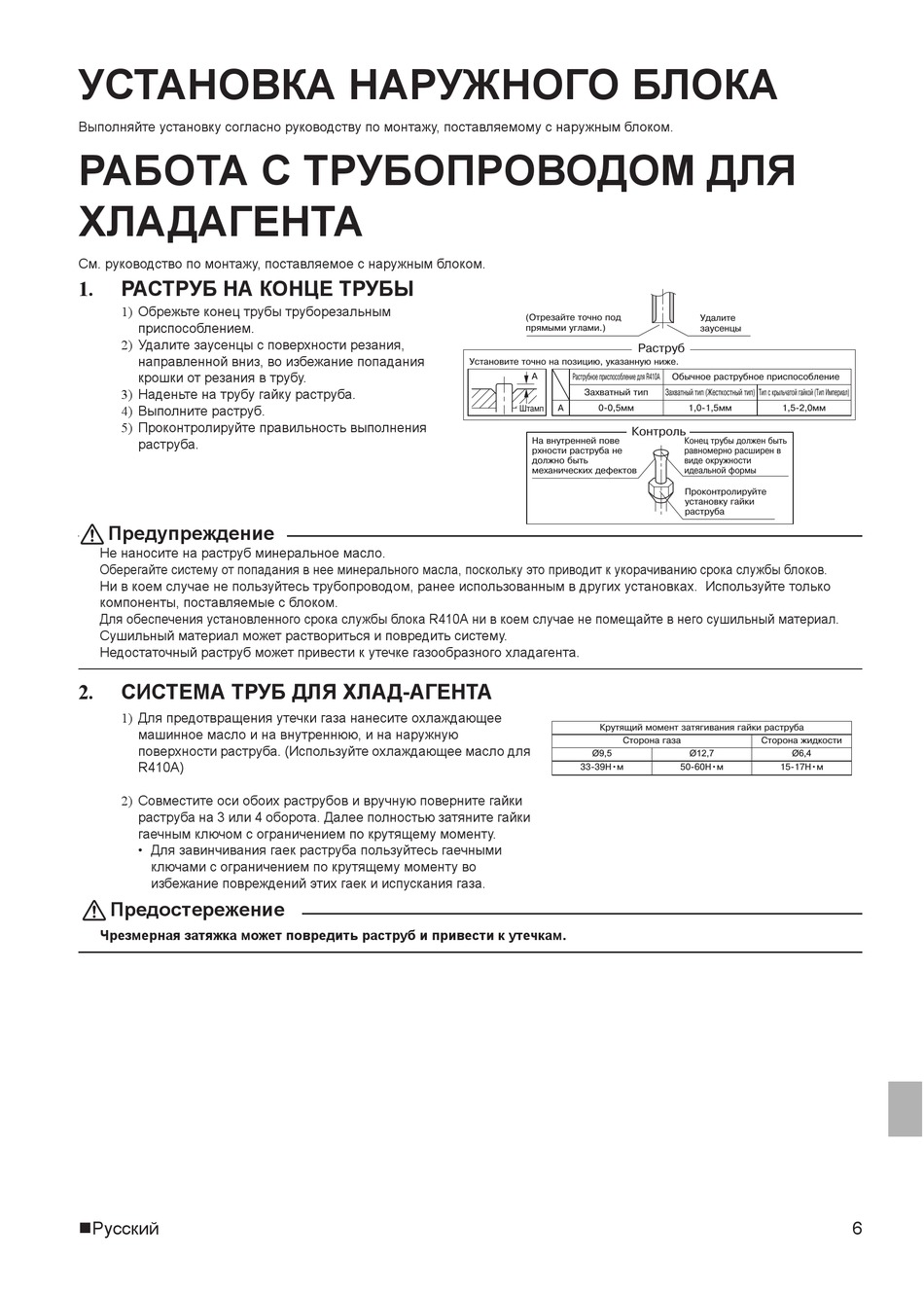

Daikin FDXS25F2VEB Installationsanleitung Seite 105

УСТАНОВКА НАРУЖНОГО БЛОКА
Выполняйте установку согласно руководству по монтажу, поставляемому с наружным блоком.
РАБОТА С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА
См. руководство по монтажу, поставляемое с наружным блоком.
1. РАСТРУБ НА КОНЦЕ ТРУБЫ
1) Обрежьте конец трубы труборезальным
приспособлением.
2) Удалите заусенцы с поверхности резания,
направленной вниз, во избежание попадания
крошки от резания в трубу.
3) Наденьте на трубу гайку раструба.
4) Выполните раструб.
5) Проконтролируйте правильность выполнения
раструба.
Пpедупpеждение
Не наносите на раструб минеральное масло.
Оберегайте систему от попадания в нее минерального масла, поскольку это приводит к укорачиванию срока службы блоков.
Ни в коем случае не пользуйтесь трубопроводом, ранее использованным в других установках. Используйте только
компоненты, поставляемые с блоком.
Для обеспечения установленного срока службы блока R410A ни в коем случае не помещайте в него сушильный материал.
Сушильный материал может раствориться и повредить систему.
Недостаточный раструб может привести к утечке газообразного хладагента.
2. СИСТЕМА ТРУБ ДЛЯ ХЛАД-АГЕНТА
1) Для предотвращения утечки газа нанесите охлаждающее
машинное масло и на внутреннюю, и на наружную
поверхности раструба. (Используйте охлаждающее масло для
R410A)
2) Совместите оси обоих раструбов и вручную поверните гайки
раструба на 3 или 4 оборота. Далее полностью затяните гайки
гаечным ключом с ограничением по крутящему моменту.
• Для завинчивания гаек раструба пользуйтесь гаечными
ключами с ограничением по крутящему моменту во
избежание повреждений этих гаек и испускания газа.
Пpедостеpежение
Чрезмерная затяжка может повредить раструб и привести к утечкам.
Русский
(Îòðåçàéòå òî÷íî ïîä
ïðÿìûìè óãëàìè.)
Ðàñòðóá
Óñòàíîâèòå òî÷íî íà ïîçèöèþ, óêàçàííóþ íèæå.
A Ðàñòðóáíîå ïðèñïîñîáëåíèå äëÿ R410A
Çàõâàòíûé òèï
A 0-0,5ìì
Øòàìï
Êîíòðîëü
Íà âíóòðåííåé ïîâå
ðõíîñòè ðàñòðóáà íå
äîëæíî áûòü
ìåõàíè÷åñêèõ äåôåêòîâ
Êðóòÿùèé ìîìåíò çàòÿãèâàíèÿ ãàéêè ðàñòðóáà
Ñòîðîíà ãàçà
Ø9,5
33-39H•ì
Óäàëèòå
çàóñåíöû
Îáû÷íîå ðàñòðóáíîå ïðèñïîñîáëåíèå
Çàõâàòíûé òèï (Æåñòêîñòíûé òèï) Òèï ñ êðûëü÷àòîé ãàéêîé (Òèï Èìïåðèàë)
1,0-1,5ìì 1,5-2,0ìì
Êîíåö òðóáû äîëæåí áûòü
ðàâíîìåðíî ðàñøèðåí â
âèäå îêðóæíîñòè
èäåàëüíîé ôîðìû
Ïðîêîíòðîëèðóéòå
óñòàíîâêó ãàéêè
ðàñòðóáà
Ñòîðîíà æèäêîñòè
Ø12,7 Ø6,4
50-60H•ì 15-17H•ì
