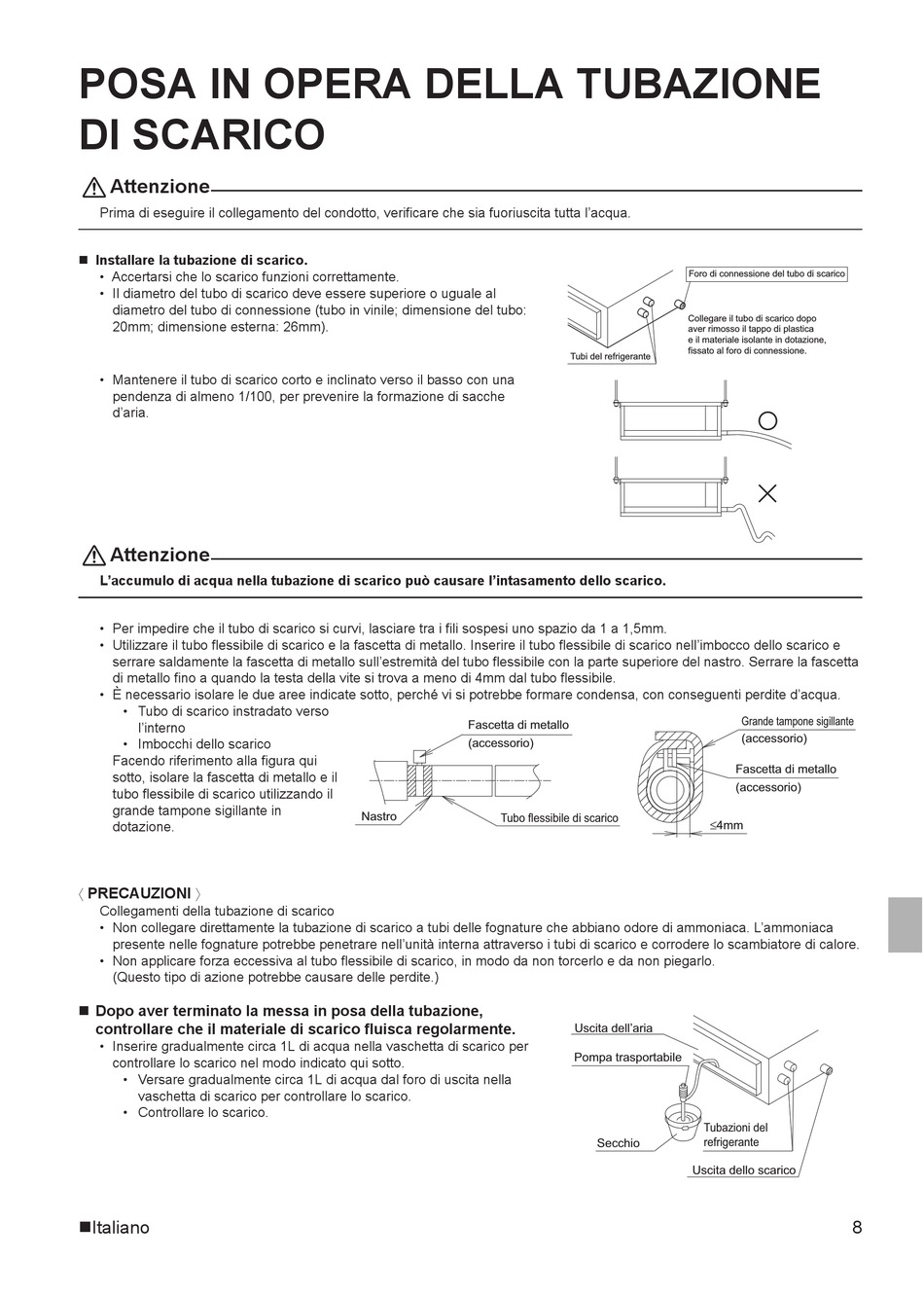

POSA IN OPERA DELLA TUBAZIONE
DI SCARICO
Attenzione
Prima di eseguire il collegamento del condotto, verificare che sia fuoriuscita tutta l'acqua.
 Installare la tubazione di scarico.
• Accertarsi che lo scarico funzioni correttamente.
• Il diametro del tubo di scarico deve essere superiore o uguale al
diametro del tubo di connessione (tubo in vinile; dimensione del tubo:
20mm; dimensione esterna: 26mm).
• Mantenere il tubo di scarico corto e inclinato verso il basso con una
pendenza di almeno 1/100, per prevenire la formazione di sacche
d'aria.
Attenzione
L'accumulo di acqua nella tubazione di scarico può causare l'intasamento dello scarico.
• Per impedire che il tubo di scarico si curvi, lasciare tra i fili sospesi uno spazio da 1 a 1,5mm.
• Utilizzare il tubo flessibile di scarico e la fascetta di metallo. Inserire il tubo flessibile di scarico nell'imbocco dello scarico e
serrare saldamente la fascetta di metallo sull'estremità del tubo flessibile con la parte superiore del nastro. Serrare la fascetta
di metallo fino a quando la testa della vite si trova a meno di 4mm dal tubo flessibile.
• È necessario isolare le due aree indicate sotto, perché vi si potrebbe formare condensa, con conseguenti perdite d'acqua.
• Tubo di scarico instradato verso
l'interno
• Imbocchi dello scarico
Facendo riferimento alla figura qui
sotto, isolare la fascetta di metallo e il
tubo flessibile di scarico utilizzando il
grande tampone sigillante in
dotazione.
 PRECAUZIONI 
Collegamenti della tubazione di scarico
• Non collegare direttamente la tubazione di scarico a tubi delle fognature che abbiano odore di ammoniaca. L'ammoniaca
presente nelle fognature potrebbe penetrare nell'unità interna attraverso i tubi di scarico e corrodere lo scambiatore di calore.
• Non applicare forza eccessiva al tubo flessibile di scarico, in modo da non torcerlo e da non piegarlo.
(Questo tipo di azione potrebbe causare delle perdite.)
 Dopo aver terminato la messa in posa della tubazione,
controllare che il materiale di scarico fluisca regolarmente.
• Inserire gradualmente circa 1L di acqua nella vaschetta di scarico per
controllare lo scarico nel modo indicato qui sotto.
• Versare gradualmente circa 1L di acqua dal foro di uscita nella
vaschetta di scarico per controllare lo scarico.
• Controllare lo scarico.
Italiano
Fascetta di metallo
(accessorio)
Nastro
Tubo flessibile di scarico
Foro di connessione del tubo di scarico
Collegare il tubo di scarico dopo
aver rimosso il tappo di plastica
e il materiale isolante in dotazione,
fissato al foro di connessione.
Tubi del refrigerante
Grande tampone sigillante
(accessorio)
Fascetta di metallo
(accessorio)
≤4mm
Uscita dell'aria
Pompa trasportabile
Tubazioni del
refrigerante
Secchio
Uscita dello scarico
