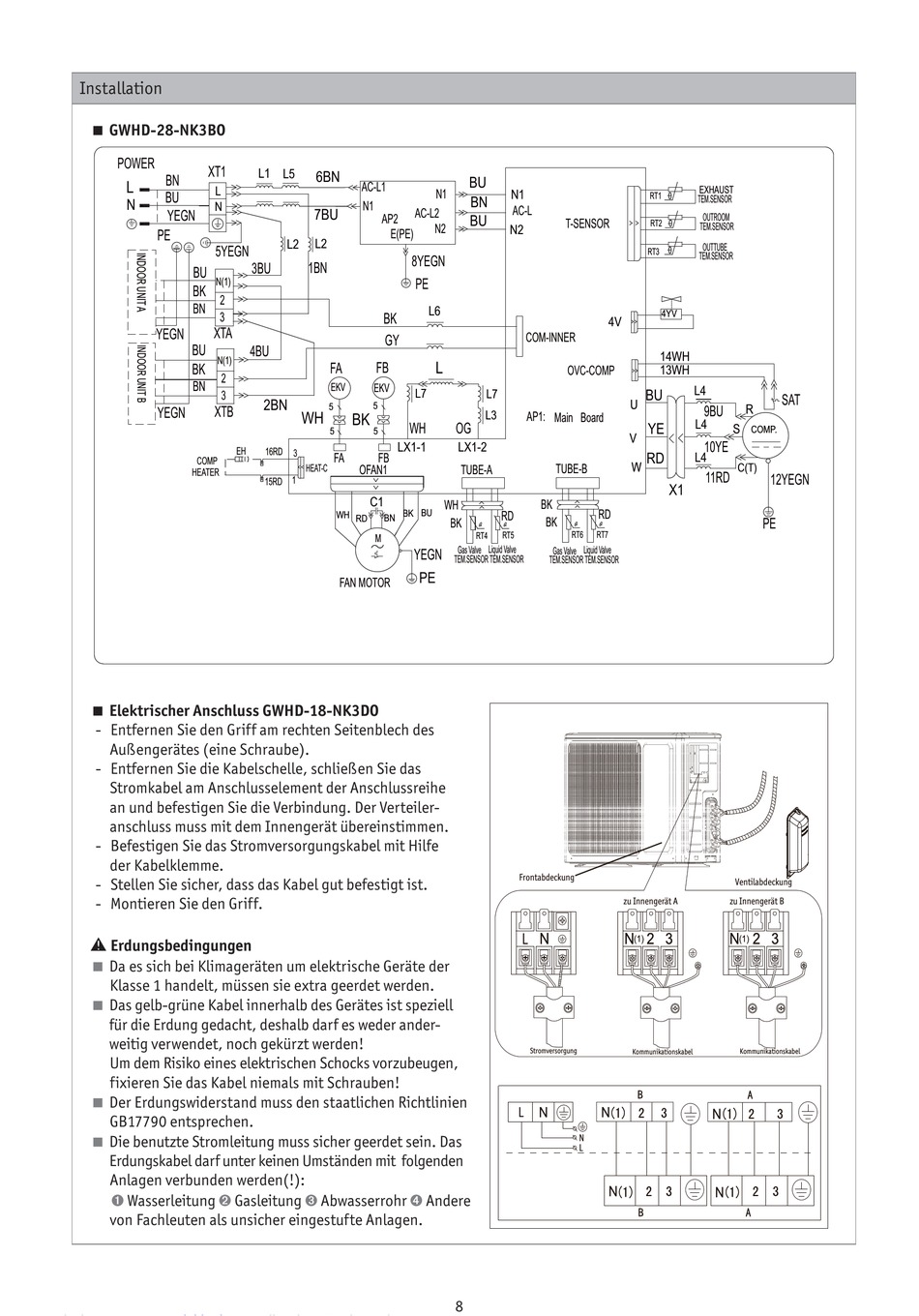

Gree GWHD-18-NK3DO Installations- Und Bedienungsanleitung Seite 9

Installation
< GWHD-28-NK3BO
POWER
XT1
BN
L
L
BU
N
N
YEGN
PE
5YEGN
3BU
BU
N(1)
BK
2
BN
3
XTA
YEGN
BU
4BU
N(1)
BK
2
BN
3
XTB
YEGN
EH
COMP
HEATER
WARNING
Please don't touch any terminal when the voltage
of terminal P(DC+) and N(DC-) at AP1 is higher
than 30V to prevent the risk of electrical shock!
< Elektrischer Anschluss GWHD-18-NK3DO
- Entfernen Sie den Griff am rechten Seitenblech des
Außengerätes (eine Schraube).
- Entfernen Sie die Kabelschelle, schließen Sie das
Stromkabel am Anschlusselement der Anschlussreihe
an und befestigen Sie die Verbindung. Der Verteiler-
anschluss muss mit dem Innengerät übereinstimmen.
- Befestigen Sie das Stromversorgungskabel mit Hilfe
der Kabelklemme.
- Stellen Sie sicher, dass das Kabel gut befestigt ist.
- Montieren Sie den Griff.
a
Erdungsbedingungen
<
Da es sich bei Klimageräten um elektrische Geräte der
Klasse 1 handelt, müssen sie extra geerdet werden.
<
Das gelb-grüne Kabel innerhalb des Gerätes ist speziell
für die Erdung gedacht, deshalb darf es weder ander-
weitig verwendet, noch gekürzt werden!
Um dem Risiko eines elektrischen Schocks vorzubeugen,
fixieren Sie das Kabel niemals mit Schrauben!
<
Der Erdungswiderstand muss den staatlichen Richtlinien
GB17790 entsprechen.
<
Die benutzte Stromleitung muss sicher geerdet sein. Das
Erdungskabel darf unter keinen Umständen mit folgenden
Anlagen verbunden werden(!):
1 2
Wasserleitung Gasleitung
von Fachleuten als unsicher eingestufte Anlagen.
L1
L5
6BN
AC-L1
N1
AC-L2
7BU
AP2
E(PE)
L2 L2
8YEGN
1BN
PE
L6
BK
GY
FB
FA
EKV
EKV
L7
2BN
5
5
WH
BK
WH
5 5
LX1-1
16RD
3
FA
FB
HEAT-C
OFAN1
1
15RD
C1
BN BK BU
WH RD
M
YEGN
PE
FAN MOTOR
3 4
Abwasserrohr Andere
BU
N1 N1
BN
AC-L
BU
T-SENSOR
N2
N2
4V
COM-INNER
L
OVC-COMP
L7
L3
AP1:
Main Board
OG
LX1-2
TUBE-B
TUBE-A
WH BK
RD
RD
BK
BK
RT6 RT7
RT4 RT5
Liquid Valve
Gas Valve Gas Valve Liquid Valve
TEM.SENSOR TEM.SENSOR
TEM.SENSOR TEM.SENSOR
GWHD-18-NK3DO
Frontabdeckung
L
Stromversorgung
L
N
L
8
EXHAUST
RT1
TEM.SENSOR
OUTROOM
RT2
TEM.SENSOR
OUTTUBE
RT3
TEM.SENSOR
4YV
14WH
13WH
L4
BU
SAT
U
R
9BU
L4
YE S
COMP.
V
10YE
RD L4
W
C(T)
11RD
12YEGN
X1
PE
Ventilabdeckung
zu Innengerät A zu Innengerät B
Kommunikationskabel
Kommunikationskabel
