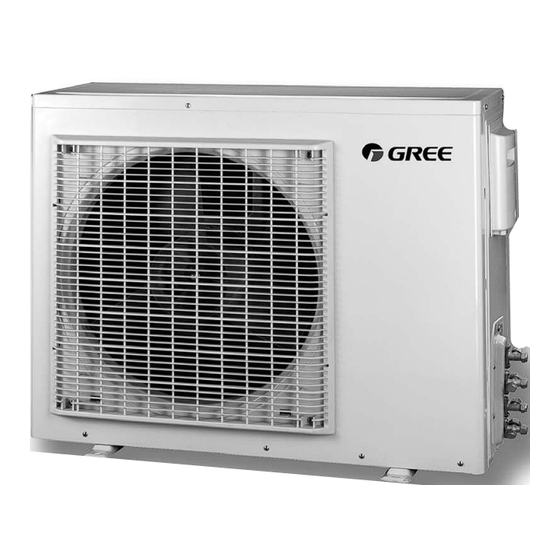

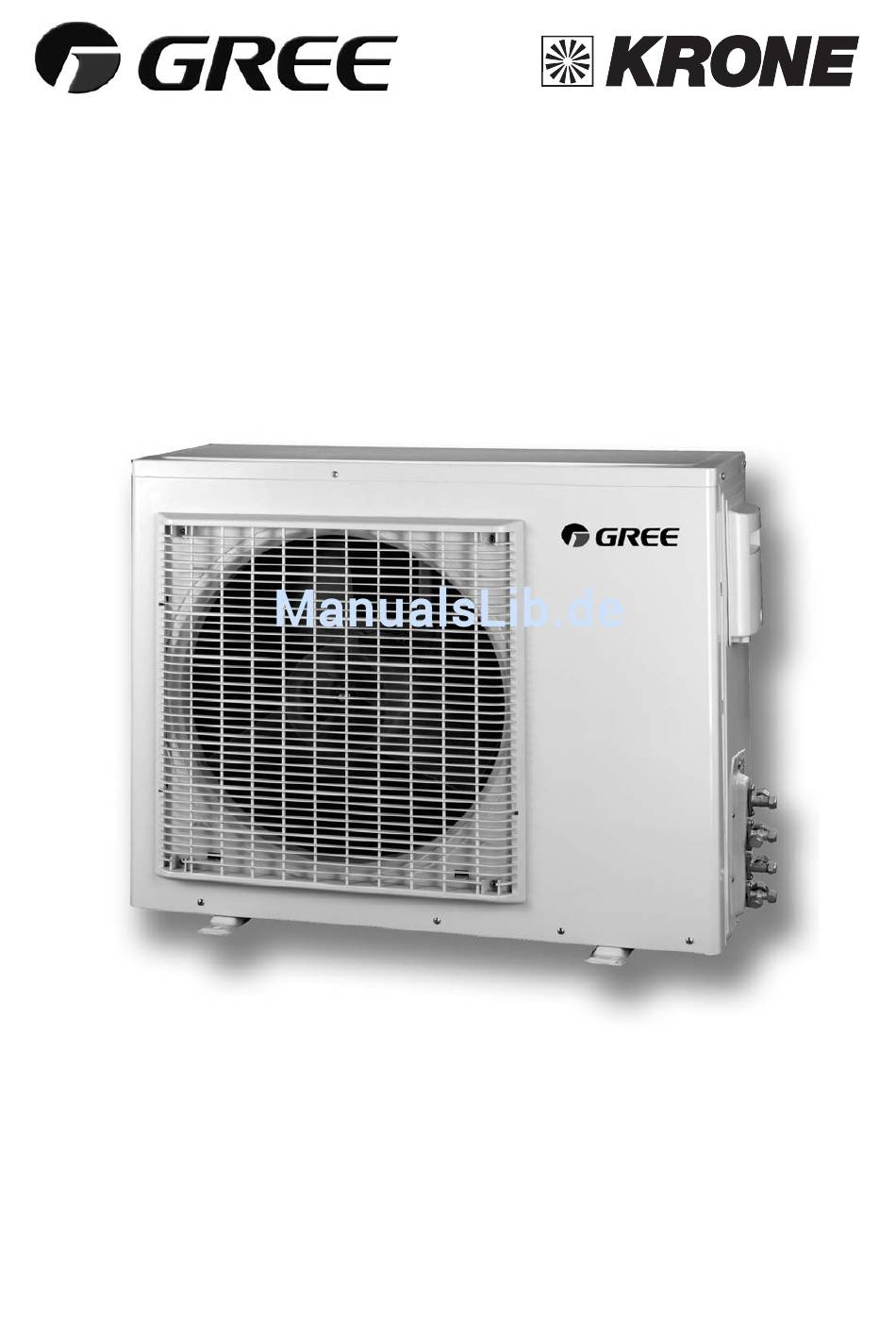

- Seite 1 P a r t n e r i n S a c h e n K l i m a Installations- und Bedienungsanleitung Multi-Inverter Außenteil GWHD-18-NK3DO GWHD-24-NK3EO GWHD-28-NK3BO Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme des Gerätes gründlich durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Modelle und Spezifikationen Abmessungen Bezeichnungen Wahl des Standortes Elektrischer Anschluss Rohrleitungen Befüllen mit Kältemittel Probelauf Wartung Störungsmeldungen... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1. Bitte lesen Sie die Anleitung vor Inbetriebnahme gewissenhaft durch und befolgen Sie die Hinweise. 2. Achten Sie bitte besonders auf die beiden unten stehenden Symbole: WARNUNG!: Dieses Symbol warnt vor schweren Verletzungen bis hin zum Tod bei unsachgemäßer Handhabung. ACHTUNG!: Dieses Symbol warnt vor Verletzungen und Sachschaden, die Folge unsachgemäßer Handhabung sein können. -
Seite 4: Modelle Und Spezifikationen
Modelle und Spezifikationen für 1-2 Geräte für 2-3 Geräte für 2-4 Geräte Multi-Inverter Modell Außengerät GWHD-18-NK3D0 GWHD-24-NK3EO GWHD-28-NK3BO Nennleistungen Kühlung (nenn) 5000 7000 8000 Kühlung (min.-max.) 2100 - 6200 2700 - 8300 2700 - 10000 Heizung (nenn) 5600 8700 9300 Heizung (min.-max.) 1600 - 6500 2700 - 9800... - Seite 5 Installation < Abmessungen der Außengeräte GWHD-18-NK3DO GWHD-24-NK3EO GWHD-28-NK3BO < Raumbedarf der Außengeräte 50 cm oder mehr 50 cm oder mehr 30 cm oder mehr 30 cm oder mehr 30 cm oder mehr 30 cm oder mehr 200 cm oder mehr...
- Seite 6 Installation GWHD-18-NK3DO Model: GWHD-24-NK3EO Luftzufuhr Luftausblas Kondensatleitung Rohrverbindungen Model: GWHD-28-NK3BO GWHD-24-NK3EO / GWHD-28-NK3BO Luftzufuhr Luftausblas Kondensatleitung Rohrverbindungen...
-
Seite 7: Wahl Des Standortes
Berücksichtigen Sie bei Montage der Ausseneinheit die Wärmeentwicklung bei Betrieb. ACHTUNG!: Die Montage an folgenden Orten könnte Betriebsprobleme verursachen. Ist die Wahl eines solchen Standortes unvermeidbar, kontaktieren Sie bitte Ihr zuständiges Gree Service Center. <Orte, an denen Maschinenöl eingesetzt wird; <Küstennahe Regionen mit salzhaltigen Böden;... - Seite 8 Installation < GWHD-18-NK3DO POWER AC-L1 EXHAUST TEM.SENSOR AC-L AC-L2 YEGN OUTROOM T-SENSOR TEM.SENSOR E(PE) OUTTUBE 5YEGN TEM.SENSOR 8YEGN N(1) YEGN COM-INNER 14WH N(1) 13WH OVC-COMP YEGN AP1: Main Board COMP. 10YE LX1-1 LX1-2 16RD COMP TUBE-B C(T) HEAT-C OFAN1 TUBE-A...
- Seite 9 Please don't touch any terminal when the voltage of terminal P(DC+) and N(DC-) at AP1 is higher than 30V to prevent the risk of electrical shock! < Elektrischer Anschluss GWHD-18-NK3DO GWHD-18-NK3DO - Entfernen Sie den Griff am rechten Seitenblech des Außengerätes (eine Schraube).
- Seite 10 Installation < Elektrischer Anschluss GWHD-24-NK3EO Ventilabdeckung Frontabdeckung zu Innengerät A zu Innengerät B zu Innengerät C Stromversorgung Kommunikationskabel Kommunikationskabel Kommunikationskabel Außengerät Innengerät < Elektrischer Anschluss GWHD-28-NK3BO Ventilabdeckung Frontabdeckung zu Innengerät A zu Innengerät D zu Innengerät B zu Innengerät C Stromversorgung Kommunikationskabel Kommunikationskabel...
-
Seite 11: Verbindung Von Innen- Und Außeneinheit
Verbindung von Innen- und Außeneinheit < Verbinden der Rohrleitungen - Richten Sie die Bördelseite des Kupferrohres mit der Mitte der Verschraubung aus. Ziehen Sie die Mutter an der Bördelseite manuell an. - Verwenden Sie einen Drehmomentschlüssel zum Anziehen der Mutter an der Bördelseite. Durchmesser Wandstärke (mm) Drehmoment... - Seite 12 Modell Ø Gasleitung Kältemittelmenge Rohrlänge Höhenunterschied leitung Rohrleitung GWHD-18-NK3DO 2 x 6 mm 2 x 10 mm 25 m 10 m 10-15 m GWHD-24-NK3EO 3 x 6 mm 2 x 10 mm 1 x 12 mm 70 m...
-
Seite 13: Befüllen Mit Kältemittel
Befüllen mit Kältemittel und Probelauf Checkpunkte Probleme durch unsachgemäße Installation Test Die Einheit könnte herunterfallen, Ist das Gerät gewissenhaft installiert? vibrieren, oder Lärm verursachen Kann unzureichenden Kühl-, Heizeffekt Ist ein Gasleck ausgeschlossen? zur Folge haben Kann Kondensation und Wasseraustritt Ist die Wärmeisolation ausreichend? zur Folge haben Kann Kondensation und Wasseraustritt Ist die Abwasserleitung einwandfrei? -
Seite 14: Wartung
Wartung Achtung: - Schalten Sie vor der Reinigung unbedingt den Strom aus, um einen elektrischen Schock zu vermeiden! - Reinigen Sie das Gerät nicht feucht, um einen elektrischen Schock zu vermeiden! Achtung: - Aggressive Flüssigkeiten wie Verdünner oder Benzole können die äußere Verkleidung der Einheit beschädigen! - Um äußere Deformationen zu verhindern, reinigen Sie die Einheit nicht mit Wasser über 45°C! - Setzen Sie die Filter keinesfalls offenem Feuer aus, da es zum Brand kommen könnte! <... -
Seite 15: Problemlösung
Problemlösungen Achtung: - Falls irgendwann während des Betriebes eine anormale Situation eintreten sollte, schalten Sie das Gerät bitte umgehend ab und kontaktieren Sie unser Service Center. - Lassen Sie Reparaturen nur von Fachpersonal durchführen! Eigenmächtiges Handeln kann zu schweren Verletzungen führen! <... - Seite 16 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
