Maßbilder
10.12 SIWAREX WL270 K-S CA
MIt Doppelbrücke
Bild 10-14
Nennlast
13 t
28 t
60 t
130 t
280 t
350 t
500 t
88

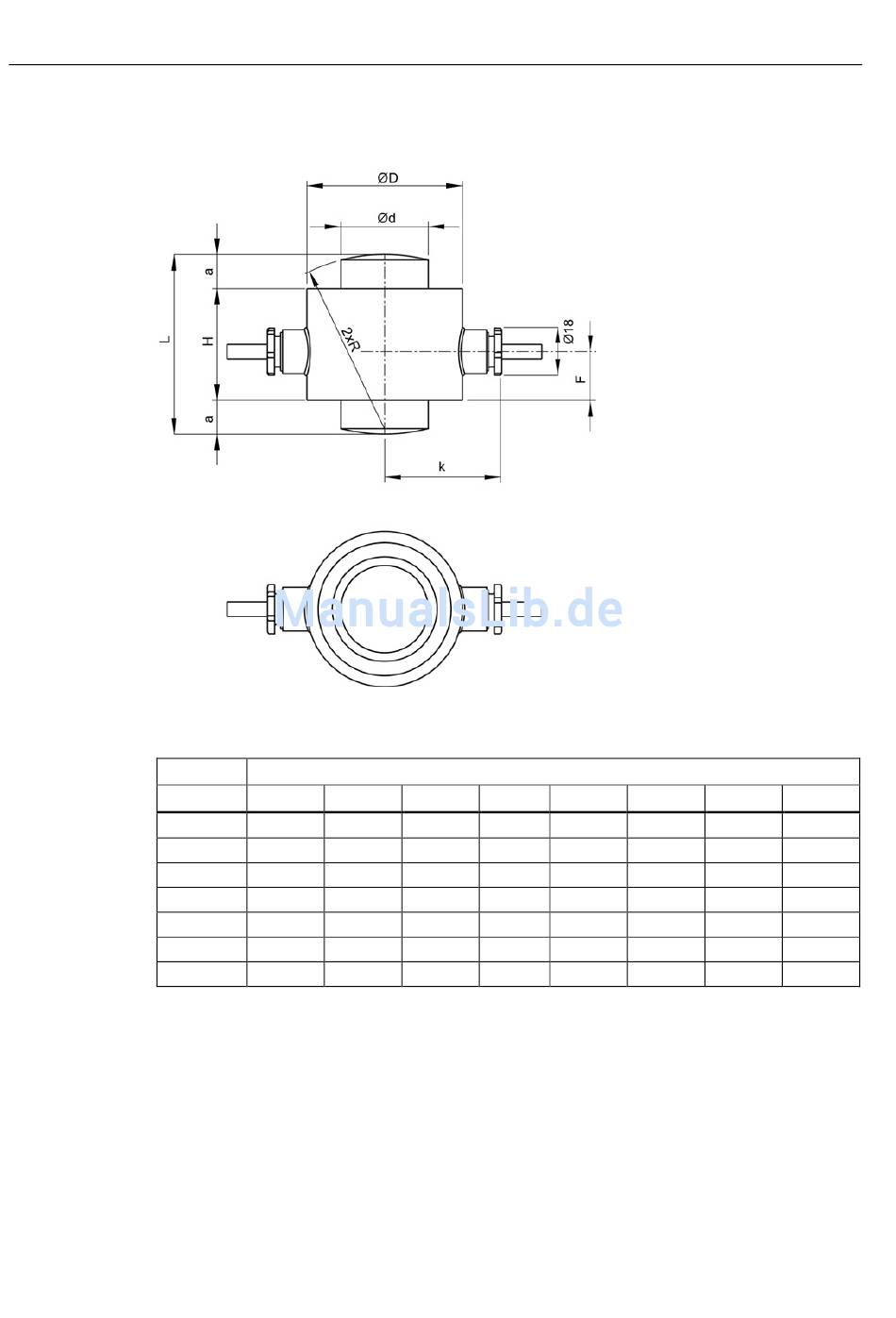

Maßzeichnung K-S CA mit Doppelbrücke
a ∅d ∅D
12 24,5 55
14 36 64
20 52,7 90
26 77,5 121
45 114 165
40 132 202
47 155 236
Abmessungen im mm
F H k
20 44 45,5
20 46 48
20 50 63
20 64 78,5
20 80 100,5
50 160 127
50 181 144
Betriebsanleitung, 11/2013, A5E02199611A-05
L R
68 66
74 72
90 100
116 125
170 183
240 325
275 450
SIWAREX WL200
