SIWAREX WL230
Grundplatte und Elastomerlager
BB-S SA
Betriebsanleitung
7MH4133-3DE11 (10 bis 200 kg)
7MH5706-0PC00 (350 bis 500 kg)
03/2020
A5E47358084-AA
Einleitung
Beschreibung
Einsatzplanung
Montage
Instandhalten und Warten
Technische Daten
Maßzeichnungen
Bestelldaten
Produktdokumentation und
Support
1
2
3
4
5
6
7
8
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIWAREX WL230

Inhaltszusammenfassung für Siemens SIWAREX WL230

  • Seite 1 Einleitung Beschreibung Einsatzplanung SIWAREX WL230 Montage Grundplatte und Elastomerlager BB-S SA Instandhalten und Warten Technische Daten Betriebsanleitung Maßzeichnungen Bestelldaten Produktdokumentation und Support 7MH4133-3DE11 (10 bis 200 kg) 7MH5706-0PC00 (350 bis 500 kg) 03/2020 A5E47358084-AA...
  • Seite 2 Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung..............................5 Zweck dieser Dokumentation....................5 Dokumenthistorie ........................5 Überprüfung der Lieferung .......................6 Lieferumfang Grundplatte ......................6 Lieferumfang Elastomerlager 350 bis 500 kg................7 Lieferumfang Elastomerlager 10 bis 200 kg................7 Security-Hinweise ........................8 Hinweise zur Gewährleistung....................8 Beschreibung..............................9 Anwendungsbereich.........................9 2.1.1 Grundplatte und Elastomerlager ....................9 2.1.2 Anwendung des Erdungskabels....................9 Aufbau............................9 2.2.1 Aufbau von Grundplatte und Elastomerlager ................9...
  • Seite 4 Inhaltsverzeichnis 4.2.9 Montage überprüfen.......................26 4.2.10 Erdungskabel montieren ......................26 Demontage..........................27 Instandhalten und Warten ..........................29 Pflege und Wartung .......................29 Pflege und Wartung von Elastomerbauteilen.................30 Technische Daten............................33 Maßzeichnungen ............................35 Maßzeichnung Grundplatte und Elastomerlager..............35 Maßzeichnung Erdungskabel....................36 Bestelldaten..............................39 Zubehör..........................39 Produktdokumentation und Support ......................41 Produktdokumentation ......................41 Technische Unterstützung .....................41 Index................................43 BB-S SA...

  • Seite 5: Einleitung

    Die Anleitung richtet sich sowohl an Personen, die das Gerät mechanisch montieren, elektrisch anschließen, parametrieren und in Betrieb nehmen, als auch an Servicetechniker und Wartungstechniker. Siehe auch Betriebsanleitung Wägezellen SIWAREX WL200 (https:// support.industry.siemens.com/cs/ww/de/view/109749190) Dokumenthistorie In der folgenden Tabelle stehen die wichtigsten Änderungen der Dokumentation verglichen mit der jeweils vorherigen Ausgabe. Handbuchausgabe Bemerkung...

  • Seite 6: Überprüfung Der Lieferung

    Einleitung 1.4 Lieferumfang Grundplatte Überprüfung der Lieferung 1. Prüfen Sie die Verpackung und die gelieferten Artikel auf sichtbare Schäden. 2. Melden Sie alle Schadenersatzansprüche unverzüglich dem Spediteur. 3. Bewahren Sie beschädigte Teile bis zur Klärung auf. 4. Prüfen Sie den Lieferumfang durch Vergleichen Ihrer Bestellung mit den Lieferpapieren auf Richtigkeit und Vollständigkeit.

  • Seite 7: Lieferumfang Elastomerlager 350 Bis 500 Kg

    Einleitung 1.6 Lieferumfang Elastomerlager 10 bis 200 kg Lieferumfang Elastomerlager 350 bis 500 kg ① Elastomerlager ② Sechskantsschraube Lieferumfang Elastomerlager 10 bis 200 kg ① Elastomerlager ② Scheibe ③ Sechskantschraube BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 8: Security-Hinweise

    Einleitung 1.8 Hinweise zur Gewährleistung Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.

  • Seite 9: Beschreibung

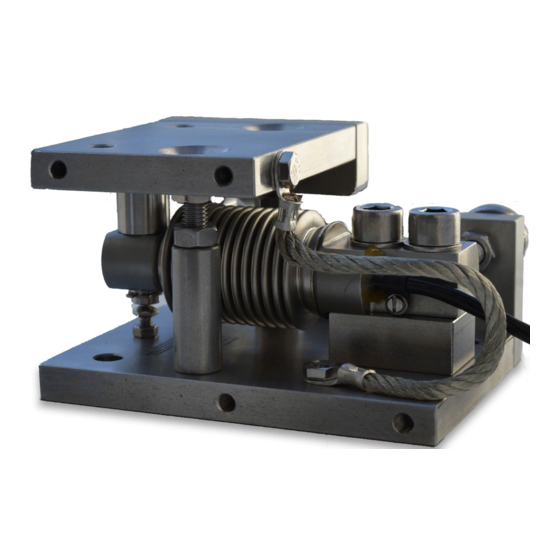

    2.1.1 Grundplatte und Elastomerlager Das selbstzentrierende Elastomerlager für Wägezellen des Typs SIWAREX WL230 BB-S SA eignet sich besonders für den Einbau in Rollgangs-, Plattform- und Behälterwaagen. Das Elastomerlager ist mit der Wägezelle und dem Lastträger fest verbunden. Dadurch ist in begrenztem Umfang eine Abhebesicherung gegeben.

  • Seite 10: Aufbau Des Erdungskabels

    Beschreibung 2.3 Funktionsweise von Elastomerlagereinheit und Erdungskabel Zusammen mit der Wägezelle stellt das Elastomerlager eine selbstzentrierende Lagereinheit dar. ① Elastomerlager ② Sechskantschraube, optional mit Scheibe, siehe Lieferumfang ③ Überlastsicherung mit Schraubenmutter ④ Grundplatte ⑤ Distanzleiste ⑥ Wägezelle, nicht im Lieferumfang enthalten ⑦...
  • Seite 11 Beschreibung 2.3 Funktionsweise von Elastomerlagereinheit und Erdungskabel Erdungskabels Das Erdungskabel stellt einen elektrischen Nebenschluss über die Wägezelle und die Elastomerlagereinheit dar. Hohe Schweißströme können Wägezelle und die Elektronik zerstören. Durch Spannungsüberschläge von statischen Entladungen kann die Elektronik gestört werden. BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...
  • Seite 12 Beschreibung 2.3 Funktionsweise von Elastomerlagereinheit und Erdungskabel BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 13: Einsatzplanung

    Einsatzplanung Wägezellen-Dummys Funktionsweise Wägezellen sind empfindliche Sensoren. Um die Wägezellen bei Montage und Transport vor Schäden zu schützen, setzten Sie die Wägezellen erst so spät wie möglich ein. Ersetzen Sie während Montage und Transport die Wägezellen durch Platzhalter, so genannte Dummys oder Phantome.

  • Seite 14: Lastaufnahme

    Einsatzplanung 3.3 Lastaufnahme Lastaufnahme Einbauflächen Für die Einbauflächen gelten folgende Voraussetzungen: ● Die Lage- und Winkelabweichungen der Einbauflächen zueinander entsprechen den Allgemeintoleranzen für Schweißkonstruktionen, EN ISO 13920. ● Achten Sie darauf, dass die Fundamente absolut steif und absenkungsfrei sind. Montieren Sie Einbauelemente in Betonfundamenten auf eben eingegossenen Stahlplatten.

  • Seite 15: Überlastsicherungen

    Einsatzplanung 3.4 Überlastsicherungen Überlastsicherungen ACHTUNG Irreparable Fehler und Bruch der Wägezellen Die Nutzung von Wägezellen über die maximale Gebrauchslast oder die maximale Querlast kann zu irreparablen Fehlern bis zum Bruch der Wägezelle oder der Kompakteinbaueinheit führen. ● Um die Wägezellen vor Beschädigung zu schützen, sehen Sie beim Einsatz von Wägezellen mit kleinen Nennlasten grundsätzlich Überlastsicherungen vor.

  • Seite 16: Anlenkungen

    Einsatzplanung 3.5 Anlenkungen Bild 3-2 Pendelbegrenzung bei einer zulässigen Auslenkung von 4 mm am Beispiel zweier Wägeplattformen Anlenkungen Setzen Sie Anlenkungen in folgenden Fällen ein: ● Ein Gewicht soll unter Einwirkung von Querkräften ermittelt werden. ● Bewegungen des Lastträgers in horizontaler Richtung sollen verhindert werden. Abstandsänderung der Auflagepunkte zueinander, z.
  • Seite 17 Einsatzplanung 3.5 Anlenkungen Bild 3-3 Anordnung von Anlenkungen Damit keine Kraftkomponenten in Messrichtung entstehen, müssen Sie Anlenkungen genau im rechten Winkel zur Wirkrichtung der Wägezellen einbauen. Um eine Wägeplattform oder ein Behälter statisch bestimmt zu fesseln genügen drei Anlenkungen. Hinweis Wägefehler Bei vier Anlenkungen besteht die Gefahr, dass sich Anlenkungen zueinander verspannen und dass dadurch ein Wägefehler induziert wird.

  • Seite 18: Erdungskabel

    Einsatzplanung 3.6 Erdungskabel Achten Sie darauf, dass die einzusetzenden Anlenkungen den in der Wägetechnik eingeführten Prinzipien entsprechen. Erdungskabel Das Erdungskabel dient zum Schutz der Wägezellen vor unerwünschten Strömen. Ursachen solcher Ströme sind z. B.: ● Ausgleichsströme bei fehlenden oder fehlerhaften Potenzialausgleichsleitungen ●...

  • Seite 19: Montage

    Durch unsachgemäßen Umgang kann die Wägezelle beschädigt werden. Wägezellen sind Präzisionsbauteile. ● Beachten Sie die Betriebsanleitung der Wägezelle. SIWAREX WL200 Betriebsanleitung (https://support.industry.siemens.com/cs/ww/de/view/109749190) ● Wägezelle nicht fallen lassen. ● Schützen Sie die Wägezellen vor Stößen. ● Tragen Sie die Wägezelle nicht an ihren Anschlusskabeln.
  • Seite 20 Montage 4.1 Sicherheitshinweise ACHTUNG Unsachgemäße Montage der Wägezelle Beschädigung von Wägezellen, Einbauteilen oder Lastträger. Bei Wägezellen mit kleinen Nennlasten kann durch den Anbau von Krafteinleitungen der Wägezellenkörper verzogen werden, z. B. beim Anziehen von Kontermuttern. Torsions- und Biegemomente, außermittige Belastungen und Querbelastungen sind Störgrößen.

  • Seite 21: Grundplatte Und Elastomerlager Montieren

    Montage 4.2 Grundplatte und Elastomerlager montieren Grundplatte und Elastomerlager montieren 4.2.1 Allgemeine Hinweise zur Montage Die Einbauverhältnisse sind sehr unterschiedlich. Die Totlast des Lastträgers kann sehr niedrig oder relativ hoch sein. Es kann sich z. B. um einen Behälter, eine Plattform oder einen Rollgang handeln.

  • Seite 22: Wägezelle Vorbereiten

    1. Bewahren Sie das Datenblatt mit den Kalibrierwerten der Wägezelle auf. 2. Packen Sie die Wägezelle aus. 3. Lesen Sie das beiliegende Hinweisblatt. 4. Lesen Sie die Betriebsanleitung der Wägezelle. SIWAREX WL200 Betriebsanleitung (https://support.industry.siemens.com/cs/ww/de/view/109749190) 4.2.4 Grundplatte und Elastomerlager vorbereiten Vorgehensweise 1.

  • Seite 23: Wägezelle Mit Elastomerlagereinheit Einbauen

    Montage 4.2 Grundplatte und Elastomerlager montieren Bild 4-1 Elastomerlager in Wägezelle einbauen ① ② 1. Legen Sie das Elastomerlager über die Aufnahme der Wägezelle 2. Halten Sie das Elastomerlager fest. Wenn Sie das Elastomerlager festhalten, vermeiden Sie eine Beschädigung der Wägezelle. ③...
  • Seite 24 Montage 4.2 Grundplatte und Elastomerlager montieren Vorgehensweise 1. Passen Sie das Vorgehen den Einbauverhältnissen an. 2. Setzen Sie die Elastomerlagereinheit ein. 3. Verschrauben Sie die Grundplatte mit der unteren Montageplatte. 4. Richten Sie das Elastomerlager zur oberen Montageplatte aus. 5. Senken Sie den Lastträger auf das Elastomerlager ab. 6.

  • Seite 25: Überlastschutz Einstellen

    Montage 4.2 Grundplatte und Elastomerlager montieren 4.2.7 Überlastschutz einstellen Vorgehensweise 1. Belasten Sie die Lastträger mit der maximal auftretenden Last. ① 2. Stellen Sie die Überlastsicherung mit der Schraubenmutter auf 0,05 bis 0,1 mm ① Das Maß 0,05 bis 0,1 mm muss auch nach dem Kontern der Schraubenmutter gegeben sein.

  • Seite 26: Montage Überprüfen

    Montage 4.2 Grundplatte und Elastomerlager montieren Vorgehensweise 1. Ermitteln Sie die Wägezelle mit der geringsten Belastung: – Schließen Sie Wägezellen im Anschlusskasten an. – Klemmen Sie die Wägezellenleitungen SIG+ und SIG- ab. – Versorgen Sie die Wägezellen mit einer Speisespannung, z. B. über ein SIWAREX- Wägemodul.

  • Seite 27: Demontage

    Montage 4.3 Demontage Demontage Bei der Demontage von Wägezellen gelten dieselben Sicherheitshinweise (Seite 19) wie bei der Montage. 1. Schalten Sie alle Versorgungs- und Hilfsenergien ab. 2. Sichern Sie den Lastträger gegen Absturz. 3. Verwenden Sie geeignete Hebewerkzeuge und Hilfsmittel. 4.
  • Seite 28 Montage 4.3 Demontage BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 29: Instandhalten Und Warten

    Instandhalten und Warten Pflege und Wartung Wichtiges zur Reinigung ACHTUNG Schädigung von Wägezellen, Messfehler ● Schmutzanhäufungen im Umfeld einer Wägezelle sind unzulässig. ● Setzen Sie Kabelverschraubungen und Dichtelemente nicht dem direkten Strahl eines Hochdruckreinigers aus. ● Reinigen Sie die Wägezelle und Einbauteile nicht mit aggressiven Reinigungsmitteln. Diese können bei unsachgemäßer Anwendung auch an Edelstahlteilen Korrosion verursachen.

  • Seite 30: Pflege Und Wartung Von Elastomerbauteilen

    Instandhalten und Warten 5.2 Pflege und Wartung von Elastomerbauteilen ● Kontrollieren Sie regelmäßig vorhandene Überlastsicherungen: – Wählen Sie Wartungsintervalle die dem Aufkommen von Staub, Schmutz und Feuchtigkeit angepasst sind. – Halten Sie Überlastsicherungen frei von Verschmutzung und Vereisung. – Überprüfen Sie die Einstellung der Überlastsicherungen. –...

  • Seite 31: Reinigung

    Instandhalten und Warten 5.2 Pflege und Wartung von Elastomerbauteilen der Bindezone zwischen Elastomer und Metall oder Oberflächenrisse in den einzelnen Elastomerschichten auftreten, müssen Sie diese Stellen in regelmäßigen Abständen kontrollieren. Austausch Ein Austausch ist in folgenden Fällen erforderlich ● Durch Witterungseinflüsse haben sich mehrere deutliche Risse je Quadratzentimeter Gummioberfläche gebildet.
  • Seite 32 Instandhalten und Warten 5.2 Pflege und Wartung von Elastomerbauteilen BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 33: Technische Daten

    Technische Daten Nennlast 10 kg 20 kg 50 kg 100 kg 200 kg 350 kg 500 kg Maximal zulässige seitliche ±4 mm Auslenkung Vertikale Steifigkeit 0,89 kN/mm 3,8 kN/mm Horizontale Steifigkeit 0,16 kN/mm 0,1 kN/mm Einfederung bei Nennlast 0,10 mm 0,20 mm 0,50 mm 1,10 mm 2,10 mm...
  • Seite 34 Technische Daten BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 35: Maßzeichnungen

    Maßzeichnungen Maßzeichnung Grundplatte und Elastomerlager Das folgende Maßzeichnung zeigt die Grundplatten und das Elastomerlager SIWAREX WL230 BB-S SA. Bild 7-1 Maßzeichnung Grundplatte und Elastomerlagereinheit 350 bis 500 kg, Maße in mm BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 36: Maßzeichnung Erdungskabel

    Maßzeichnungen 7.2 Maßzeichnung Erdungskabel Ø50 Ø8,5 (4x) Bild 7-2 Maßzeichnung Grundplatte und Elastomerlagereinheit 10 bis 200 kg, Maße in mm Maßzeichnung Erdungskabel BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...
  • Seite 37 Maßzeichnungen 7.2 Maßzeichnung Erdungskabel Bild 7-3 Maßzeichnung Erdungskabel, Maße in mm BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...
  • Seite 38 Maßzeichnungen 7.2 Maßzeichnung Erdungskabel BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 39: Bestelldaten

    Bestelldaten Zubehör Zubehör können Sie im Internet bestellen: Industry Mall (https:// mallstage.industry.siemens.com/mall/de/b0/Catalog/Products/10022810?tree=CatalogTree) ● Erdungskabel BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...
  • Seite 40 Bestelldaten 8.1 Zubehör BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...

  • Seite 41: Produktdokumentation Und Support

    – "Download als html5, nur PC": Das Handbuch wird in der HTML5-Ansicht auf Ihrem PC geöffnet oder gespeichert. Außerdem finden Sie mithilfe der mobilen App Handbücher unter Industry Online Support (https://support.industry.siemens.com/cs/ww/de/sc/2067). Laden Sie dazu die App auf Ihr Mobilgerät herunter und scannen Sie den QR-Code. Siehe auch Übergreifende Informationen/SIMATIC Handbuchübersicht...
  • Seite 42 Service & Support (http://www.siemens.com/automation/serviceandsupport). Kontakt Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens-Vertretung vor Ort, die Sie unter Ansprechpartner (http://www.automation.siemens.com/partner) finden. Um den Ansprechpartner für Ihr Produkt zu finden, gehen Sie zu "Alle Produkte und Branchen"...

  • Seite 43: Index

    Index Anlenkung, 16 Handbücher, 41 Anwendung, 9 Historie, 5 Aufbau Hotline, (Siehe Support-Anfrage) Elastomerlagereinheit, 9 Erdungskabel, 9, 10, 18 Auflagepunkt, 14 Katalog Technische Datenblätter, 41 Kundensupport, (Siehe Technischer Support) Demontieren, 27 Dokumentation Ausgabe, 5 Downloads, 41 Lastaufnahme, 14 Dummy, 13 Lieferumfang, 6 Einbauen Maßbild, (Maßzeichnung)
  • Seite 44 Index Überlastsicherung, 15 Pflege und Wartung, 29 Wägezellen demontieren, 27 Wägezellen-Dummy, 13 Zertifikate, 41 BB-S SA Betriebsanleitung, 03/2020, A5E47358084-AA...
