Siemens SIWAREX WL200 Betriebsanleitung Seite 21

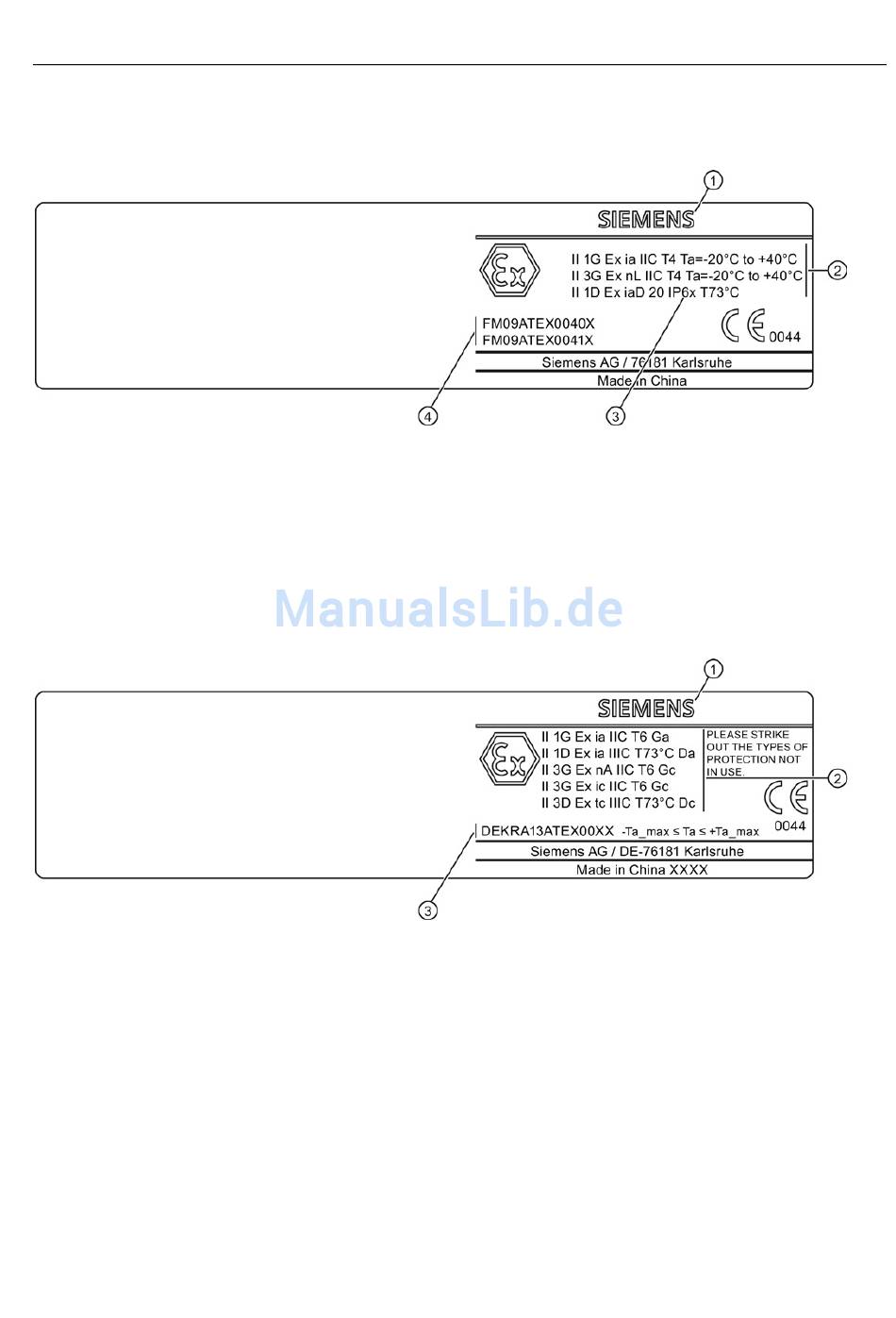

Aufbau des ATEX-Schilds für SIWAREX WL230, WL250, WL260, WL270 CP
①
Firmenlogo
②
Zündschutzarten nach ATEX
③
Schutzart nach EN 60 529, z. B. IP67
Die Schutzart hängt vom Typ der Wägezelle ab.
④
Nummern der ATEX-Zulassungen
Bild 3-5 ATEX-Schild (Beispiel)
Aufbau des ATEX-Schilds für SIWAREX WL270 K-S CA und WL280 RN
①
Firmenlogo
②
Zündschutzarten nach ATEX
③
Nummern der ATEX-Zulassungen
Bild 3-6 ATEX-Schild (Beispiel)
SIWAREX WL200
Betriebsanleitung, 11/2013, A5E02199611A-05
Beschreibung
3.4 Typenschild und ATEX-Schild
21
