Bau- und Bedienungsanleitung

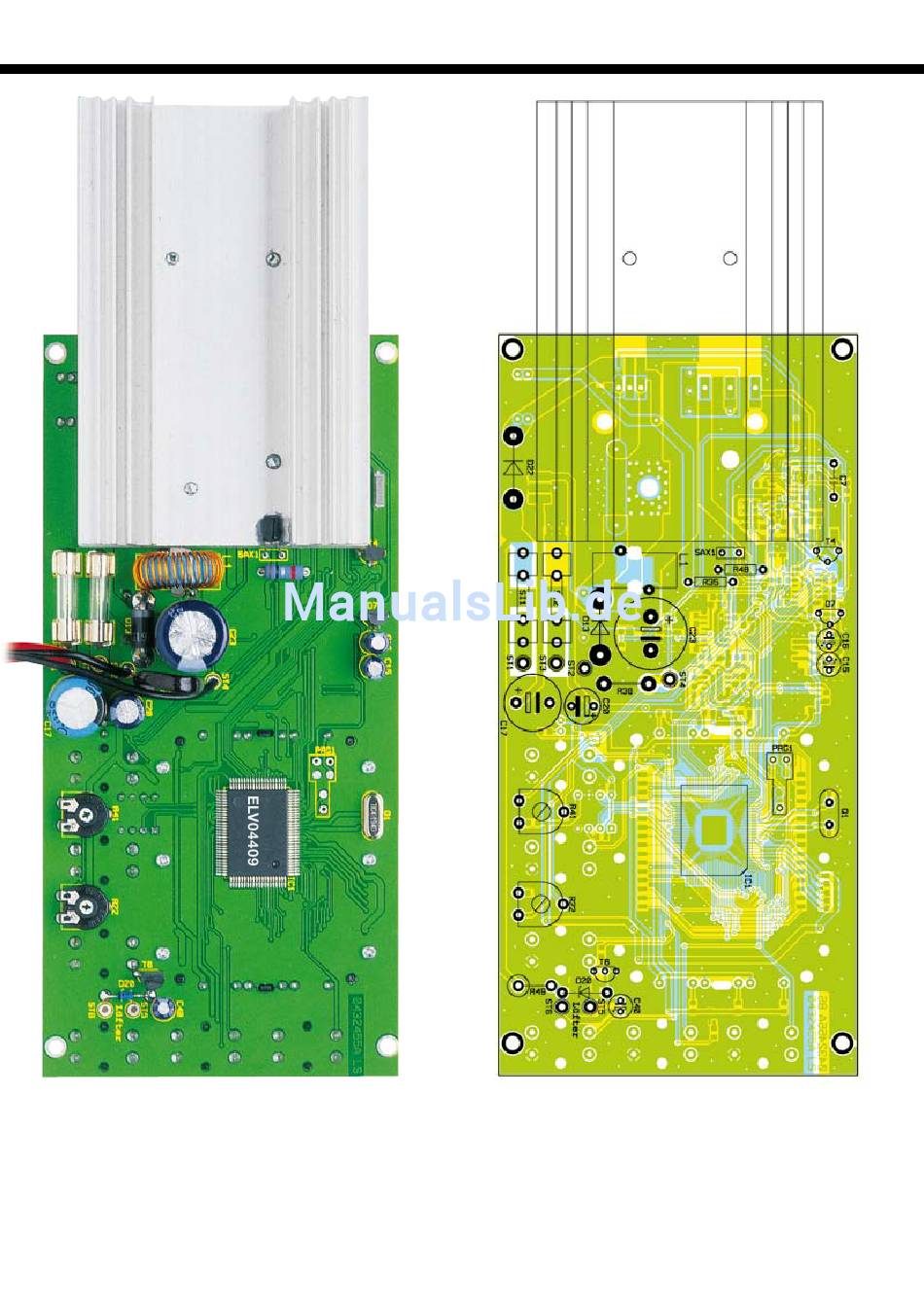

Ansicht der fertig bestückten Platine des ALC 100 von der Unterseite mit zugehörigem Bestückungsplan
gang über R 45 den Emitterfolger T 4 und
dieser wiederum den Entladetransistor T 5.
Am (Shunt-)Widerstand R 48 entsteht
ein entladestromabhängiger Spannungsab-
8
fall, der über R 46 auf den invertierenden
Eingang von IC 5 A gegeben wird. Der Re-
gelkreis ist damit geschlossen. Die Regel-
eigenschaften werden in ers ter Linie von
C 38 bestimmt, und C 36, C 37 dienen zur
HF-Störunterdrückung an den OP-Eingän-
gen. Damit der Regler unabhängig vom
Offset des OPs immer sicher auf Null ge-
