.bock combiflex bibs Montage- Und Gebrauchsanleitung Seite 26

* Bock-Gefahren-Hinweis
Wenn das Bett-im-Bett-Sys-
tem zusätzlich mit einem
Seitengitter ausgestattet
werden muss, muss der
Matratzenbügel an der Lie-
gefläche entfernt werden.

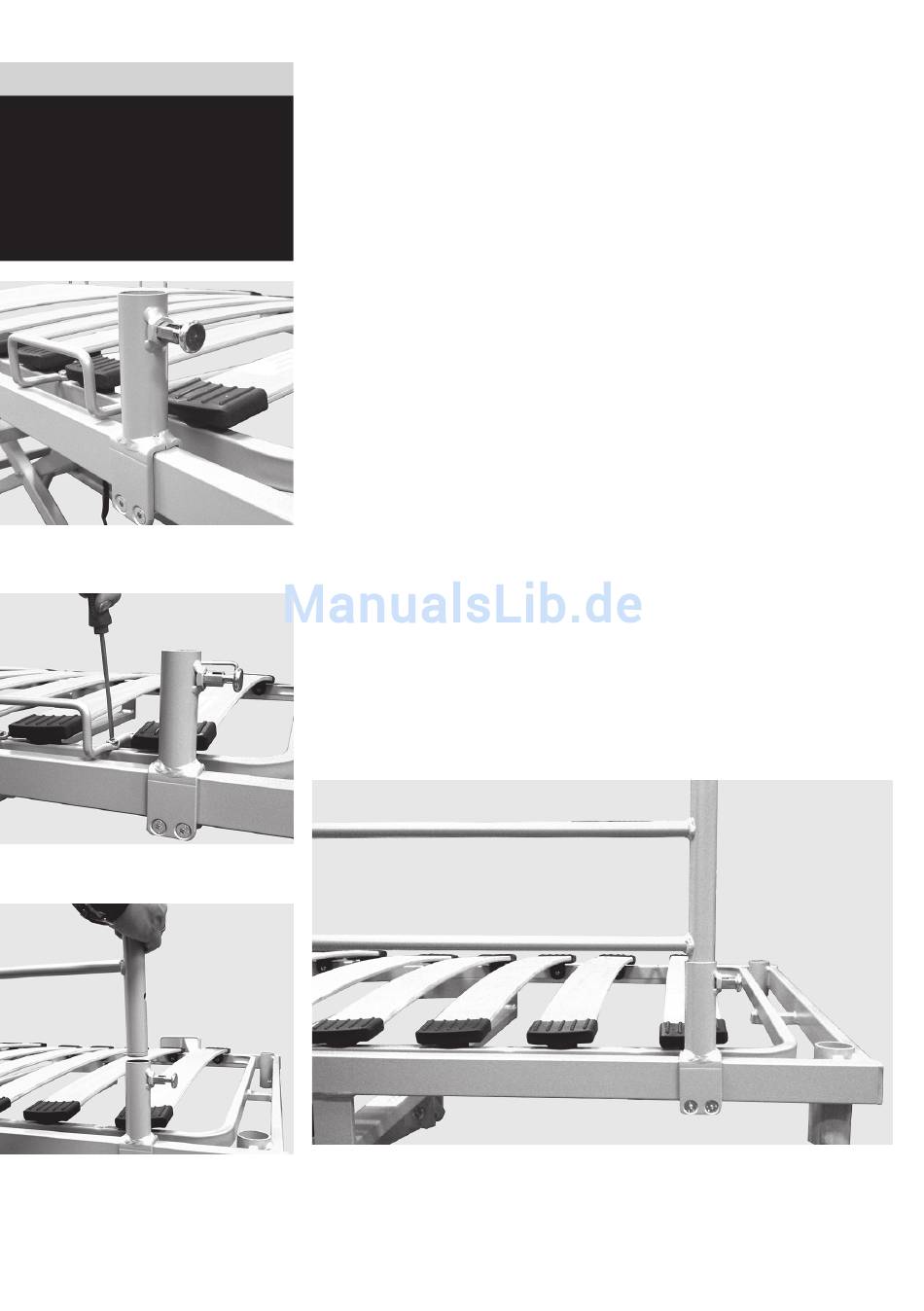

Abb. 1
Abb. 2
Abb. 3
5.4 Montage Stahlseitengitter für
Bett-im-Bett Systeme
Bitte beachten Sie, dass sich die Gesamtbreite des Betteinsatzes
durch das aufsteckbare Stahlseitengitter um circa 10mm vergrö-
ßert. Prüfen Sie deshalb unbedingt die Breite Ihres Bettkastens.
1. Aufnahmerohre für Seitengitter werden am Kopf- und
Fußende des Liegeflächenrahmens aufgeschoben und
mit den Schrauben zunächst lose befestigt (Abb. 1).
2. Die Matratzenbügel an der entsprechenden Seite der
Liegefläche werden entfernt (Abb. 2).
3. Das Seitengitter wird am Kopf- und Fußende in die
vorher montierten Aufnahmerohre eingeschoben. Den
Sicherungsclip am Aufnahmerohr herausziehen, das Sei-
tengitter komplett einschieben und den Sicherungsclip
einrasten lassen (Abb. 3).
4. Die Schrauben der Aufnahmerohre nun komplett festzie-
hen. Das Seitengitter ist nun fertig montiert (Abb. 4).
rSf
Abb. 4: fertig montiertes Stahlseitengitter
26
