5.8.2 X5132: Digitale Ein- / Ausgänge
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Ein- / Ausgänge für: MOVIGEAR
Anschlussart
M23, P-Einsatz 12-polig, SpeedTec-Ausstattung, Fa. Intercontec, female, 0°-codiert

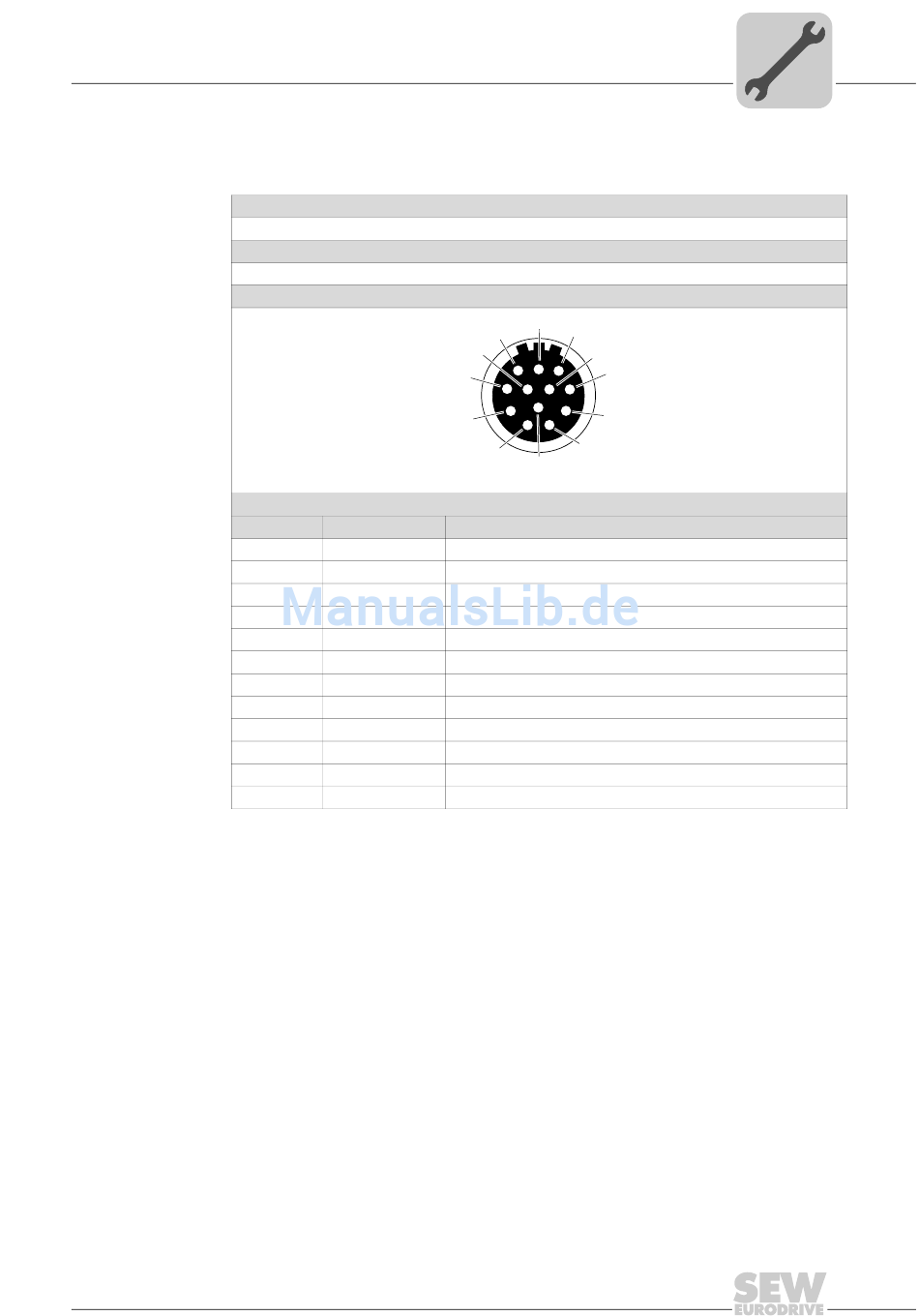

Anschlussbild
Belegung
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Betriebsanleitung – MOVIGEAR®-DBC-B
Belegung der optionalen Steckverbinder
®
1
10
2
3
4
Name Funktion
DI01 Binäreingang DI01
DI02 Binäreingang DI02
DI03 Binäreingang DI03
DI04 Binäreingang DI04
n.c. Nicht belegt
K1a Melderelais K1a
K1b Melderelais K1b
+24V_O DC-24-V-Ausgang
0V24_O 0V24-Bezugspotenzial
n.c. Nicht belegt
n.c. Nicht belegt
FE Potenzialausgleich / Funktionserde
Elektrische Installation
9
8
12
7
6
5
11
5
