12. Externe Kontakte Außeneinheit
AOYG 72-90LRLA
DIP- und SW-Schalter der Außeneinheiten
Einstellung abhängig der Umgebungsbedingungen
Anmerkung: Falsche Einstellungen können
Fehlfunktionen verursachen.
Gefahr
Vor dem Berühren der Taster ist die statische Aufl adung
abzubauen. Niemals die Bauteile oder Anschlüsse auf den
Platinen berühren.
12.1 Lokale Einstellungen mittels Druck-Tasten

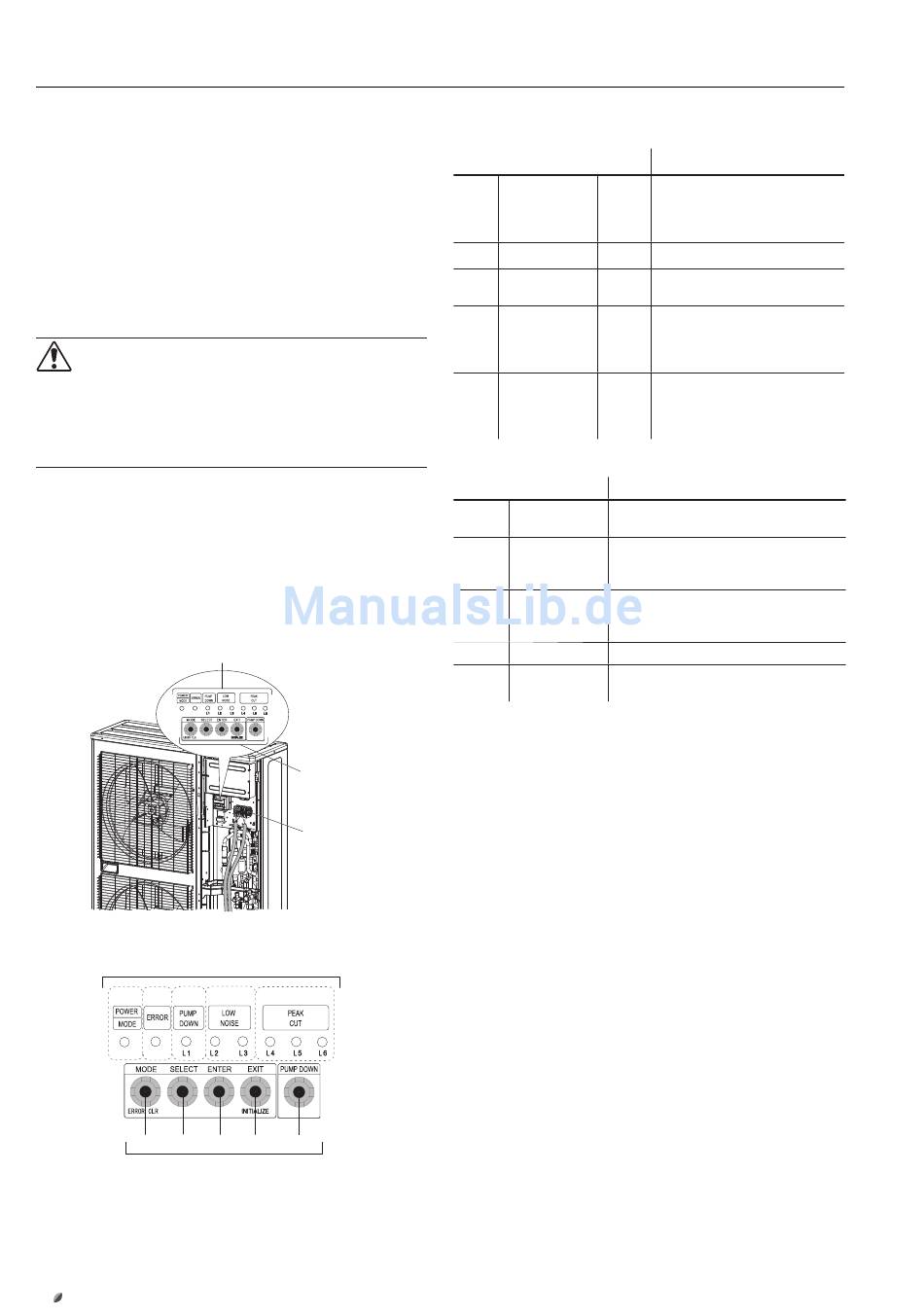

Positionen der Taster auf der Hauptplatine
Hauptplatine der Außeneinheiten AOYG 45-54LBTA
befi ndet sich wie unten abgebildet.
LED-Leuchten
Drucktaster und ihre Funktionen
(1)
(2)
(3)
LED-Anzeige
SW1
SW2
SW3
28
Drucktaster
Klemmblock
(4)
(5)
SW4
SW5
Anzeigelampe
1
Power/Betrieb
Grün
2
Fehler
Rot
3
Absaugen (L2)
Orange
Geräuscharmer
4
Orange
Modus (L3, L4)
Lastabwurf (L5,
5
Orange
L6, L7)
Schalter
Funktions- oder Betriebsmethode
Umschaltung zwischen „lokalen
SW107
Taste „Mode"
Einstellungen" und „Fehleranzeige"
Umschaltung zwischen individuellen
SW108
Taste „Select"
„lokalen Einstellungen"
und „Fehleranzeige.
Umschaltung zwischen individuellen
SW109
Taste „Enter"
„lokalen Einstellungen"
und „Fehleranzeige"
SW112
Taste „Exit"
Rückkehrung zur Betriebsanzeige
Taste „Pump
SW110
Startet den „Pump Down"-Betrieb
Down"
Funktions- oder Betriebsart
Leuchtet, wenn Spannung
anliegt. Blinkt, wenn Störung
anliegt oder lokale Einstellungen
durchgeführt werden.
Blinkt bei Störung
Leuchtet, wenn Punp Down-
Betrieb durchgeführt wird.
Leuchtet, wenn schallreduzierter
Betrieb lokal eingestellt wurde.
(Das Leuchten der L2 oder L3 zeigt
die Stärke der Reduzierung an.)
Leuchtet, wenn Lastabwurf lokal
eingestellt wurde. (Das Leuchten
der L4, L5 oder L6 zeigt die
Restleistung an.)
