• Prüfen Sie nach dem Öffnen der Decke, ob diese hori-
zontal ausgerichtet ist. In manchen Fällen ist es erforder-
lich, den Deckenrahmen zu verstärken, um Vibrationen
zu vermeiden.
Befragen Sie den Architekten oder den Deckenbauer
nach Einzelheiten.

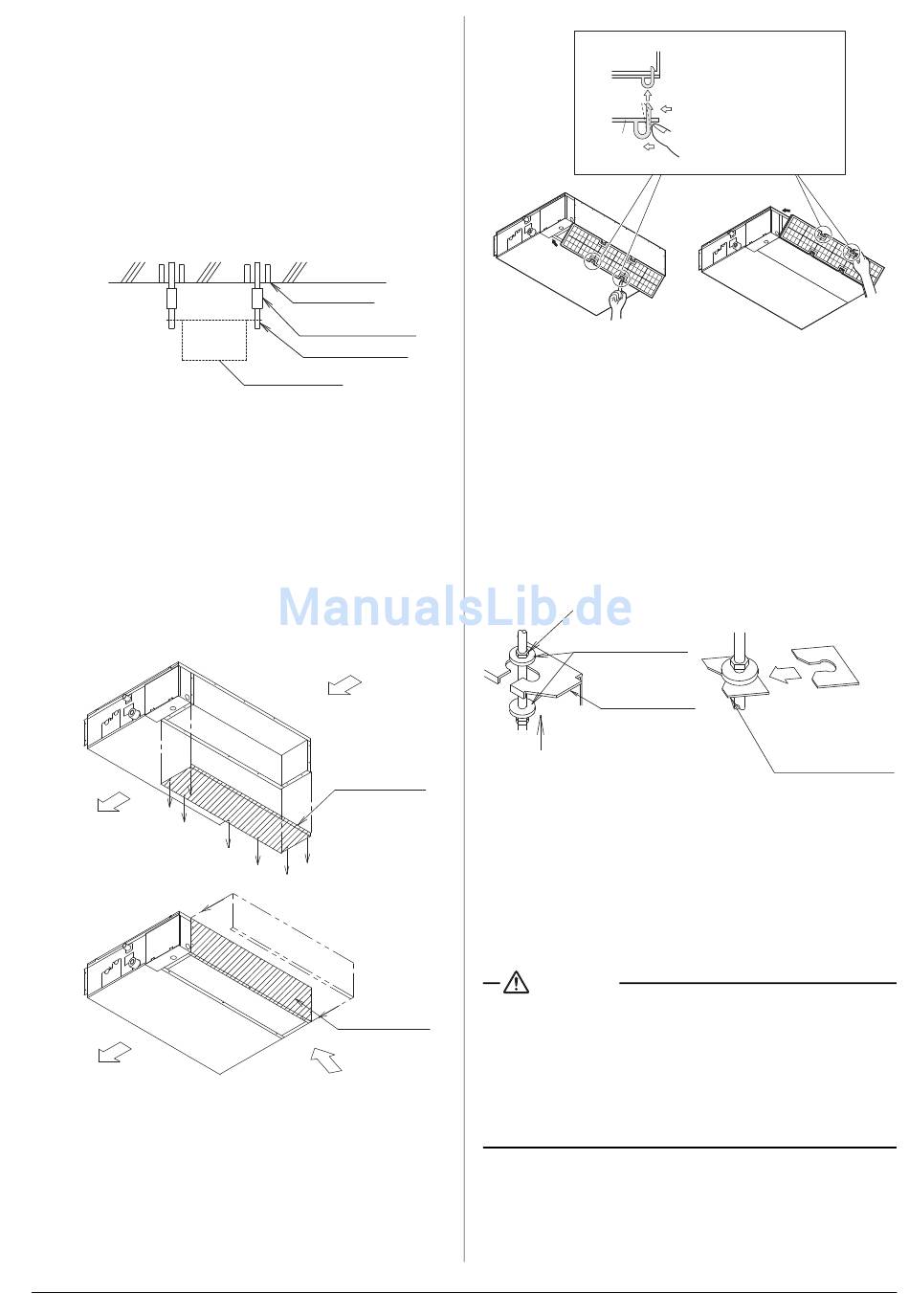

(4) Die Aufhängungsbolzen montieren.
(Abhängebolzen W3/8 oder M10 verwenden.)
Verwenden Sie bei bestehenden Decken Einschlaganker
und bei neuen Decken Senkeinsätze, Senkanker oder
andere handelsübliche Teile, um die Decke zu verstärken,
damit sie das Eigengewicht des Geräts tragen kann.
(Siehe Abb. 3)
Hinweis: Alle obengenannten Teile sind
vor Ort zu beschaffen.
(5) Bei Bodenansaugung.
(1) Nehmen Sie den Kammerdeckel ab. (7 Positionen)
(2) Montieren Sie den Kammerdeckel so ausgerichtet, wie
in Abb. 4 dargestellt (7 Positionen).
(3) Befestigen Sie den Luftfilter (Zubehör) wie im Dia-
gramm dargestellt.
Die vier Öffnungen, die nicht vom Luftfilter abgedeckt
werden, müssen mit einem Dichtungsband verschlos-
sen werden.
(1)
Entlüftung
(2)
Entlüftung
Abb. 4
Deutsch
Deckenbeton
Ankerbolzen
Lange Mutter oder
Spannschloß
Aufhängerbolzen
Innenaggregat
Abb. 3
Lufteinlaß
Kammerdeckel
Kammerdeckel
Lufteinlaß
(3)
Haupteinheit
Filter
Drücken
Bei Montage von unten
5.
INSTALLATION DES INNENAGGREGATS
〈〈Zur Installation immer nur vom Hersteller empfohlene
Teile verwenden.〉〉
(1) Installieren Sie die Inneneinheit provisorisch
• Befestigen Sie den Hängebock an dem Aufhängungsbolzen.
Achten sie auf eine sichere Befestigung und verwenden Sie
dazu eine Schraubenmutter und Unterlegscheibe von der
Ober- und Unterseite des Hängebocks. (Siehe Abb. 5)
[Abhängung sichern]
Vor Ort zu
beschaffendes Teil
Unterlegscheibe für
Aufhängeträge (8)
(Zubehörteil)
Aufhängerbügel
Festziehen
(Doppelmutter)
Abb. 5
[ VORSICHTSMASSREGELN ]
Da das Gerät mit einer Kunststoff-Ablaufschale ausgest-
attet ist, achten Sie darauf, dass bei der Installation keine
Schweißspritzer oder andere Fremdkörper durch den Luf-
tauslass in das Gerät eindringen.
(2) Die Höhe des Aggregats einstellen.
(3) Prüfen Sie, ob das Aggregat waagerecht ist.
ACHTUNG
• Vergewissern Sie sich mit Hilfe einer Wasserwaage,
dass das Gerät waagerecht montiert ist. Justieren Sie
das Gerät mit Hilfe einer Wasserwaage oder einem mit
Wasser gefüllten Schlauch so, dass es horizontal aus-
gerichtet ist. (Achten Sie besonders darauf, dass das
Gerät so installiert wird, dass es eine Neigung in Rich-
tung Ablaufanschluss aufweist, da sonst Wasser aus-
treten kann.)
Befestigen Sie den
Filter an der
Drücken
Haupteinheit, indem
Sie die Laschen
nach unten drücken.
Bei Montage von der Seite
[Unterlegscheiben sichern]
Unter der
Unterlegscheibe
einfügen.
Unterlegscheiben
Befestigungsplatte (11)
(Zubehörteil)
5
