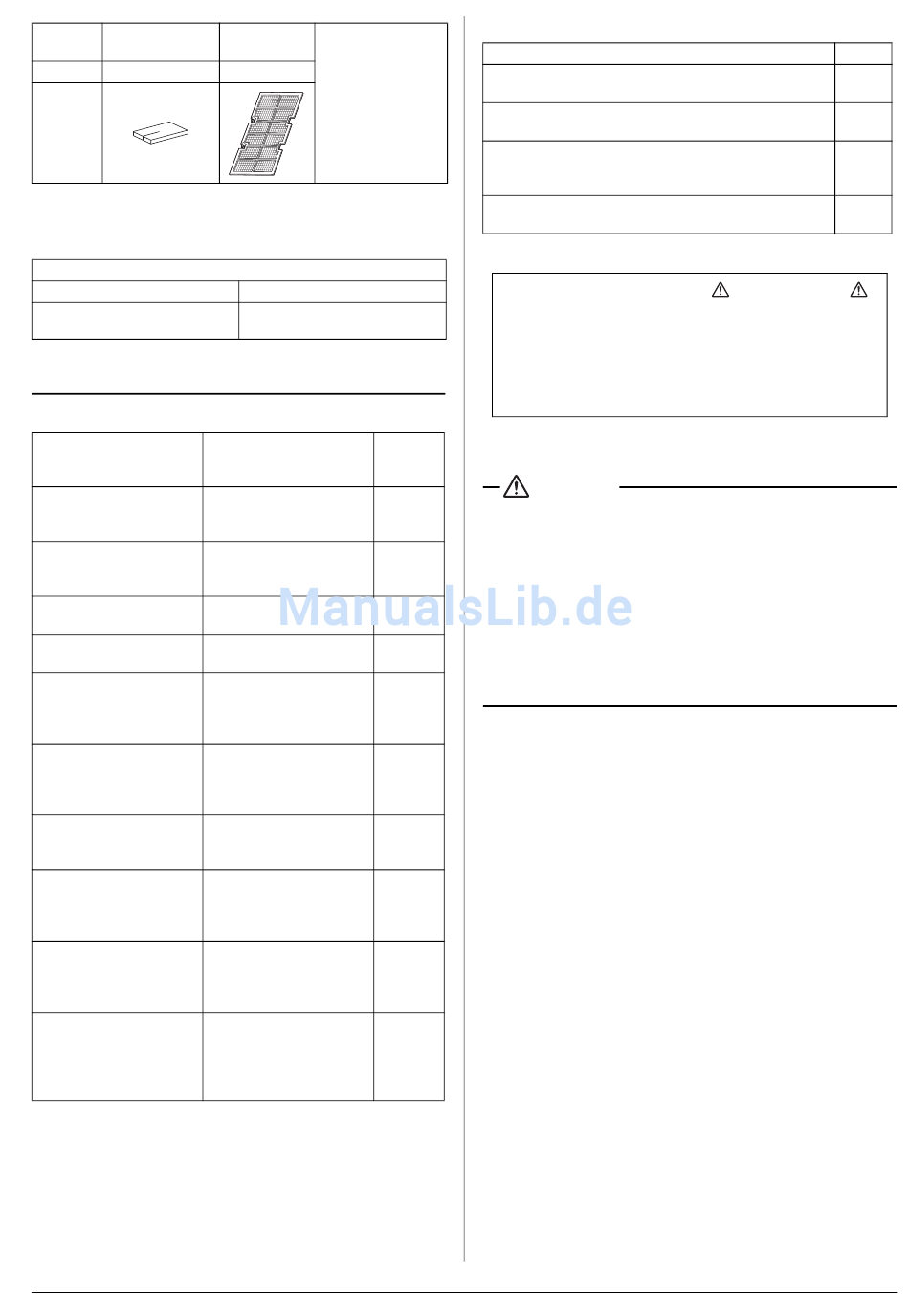

Bezeich-
Dichtungs-
material (12)
nung
Menge
2 Stck.
Form
2-3 OPTIONALE ZUBEHÖRTEILE
• Diese Raumeinheit benötigt zur Bedienung eine der nachfol-
gend aufgelisteten Fernbedienungen.
Fernbedienung
Verdrahteter Typ
Drahtloser Typ
(Wärmepumpen-/Kühltyp)
DIE FOLGENDEN PUNKTE BEI DER UND NACH
BEENDETER INSTALLATION ÜBERPRÜFEN.
a. Nach der Arbeit zu prüfende Punkte
Zu prüfende Punkte
Sind Innengerät bzw.
Außengerät sicher befes-
tigt?
Ist die Gasdich-
tigkeitsprüfung durch-
geführt?
Ist das Aggregat völlig
abgedichtet?
Funktioniert der Wasser-
ablauf einwandfrei?
Entspricht die Stromver-
sorgung den am Leis-
tungsschild aufgeführten
Werten?
Ist die Verdrahtung und
die Rohrverlegung richtig
durchgeführt?
Ist das Aggregat sicher
geerdet?
Entspricht die Kabel-
größe den Spezifika-
tionen?
Wird der Luftauslaß bzw.
-einlaß des Innen-oder
Außenaggregats
behindert?
Wurde die Kältemittellei-
tungslänge und die zusät-
zliche
Kältemitteleinfüllmenge
aufgezeichnet?
Sehen Sie zudem noch einmal die "SICHERHEITSHIN WEISE"
durch.
Deutsch
Luftfilter (13)
1 Stck.
(Sonstiges)
• Betriebsanleitung
• Installationsanlei-
tung
(dieses Handbuch)
BRC1C61/BRC1D52/BRC1E51
BRC4C65/BRC4C66
Bei nicht korrekter Durch-
führung kann folgendes
auftreten
Das Aggregat könnte
herunterfallen, vibriereno
der Geräusche erzeugen.
Die Kühlleistung könnte
ungenügend sein.
Kondensat kann
austreten.
Kondensat kann
austreten.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Eine fehlerhafte Erdung
kann einen elektrischen
Schlag zur Folge haben.
Das Aggregat könnte
fehlerhaft funktionieren,
oder die Komponenten
ausbrennen.
Die Kühlleistung könnte
ungenügend sein.
Die Kältemittelmenge in
der Anlage ist nicht
ersichtlich.
b. Bei der Auslieferung zu prüfende Punkte
Zu prüfende Punkte
Haben Sie dem Kunden den Betrieb erklärt und auf die
Betriebsanleitung verwiesen?
Haben Sie Ihrem Kunden das Betriebsanleitung und die
Garantie ausgehändigt?
Haben Sie Ihrem Kunden die Wartung und Reinigen der
Zubehörteile (Luftfilter, Lüftungsgitter (Zu- und Abluft)
usw.) erklärt?
Haben Sie Ihrem Kunden die Handbücher der Zube-
hörteile (falls installiert) übergeben?
c. Punkte zur Erklärung des Betriebs
Die in der Betriebsanleitung mit
ACHTUNG markierten Punkte weisen auf die Möglichkeit
von Unfällen mit Verletzungen und Sachschäden bei
falscher Verwendung des Produktes hin. Deshalb ist es
erforderlich, dem Kunden besonders die Inhalte solcherart
markierter Textstellen zu erklären und den Kunden zu bit-
ten, die Betriebsanleitung gründlich zu lesen.
3.
WAHL DES INSTALLATIONSORTS
Prüfen
ACHTUNG
• Wird das Gerät während oder nach dem Auspacken bewegt,
heben Sie es nur an den dafür vorgesehenen Vorrichtungen.
Üben Sie keine Kräfte auf andere Teile aus, speziell nicht auf
die Kühlmittelleitungen, den Ablauf und den Anschlüssen.
• Wenn Raumtemperatur und Feuchtigkeit unter der Decke
möglicherweise 30°C bzw. 80% relative Feuchte übers-
chreiten, verstärken Sie die Isolierung des Gerätegeh-
äuses.
Verwenden Sie Glaswolle oder Polyethylenschaum als Iso-
lation. Achten Sie darauf, dass diese nicht stärker als
10 mm ist und durch die Deckenöffnung passt.
(1) Wählen Sie einen Installationsort, wo die folgenden
Bedingungen erfüllt sind, und der vom Kunden geneh-
migt wurde.
• Wo optimale Luftzufuhr gewährleistet ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo Kondensat gut ablaufen kann.
• Wo die Deckenkonstruktion stabil genug ist, um das
Gewicht des Geräts aufzunehmen.
• Wo keine eingezogene Decke schräg eingebaut ist.
• Wo keine brennbaren Gase vorhanden sind.
• Wo ausreichender Platz für Wartung und Service sich-
ergestellt werden können. (Siehe Abb. 1)
• Wo Leitungen zwischen dem Innenaggregat und
Außenaggregat innerhalb der zulässigen Grenzen ver-
legt werden können (siehe Installationsanleitung für
Außenaggregat).
• Das Gerät darf nicht an einem Ort eingesetzt werden,
an dem sich explosives Gasgemisch in der Luft befinden
könnte.
Prüfen
WARNUNG und
3
