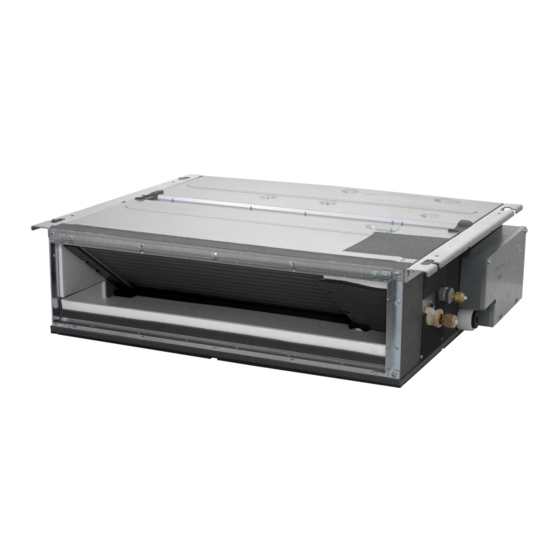

Daikin FXDA10A2VEB Referenz Für Installateure Und Benutzer

Daikin FXDA10A2VEB Referenz Für Installateure Und Benutzer

Vrv system klimagerät
Vorschau ausblenden Andere Handbücher für FXDA10A2VEB:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FXDA10A2VEB
FXDA15A2VEB
FXDA20A2VEB
FXDA25A2VEB
FXDA32A2VEB
FXDA40A2VEB
FXDA50A2VEB
FXDA63A2VEB
Referenz für Installateure und Benutzer
VRV System Klimagerät

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin FXDA10A2VEB

Inhaltszusammenfassung für Daikin FXDA10A2VEB

  • Seite 1 Referenz für Installateure und Benutzer VRV System Klimagerät FXDA10A2VEB FXDA15A2VEB FXDA20A2VEB FXDA25A2VEB FXDA32A2VEB FXDA40A2VEB FXDA50A2VEB FXDA63A2VEB...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemein ................................ 2.2.2 Installationsort..............................2.2.3 Kältemittel – im Fall von R410A oder R32 ..................... 2.2.4 Elektrik ................................
  • Seite 3 Inhaltsverzeichnis 14 Über das Paket 14.1 Innengerät..................................46 14.1.1 Einheit auspacken und handhaben........................ 46 14.1.2 So entfernen Sie das Zubehör vom Innengerät ..................... 46 15 Über die Einheiten und Optionen 15.1 Kennzeichnung................................48 15.1.1 Typenschild: Innengerät..........................48 15.2 Über die Inneneinheit..............................48 15.3 Systemanordnung ................................

  • Seite 4: Über Die Dokumentation

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 5 Über die Dokumentation ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 6: Allgemeine Sicherheitsvorkehrungen

    Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist in Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪...

  • Seite 7: Erläuterung

    Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind –...

  • Seite 8: Installationsort

    Allgemeine Sicherheitsvorkehrungen WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauchbildung oder Feuer verursachen. VORSICHT Bei der Installation, Wartung oder Instandhaltung des Systems angemessene persönliche Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille…).

  • Seite 9: Kältemittel - Im Fall Von R410A Oder R32

    Allgemeine Sicherheitsvorkehrungen ▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen. 2.2.3 Kältemittel – im Fall von R410A oder R32 Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.
  • Seite 10 Allgemeine Sicherheitsvorkehrungen HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. HINWEIS Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks. ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts.

  • Seite 11: Elektrik

    Allgemeine Sicherheitsvorkehrungen 2.2.4 Elektrik GEFAHR: STROMSCHLAGGEFAHR ▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die Abdeckung des Steuerungskastens abnehmen, Anschlüsse vornehmen oder stromführende Teile berühren. ▪ Unterbrechen Sie die Stromversorgung mindestens 10  Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen.
  • Seite 12 Allgemeine Sicherheitsvorkehrungen VORSICHT ▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach die stromführenden Verbindungen installieren. ▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind. ▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel- Zugentlastung und der Klemmleiste selber MUSS so sein, dass das stromführenden Kabel gestrafft sind, bevor die Straffung des Erdungskabels eintritt - für den Fall, dass sich das Stromversorgungskabel durch die...

  • Seite 13: Besondere Sicherheitshinweise Für Installateure

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 14 Besondere Sicherheitshinweise für Installateure VORSICHT ▪ Darauf achten, dass der Kanal so installiert wird, dass der Einstellbereich des externen statischen Drucks für die Einheit NICHT überschritten wird. Angaben zum Einstellbereich zu Ihrem eigenen Modell finden Sie im technischen Datenblatt. ▪ Den Gewebestutzen so installieren, dass Vibrationen NICHT auf den Kanal oder die Decke übertragen werden.
  • Seite 15 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 16: Instruktionen Für Anlagen, Die Mit Kältemittel R32 Arbeiten

    Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. VORSICHT Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!

  • Seite 17: Platzbedarf Für Installation

    Besondere Sicherheitshinweise für Installateure WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden: ▪ Ist die Fußbodenfläche kleiner ist als die in den allgemeinen Sicherheitshinweisen spezifizierte Mindest-Fußbodenfläche A (m²), darf keine in Betrieb befindlichen Entzündungsquelle (z. B.

  • Seite 18: Für Den Benutzer

    Für den Benutzer FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 19: Sicherheitshinweise Für Benutzer

    Sicherheitshinweise für Benutzer 4 Sicherheitshinweise für Benutzer Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. 4.1 Allgemein WARNUNG Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur. WARNUNG Dieses Gerät kann von folgenden Personengruppen benutzt werden: Kinder ab einem Alter von 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder...
  • Seite 20 Sicherheitshinweise für Benutzer ▪ Einheiten sind mit folgendem Symbol gekennzeichnet: Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS von einem autorisierten Monteur...

  • Seite 21: Instruktionen Für Sicheren Betrieb

    Sicherheitshinweise für Benutzer 4.2 Instruktionen für sicheren Betrieb WARNUNG ▪ AUF KEINEN FALL die Einheit selber modifizieren, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahren bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten unfallbedingtem Auslaufen...
  • Seite 22 Sicherheitshinweise für Benutzer WARNUNG Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist. VORSICHT Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen. VORSICHT Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden, falls zusammen mit dem System ein Gerät mit Brenner verwendet wird.
  • Seite 23 Sicherheitshinweise für Benutzer VORSICHT Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass. Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher Geschwindigkeit dreht. WARNUNG Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel.
  • Seite 24 Sicherheitshinweise für Benutzer VORSICHT Schalten Sie die Einheit erst aus, wenn Sie den Luftfilter und den Luftauslass reinigen wollen. WARNUNG Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und Brandgefahr. Infos zum Kältemittel (siehe "10.5 Über das Kältemittel" [  36]) WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
  • Seite 25 Sicherheitshinweise für Benutzer WARNUNG Nach Leckagen-Erkennung oder Ende seiner Lebensdauer muss der R32-Kältemittel-Leckagen-Sensor ausgetauscht werden. Der Sensor darf NUR von einer befugten Person ausgetauscht werden. "11 Fehlerdiagnose und - Fehlerdiagnose und -beseitigung (siehe beseitigung" [  39]) WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom AB, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).

  • Seite 26: Über Das System

    Über das System 5 Über das System WARNUNG ▪ AUF KEINEN FALL die Einheit selber modifizieren, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahren bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der Nähe keine offenen Flammen gibt.

  • Seite 27: Informationsanforderungen Bei Ventilator-Konvektoren

    Kühlleistung (latent) rated,c Heizleistung rated,h Eingang Strom insgesamt elec Schallleistungspegel (Kühlen) dB(A) Schallleistungspegel (Heizen) dB(A) Kontaktinformationen: DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic FXDA10 0,026 — FXDA15 0,035 — FXDA20 0,030 —...
  • Seite 28 Über das System FXDA63 0,058 — FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 29: Benutzerschnittstelle

    Benutzerschnittstelle 6 Benutzerschnittstelle VORSICHT ▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler. HINWEIS Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern usw.

  • Seite 30: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme 7 Vor der Inbetriebnahme VORSICHT Siehe "4  Sicherheitshinweise für Benutzer"  [   19], alle damit zusammenhängenden Sicherheitshinweise zur Kenntnis zu nehmen. Diese Betriebsanleitung ist für die folgenden Systeme mit Standardregelung. Wenden Sie sich an Ihren Händler, bevor Sie die Anlage in Betrieb nehmen. Hier erfahren Sie Näheres zum Betrieb Ihres Systemtyps und der Kennzeichnung.

  • Seite 31: Betrieb

    Betrieb 8 Betrieb 8.1 Betriebsbereich INFORMATION Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit. 8.2 Informationen zu Betriebsmodi INFORMATION Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung. ▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch angepasst, oder der Ventilator wird sofort ausgeschaltet.

  • Seite 32: Spezielle Betriebsmodi Bei Heizen

    Betrieb 8.2.2 Spezielle Betriebsmodi bei Heizen Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb. Während des Enteisungsbetriebs stellt der Ventilator der Inneneinheit den Betrieb ein und auf dem Startbildschirm wird folgendes Symbol angezeigt: Nach ungefähr 6 bis 8 Minuten nimmt das System wieder den normalen Betrieb auf.

  • Seite 33: Strom Sparen Und Optimaler Betrieb

    Strom sparen und optimaler Betrieb 9 Strom sparen und optimaler Betrieb VORSICHT Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. HINWEIS Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.

  • Seite 34: Wartung Und Service

    Wartung und Service 10 Wartung und Service 10.1 Sicherheitsvorkehrungen bei Wartung und Service VORSICHT Siehe "4  Sicherheitshinweise für Benutzer"  [   19], alle damit zusammenhängenden Sicherheitshinweise zur Kenntnis zu nehmen. HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden.

  • Seite 35: Luftfilter Und Luftauslass Reinigen

    Wartung und Service 10.2 Luftfilter und Luftauslass reinigen VORSICHT Schalten Sie die Einheit erst aus, wenn Sie den Luftfilter und den Luftauslass reinigen wollen. HINWEIS ▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen. Mögliche Folge: Verfärbungen und Verformungen. ▪ Nur Wasser oder Luft UNTER 50°C verwenden.

  • Seite 36: Luftfilter Reinigen

    Wartung und Service Ansaugen auf der Rückseite Ansaugen unten 5 Stellen Sie sicher, dass die Haken ordnungsgemäß befestigt sind. 6 Den Strom auf EIN schalten. 7 Wie Sie die Warnmeldungen auf dem Display beseitigen, wird in der Referenz zur Benutzerschnittstelle beschrieben. 10.2.2 Luftfilter reinigen WARNUNG Die Inneneinheit NICHT nass werden lassen.

  • Seite 37: Infos Zum Kältemittel-Leckagen-Sensor

    Wartung und Service Gegebenenfalls müssen je nach den vor Ort geltenden Vorschriften in regelmäßigen Abständen Überprüfungen in Bezug auf Kältemittel-Leckagen durchgeführt werden. Wenden Sie sich an Ihren Installateur, um weitere Informationen dazu zu erhalten. WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist leicht entzündlich. WARNUNG ▪...
  • Seite 38 Wartung und Service HINWEIS Der R32-Kältemittel-Leckagen-Sensor ist ein Halbleiterdetektor, der andere Substanzen als Kältemittel R32 auch fälschlicherweise erkennen könnte. Vermeiden Sie es, in der unmittelbaren Nähe der Inneneinheit chemische Substanzen in hoher Konzentration zu verwenden (z. B. organische Lösungsmittel, Haarspray, Farbe), weil das Fehl-Erkennungen des R32-Kältemittel-Leckagen-Sensors bewirken könnte.

  • Seite 39: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 11 Fehlerdiagnose und -beseitigung Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler. WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom AB, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).
  • Seite 40 Fehlerdiagnose und -beseitigung Fehler Maßnahme Das System stellt nach dem ▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass Einschalten sofort seinen von Außen- oder Inneneinheit durch Objekte Betrieb ein. blockiert sind. Entfernen Sie gegebenenfalls alle Objekte, und achten Sie darauf, dass die Luft frei zirkulieren kann.

  • Seite 41: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems

    Fehlerdiagnose und -beseitigung Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist möglicherweise auf der Garantiekarte aufgeführt).

  • Seite 42: Symptom: Geräusche Des Klimageräts (Inneneinheit)

    Fehlerdiagnose und -beseitigung 11.1.5 Symptom: Geräusche des Klimageräts (Inneneinheit) ▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische Expansionsventil im Inneren einer Inneneinheit nimmt seinen Betrieb auf und erzeugt das Geräusch. Nach ca. einer Minute wird dieses Geräusch leiser. ▪ Ein kontinuierliches leises "Schaaa"...

  • Seite 43: Veränderung Des Installationsortes

    Veränderung des Installationsortes 12 Veränderung des Installationsortes Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise. FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 44: Entsorgung

    Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 45: Für Den Installateur

    Für den Installateur FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 46: Über Das Paket

    Über das Paket 14 Über das Paket Beachten Sie Folgendes: ▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und Vollständigkeit überprüft werden. Beschädigungen oder fehlende Teile MÜSSEN unverzüglich dem Schadensreferenten der Spedition mitgeteilt werden. ▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.
  • Seite 47 Über das Paket 1× 1× 1× 8× 26× 1× 1× 2× 1× 1× 1× 1× 4× 8× 4× A Auf der Einheit a Installations- und Betriebsanleitung b Allgemeine Sicherheitshinweise B Am Boden der Verpackungsbox c Luftfilter C Im Raum für den Ventilatormotor d Unterlegscheiben für Aufhängebügel e Schrauben für Kanalflansche f Metallschelle...

  • Seite 48: Über Die Einheiten Und Optionen

    Über die Einheiten und Optionen 15 Über die Einheiten und Optionen In diesem Kapitel 15.1 Kennzeichnung..................................15.1.1 Typenschild: Innengerät............................15.2 Über die Inneneinheit................................15.3 Systemanordnung................................... 15.4 Einheiten kombinieren und Optionen............................ 15.4.1 Mögliche Optionen für das Innengerät ......................... 15.1 Kennzeichnung HINWEIS Bei gleichzeitiger Installation oder Wartung mehrerer Geräte darauf achten, NICHT die Bedienfelder der verschiedenen Modelle zu verwechseln.

  • Seite 49: Einheiten Kombinieren Und Optionen

    Über die Einheiten und Optionen a Inneneinheit b Außeneinheit c Benutzerschnittstelle d Ansaugluft e Austretende Luft f Kältemittelrohrleitungen + Übertragungskabel g Abflussrohr 15.4 Einheiten kombinieren und Optionen INFORMATION In Ihrem Land sind bestimmte Optionen möglicherweise NICHT verfügbar. 15.4.1 Mögliche Optionen für das Innengerät Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen: ▪...
  • Seite 50 Über die Einheiten und Optionen VORSICHT ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪...

  • Seite 51: Installation Der Einheit

    Installation der Einheit 16 Installation der Einheit In diesem Kapitel 16.1 Den Ort der Installation vorbereiten............................16.1.1 Anforderungen an den Installationsort des Innengeräts ..................16.2 Montieren des Innengeräts..............................16.2.1 Richtlinien zur Installation der Inneneinheit ......................16.2.2 Leitlinien zur Installation des Kanalsystem......................16.2.3 Leitlinien zur Installation des Abflussrohrs......................
  • Seite 52 Installation der Einheit VORSICHT Das Gerät sollte NICHT für die Öffentlichkeit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann. Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.
  • Seite 53 Installation der Einheit ≥300 ≥300 ≥20 ≥400 ≥620 (mm) A Mindestabstand zum Boden: 2,5 m, um versehentliches Berühren zu vermeiden a Steuerkasten b Raum für Wartungsarbeiten c Decke d Deckenöffnung e Die Abmessungen so wählen, dass das Abwärtsgefälle mindestens 1/100 beträgt f Fußbodenoberfläche ▪...

  • Seite 54: Platz Für Wartungsarbeiten

    Installation der Einheit Platz für Wartungsarbeiten A Seitenansicht B Draufsicht C Klasse 10~32: 750 mm Klasse 40+50: 950 mm Klasse 63: 1150 mm Installationsoptionen ≥1000 ≥200 (≥680/≥880/≥1080) ≥620 (mm) A Installation mit rückseitigem Gewebestutzen und Kanal-Wartungsöffnung B Installation mit Gewebestutzen unten und Lufteinlassgitter a Deckenoberfläche b Deckenöffnung c Luftfilter...

  • Seite 55: Montieren Des Innengeräts

    Installation der Einheit 16.2 Montieren des Innengeräts 16.2.1 Richtlinien zur Installation der Inneneinheit INFORMATION Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es möglicherweise einfacher, erst die optionale Einrichtung zu installieren. Installationsoptionen INFORMATION Indem die Austauschplatte durch die Halteplatte des Luftfilters ersetzt wird, kann die...
  • Seite 56 Installation der Einheit a Dübel b Deckenplatte c Langmutter oder Spannschraube d Tragbolzen e Inneneinheit ▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation. Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der oberen und unteren Seite des Aufhängebügels.

  • Seite 57: Leitlinien Zur Installation Des Kanalsystem

    Installation der Einheit HINWEIS Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist), kann es zu Funktionsstörungen des Schwimmerschalters und zu einem Wasseraustritt kommen. 16.2.2 Leitlinien zur Installation des Kanalsystem WARNUNG Installieren Sie KEINE Entzündungsquellen (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät) in der Kanalführung.

  • Seite 58: Leitlinien Zur Installation Des Abflussrohrs

    Installation der Einheit b Flansch Für Luft-Einlassseite: bauseitig zu liefern Für Luft Auslassseite: auf der Einheit c Inneneinheit d Isolierung (bauseitig zu liefern) e Gewebestutzen (bauseitig zu liefern) f Aluminiumband (bauseitig zu liefern) 3 Um den Flansch und die Kanalbefestigung auf beiden Seiten ein Aluminiumband wickeln.

  • Seite 59: Abflussrohr-Anschluss

    Installation der Einheit ≤300 1000~1500 (mm) a Metallschelle (Zubehör) b Ablaufschlauch (Zubehör) c Steigende Abflussrohre (Vinylrohr Ø20 mm Nenndurchmesser und Ø26 mm außen) (bauseitig zu liefern) d Aufhängungen (bauseitig zu liefern) ▪ Abflussrohre zusammenführen. Sie können Abflussrohre zusammenführen. Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es muss der Betriebskapazität der Einheiten entsprechen.

  • Seite 60: Abfluss-Auslass Für Wartungsarbeiten

    Installation der Einheit ≤4 mm A-A' a Abflussrohr-Anschluss (an der Einheit angebracht) b Ablaufschlauch (Zubehör) c Metallschelle (Zubehör) d Großes Dichtungskissen (Zubehör) e Abflussrohr (bauseitig zu liefern) HINWEIS ▪ Den Abflussrohrstopfen NICHT entfernen. Sonst könnte Wasser auslaufen. ▪ Der Abflussauslass dient nur zum Ablassen von Wasser, bevor Wartungsarbeiten durchgeführt werden.
  • Seite 61 Installation der Einheit ▪ Die Wartungsblende abnehmen. ▪ Stromversorgung anschließen (a). ▪ Die Benutzerschnittstelle anschließen (b). ▪ Die Wartungsblende wieder anbringen. a Klemmleiste für Stromversorgung b Klemmleiste für Benutzerschnittstelle 2 Die Stromzufuhr auf EIN schalten. 3 Nur Ventilatorbetrieb starten (siehe Referenzhandbuch oder Wartungshandbuch der Benutzerschnittstelle).
  • Seite 62 Installation der Einheit Wenn die Installation des Systems bereits abgeschlossen ist 1 Kühlbetrieb starten (siehe Referenzhandbuch oder Wartungshandbuch der Benutzerschnittstelle). 2 Etwa 1  l Wasser langsam durch den Wassereinlass einfüllen, auf Leckagen prüfen (siehe "Wenn die Installation des Systems noch nicht abgeschlossen ist" [  60]).

  • Seite 63: Rohrinstallation

    Rohrinstallation 17 Rohrinstallation In diesem Kapitel 17.1 Kältemittelleitungen vorbereiten............................17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 17.1.2 Kältemittelleitungen isolieren..........................17.2 Kältemittelleitungen anschließen............................17.2.1 Kältemitteilleitungen anschließen ......................... 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................17.2.4 Leitfaden für Biegen von Rohren ........................... 17.2.5 Das Rohrende aufbördeln ............................

  • Seite 64: Kältemittelleitungen Isolieren

    Rohrinstallation Außendurchmesser Temper-Grad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

  • Seite 65: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Rohrinstallation 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [  6] ▪ "17.1 Kältemittelleitungen vorbereiten" [  63] GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN HINWEIS ▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪...

  • Seite 66: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Rohrinstallation Einheit Installationszeitraum Schutzmethode Außeneinheit >1 Monat Zusammenkneifen der Rohrenden <1 Monat Zusammenkneifen der Rohrenden oder Inneneinheit Unabhängig vom Abdichten mit Klebeband Zeitraum HINWEIS Das Kältemittel-Absperrventil erst dann öffnen, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

  • Seite 67: Das Rohrende Aufbördeln

    Rohrinstallation 17.2.5 Das Rohrende aufbördeln VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. 1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
  • Seite 68 Rohrinstallation ▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten. ▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit anschließen. ▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren: A Flüssigkeitsleitung B Gasleitung a Isoliermaterial (bauseitig zu liefern) b Kabelbinder: Groß (Zubehör) c Isolierstücke: Groß...

  • Seite 69: Elektroinstallation

    Elektroinstallation 18 Elektroinstallation In diesem Kapitel 18.1 Über das Anschließen der elektrischen Leitungen ........................ 18.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ................. 18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................18.1.3 Technische Daten von elektrischen Leitungen...................... 18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen.................... 18.1 Über das Anschließen der elektrischen Leitungen Typischer Ablauf Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen:...
  • Seite 70 Elektroinstallation WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 71: Richtlinien Zum Anschließen Der Elektrischen Leitungen

    Elektroinstallation 18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen Beachten Sie Folgendes: ▪ Wenn verlitzte Leitungsdrähte verwendet werden, müssen am Ende des Drahts auf jeden Fall runde, gecrimpte Klemmen installiert werden. Platzieren Sie die runden, gecrimpten Klemmen für den Anschluss auf dem Kabel bis zu dem bedeckten Teil und befestigen Sie den Anschluss mit einem geeigneten Werkzeug.

  • Seite 72: Technische Daten Von Elektrischen Leitungen

    Elektroinstallation 18.1.3 Technische Daten von elektrischen Leitungen Komponente Klasse 15~32 50+63 Stromverso 0,3 A 0,4 A 0,5 A 0,6 A rgungskabe Elektrische 220~240 V /220 V Spannung Phase Frequenz 50/60 Hz Kabelstärken 1,5 mm (3-adriges Kabel) H07RN-F (60245 IEC 66) Übertragungskabel Technische Daten finden Sie in der Installationsanleitung der Außeneinheit. Kabel der 0,75 bis 1,25 mm (2‑adriges Kabel)
  • Seite 73 Elektroinstallation A Innerhalb des Geräts B Außerhalb des Geräts a Wartungsblende b Schaltplan c Anschluss des Übertragungs- und Benutzerschnittstelle d Stromversorgung anschließen e Kabelöffnung f Draht g Dichtungsmaterial (Zubehör) 2 Kabel der Benutzerschnittstelle: Das Kabel durch den Rahmen führen und an der Klemmleiste anschließen (Symbole P1, P2).

  • Seite 74: Beispiel Für Ein Komplettes System

    Elektroinstallation 5 Die Kabel mit Dichtungsmaterial (Zubehör) umwickeln, um zu verhindern, dass von außen Wasser in die Einheit eindringen kann. Alle Zwischenräume dicht machen, damit keine Kleintiere ins System gelangen können. 6 Die Wartungsblende wieder anbringen. Beispiel für ein komplettes System 1 Benutzerschnittstelle regelt 1 Inneneinheit.

  • Seite 75: Inbetriebnahme

    19 Inbetriebnahme HINWEIS Allgemeine Checkliste für Inbetriebnahme. Neben den Instruktionen zur Inbetriebnahme in diesem Kapitel gibt es auf dem Daikin Business Portal (Authentifizierung erforderlich) auch eine allgemeine Checkliste für Inbetriebnahme. Diese allgemeine Checkliste für die Inbetriebnahme ergänzt die Instruktionen in diesem Kapitel und kann als Leitfaden und Berichtsvorlage dienen bei der Inbetriebnahme und kann bei der Übergabe dem Benutzer ausgehändigt werden.

  • Seite 76: Checkliste Vor Inbetriebnahme

    Inbetriebnahme HINWEIS Kühlbetrieb. Der Probelauf muss im Kühlbetrieb durchgeführt werden, damit es möglich ist zu erkennen, wenn die Absperrventile sich nicht öffnen. Auch wenn über die Benutzerschnittstelle auf Heizbetrieb gestellt wurde, wird die Einheit über 2 bis 3 Minuten im Kühlbetrieb laufen (auch wenn auf der Benutzerschnittstelle das Symbol für Heizen angezeigt wird), um dann automatisch in den Heizbetrieb zu wechseln.

  • Seite 77: Probelauf Durchführen

    Inbetriebnahme Bauseitige Einstellungen Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie gewünscht durchgeführt sind. Siehe "20.1 Bauseitige Einstellung" [  78]. 19.4 Probelauf durchführen INFORMATION ▪ Probelauf durchführen gemäß den Instruktionen im Handbuch zur Außeneinheit. ▪ Der Probelauf gilt nur dann als abgeschlossen, wenn auf der Benutzerschnittstelle oder auf der 7-Segment-Anzeige der Außeneinheit kein Fehlercode angezeigt wird.

  • Seite 78: Konfiguration

    Konfiguration 20 Konfiguration 20.1 Bauseitige Einstellung Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der tatsächlichen Installation und den Anforderungen des Benutzers entsprechen: ▪ Deckenhöhe ▪ Statischer Druck ▪ Luftvolumen, wenn der Thermostatregler auf AUS ist ▪ Zeit zur Reinigung des Luftfilters ▪...

  • Seite 79: Einstellung: Luftvolumen, Wenn Der Thermostatregler Auf Aus Ist

    Konfiguration Einstellung: Luftvolumen, wenn der Thermostatregler auf AUS ist Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Bestimmt die Ventilatordrehzahl der Inneneinheit, während der Thermostat auf AUS ist. 1 Wenn Sie eingestellt haben, dass der Ventilator arbeiten soll, dann legen Sie auch die Luftvolumen-Geschwindigkeit fest: Wenn Sie Folgendes wollen…...
  • Seite 80 Konfiguration Wenn der Thermostatsensor des Fernreglers… Dann — Verwendet in Kombination mit Inneneinheit- 10 (20) Thermistor Nicht verwendet (nur Inneneinheit-Thermistor) Ausschließlich verwendet Einstellung: Thermostatdifferentialwechsel (bei Verwendung eines Fernsensors) Wenn das System einen entfernten Sensor hat, die Schrittweite für Zunahme/ Abnahme festlegen. Wenn Sie die Schrittweite ändern wollen auf…...

  • Seite 81: Einstellung: Eingangseinstellung

    Konfiguration Einstellung: Eingangseinstellung T1/T2 WARNUNG Bei Kältemittel R32 sind die Anschlüsse T1/T2 NUR für Feueralarm-Input. Feueralarm hat eine höhere Priorität als R32-Sicherheit, und bei Feueralarm wird das gesamte System ausgeschaltet. a Feueralarm-Eingangssignal (potentialfreier Kontakt) Fernregelung ist möglich durch Übertragung des externen Inputs zu den Anschlüssen T1 und T2 auf der Klemmleiste für die Benutzerschnittstelle und das Übertragungskabel.

  • Seite 82: Übergabe An Den Benutzer

    Übergabe an den Benutzer 21 Übergabe an den Benutzer Wenn der Probelauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, informieren Sie den Benutzer über Folgendes: ▪ Überzeugen Sie sich, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn/sie, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der URL zu finden ist, die in dieser Anleitung bereits angegeben worden ist.

  • Seite 83: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 22 Fehlerdiagnose und -beseitigung 22.1 Fehler beseitigen auf Grundlage von Fehlercodes Falls bei der Einheit ein Fehler auftritt, zeigt die Benutzerschnittstelle einen Fehlercode an. Es ist wichtig, das Problem zu verstehen und Maßnahmen zu dessen Beseitigung zu treffen, bevor Sie den Fehlercode zurücksetzen. Das sollte durch einen lizenzierten Installateur oder Ihren Händler vor Ort durchgeführt werden.
  • Seite 84 Fehlerdiagnose und -beseitigung Code Beschreibung Fehler bei Ansaugluft-Thermistor Fehler bei Auslassluft-Thermistor Anomalie bei Raumtemperatur-Thermistor von Fernregler FXDA10~63A2VEB Referenz für Installateure und Benutzer VRV System Klimagerät 4P599621-1B – 2022.02...

  • Seite 85: Entsorgung

    Entsorgung 23 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 86: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 24.1 Schaltplan 24.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan auf der Einheit.
  • Seite 87 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Informationen zu Sicherung Eigenschaften siehe Platine innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L...
  • Seite 88 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom-Schutzschalter Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste Transformator...

  • Seite 89: Glossar

    Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
  • Seite 92 4P599621-1B 2022.02 Verantwortung für Energie und Umwelt...
