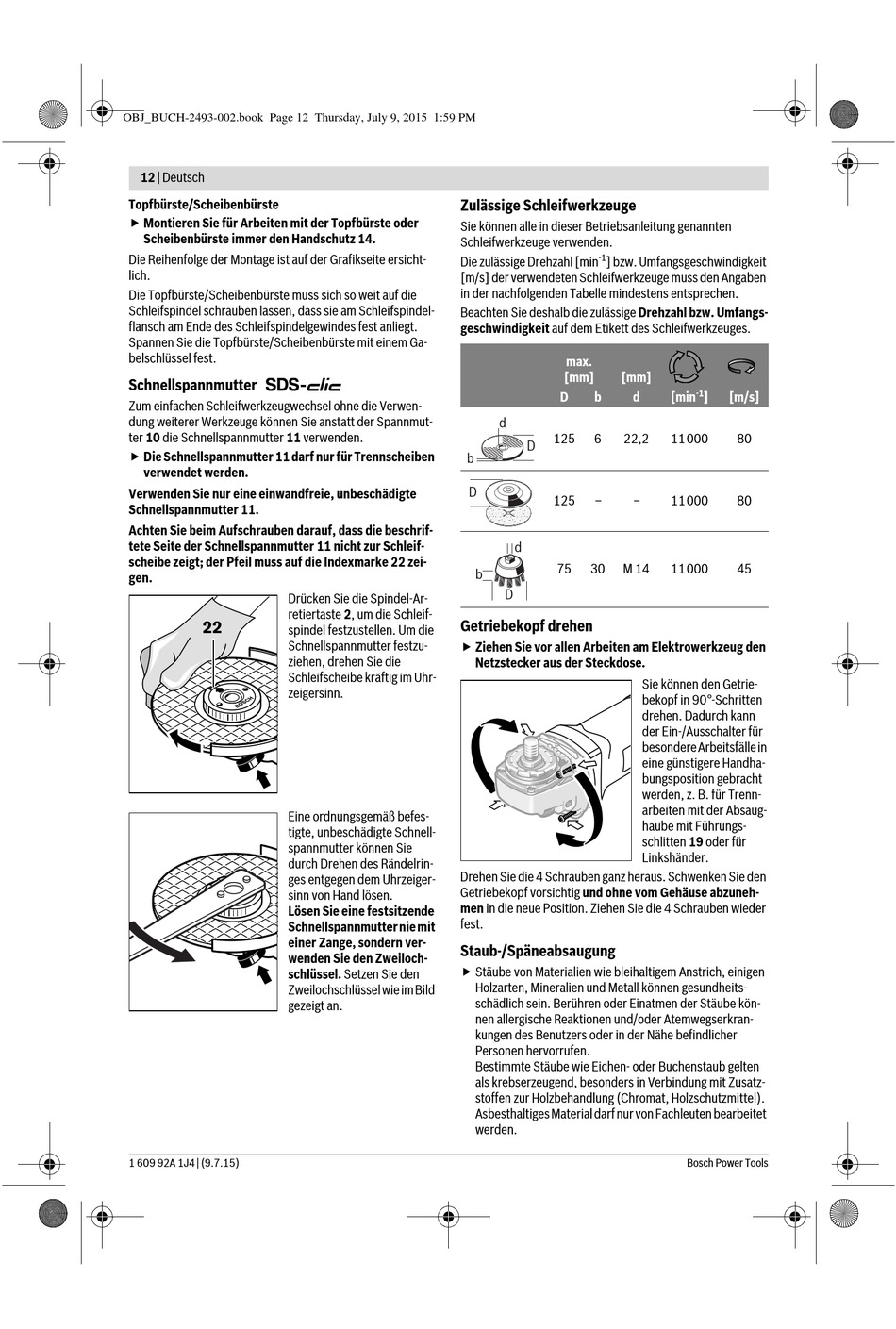

OBJ_BUCH-2493-002.book Page 12 Thursday, July 9, 2015 1:59 PM
12 | Deutsch
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 14.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter 10 die Schnellspannmutter 11 verwenden.
Die Schnellspannmutter 11 darf nur für Trennscheiben
verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 11.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 11 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 22 zei-
gen.
Drücken Sie die Spindel-Ar-
retiertaste 2, um die Schleif-
22
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.
Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.
Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel. Setzen Sie den
Zweilochschlüssel wie im Bild
gezeigt an.
1 609 92A 1J4 | (9.7.15)
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-
geschwindigkeit auf dem Etikett des Schleifwerkzeuges.
max.
[mm]
[mm]
D
b
d
125
6
22,2
D
b
D
125
–
d
75
30
M 14
b
D
Getriebekopf drehen
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Drehen Sie die 4 Schrauben ganz heraus. Schwenken Sie den
Getriebekopf vorsichtig und ohne vom Gehäuse abzuneh-
men in die neue Position. Ziehen Sie die 4 Schrauben wieder
fest.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
-1
d
[min
]
[m/s]
11000
80
–
11000
80
11000
45
Sie können den Getrie-
bekopf in 90°-Schritten
drehen. Dadurch kann
der Ein-/Ausschalter für
besondere Arbeitsfälle in
eine günstigere Handha-
bungsposition gebracht
werden, z. B. für Trenn-
arbeiten mit der Absaug-
haube mit Führungs-
schlitten 19 oder für
Linkshänder.
Bosch Power Tools
