3.2 Datenbausteine für die PAC-Werte
Allgemeines
CONTROL_BYTE
Statuswerte
Modbus/TCP Anbindung Sentron PAC 3200/4200 an eine SIMATIC PN-CPU
6AV6676-6MA30-0AX0, 6AV6676-6MA30-1AX0, 6AV6676-6MA30-2AX0; Handbuch Ausgabe 1.2

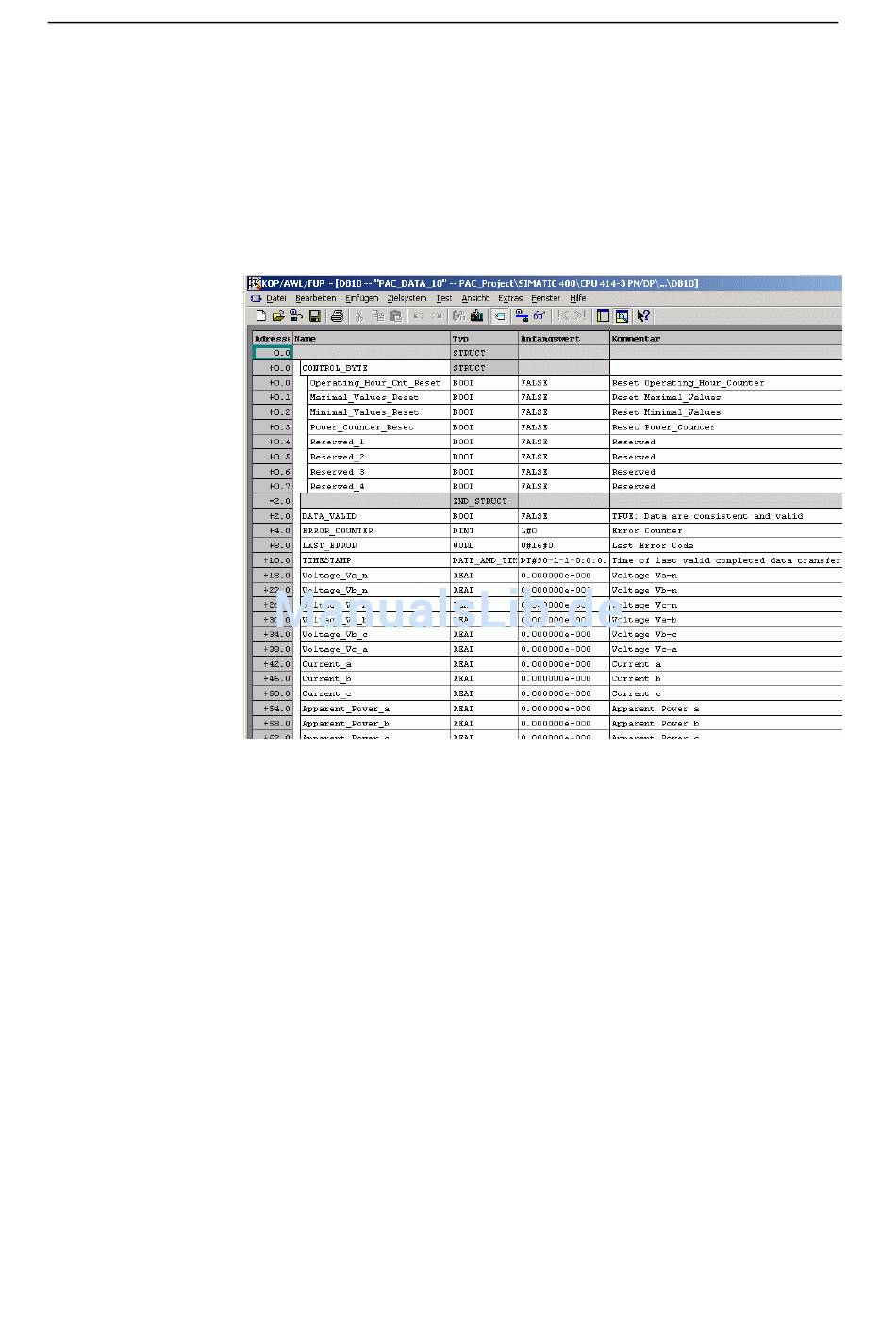

Für jedes PAC-Gerät existiert 1 Datenbaustein für die PAC-spezifischen
Werte. Diese Datenbausteine werden vom „Modbus/TCP PAC Wizard"
automatisch in der richtigen Länge sowie den vollständigen Parameternamen
angelegt.
Über das CONTROL_BYTE können der Betriebsstundenzähler, die
Maximalwerte, die Minimalwerte und die Energiezähler zurückgesetzt werden.
Werden zur Laufzeit eines oder mehrere Reset-Bits gesetzt, werden bei der
nächsten Bearbeitung dieses PACs die entsprechenden Werte im PAC-Gerät
zurückgesetzt und das zugehörige Reset-Bit anschließend auf FALSE gesetzt.
DATA_VALID zeigt an, ob die Werte im Datenbaustein bei der letzten
Bearbeitung konsistent übertragen werden konnten.
Das Bit DATA_VALID ist zurückgesetzt solange die Abfrage für das ent-
sprechende Gerät läuft oder wenn die Abfrage nicht korrekt beendet wurde.
ERROR_COUNTER zeigt die Anzahl der fehlerhaften Bearbeitungszyklen für
dieses Gerät an. Dieser Wert kann manuell zurückgesetzt werden.
LAST_ERROR zeigt den letzten Fehlerstatus für dieses PAC-Gerät an.
TIMESTAMP zeigt den Zeitstempel an, wann die Daten zum letzten Mal
konsistent ausgelesen werden konnten.
Bausteine der Modbus – PAC - Kommunikation
3-4
