2.2 Einfügen der Funktionsbausteine
Bausteine der
Modbus-Bibliothek
Bausteine der
Standard Library
2.3

Verbindungsprojektierung

Allgemeines
Modbus/TCP Anbindung Sentron PAC 3200/4200 an eine SIMATIC PN-CPU
6AV6676-6MA30-0AX0, 6AV6676-6MA30-1AX0, 6AV6676-6MA30-2AX0; Handbuch Ausgabe 1.2

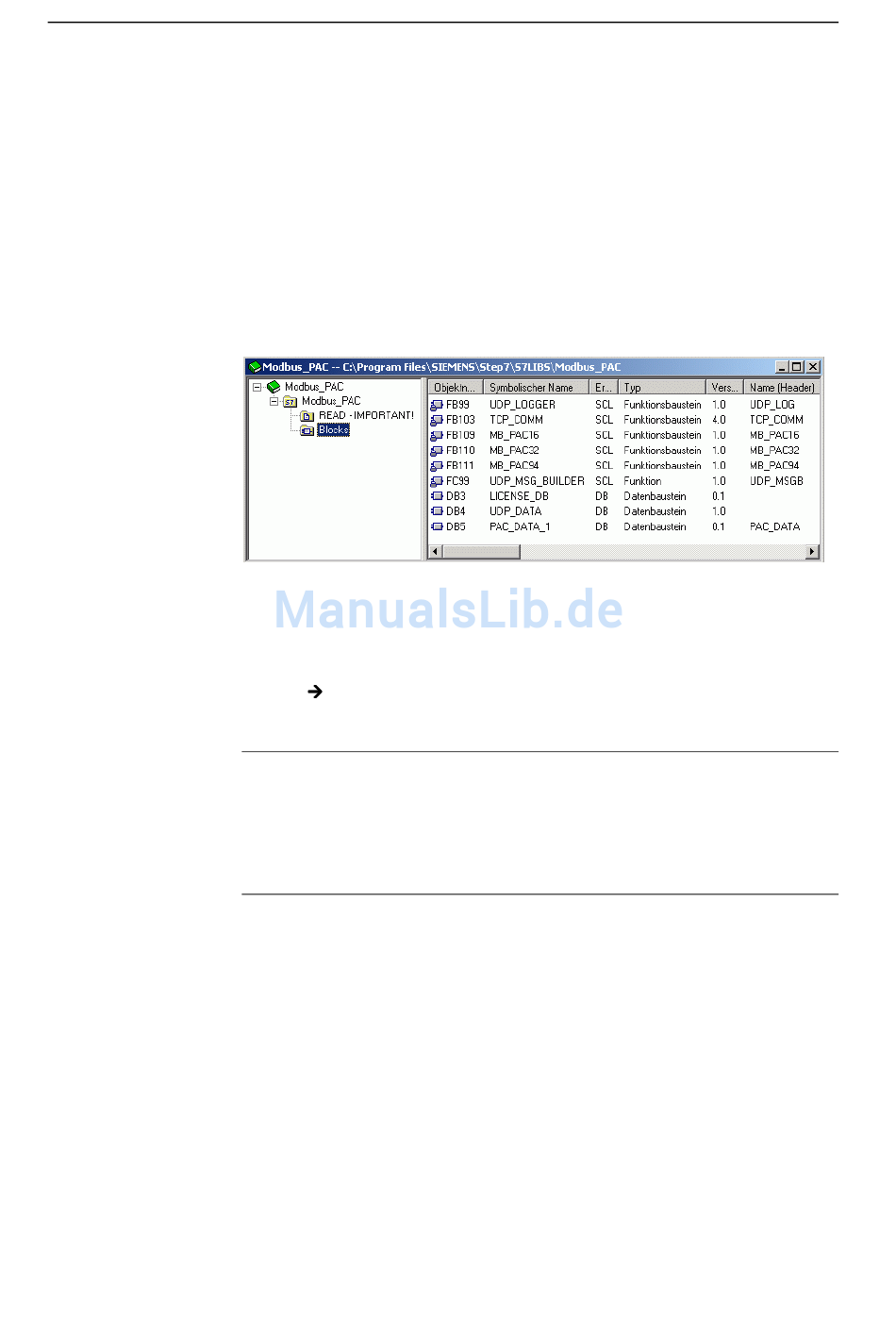

Folgende FBs werden für die Modbuskommunikation benötigt:
•
MB_PAC16 oder MB_PAC32 oder MB_PAC94
•
TCP_COMM, UDP_LOGGER, UDP_MSG_BUILDER und
UDP_DATA
Um diese in Ihr Projekt einfügen zu können, müssen Sie die Bausteine aus
der Bibliothek kopieren.
Das Senden und Empfangen der Daten wird über die Funktionsbausteine
TSEND (FB63) und TRCV (FB64) realisiert.
Diese Kommunikationsbausteine finden Sie in der Bibliothek „Standard
Library Communication Blocks" und müssen ebenfalls in Ihr Projekt
eingefügt werden.
Beachten Sie, dass folgende Versionen der FBs Voraussetzung für den
einwandfreien Betrieb der FBs MB_PAC16, MB_PAC32 und MB_PAC94 sind:
TSEND V2.1 oder höher
TRCV V2.2 oder höher
TCON V2.4 oder höher
TDISCON V2.1 oder höher
Für die Kommunikation über die integrierte PN-Schnittstelle der CPU ist keine
Verbindungsprojektierung in NetPro notwendig. Die Verbindungen werden mit
Hilfe der Funktionsbausteine TCON (FB65) und TDISCON (FB66) auf- bzw.
abgebaut.
