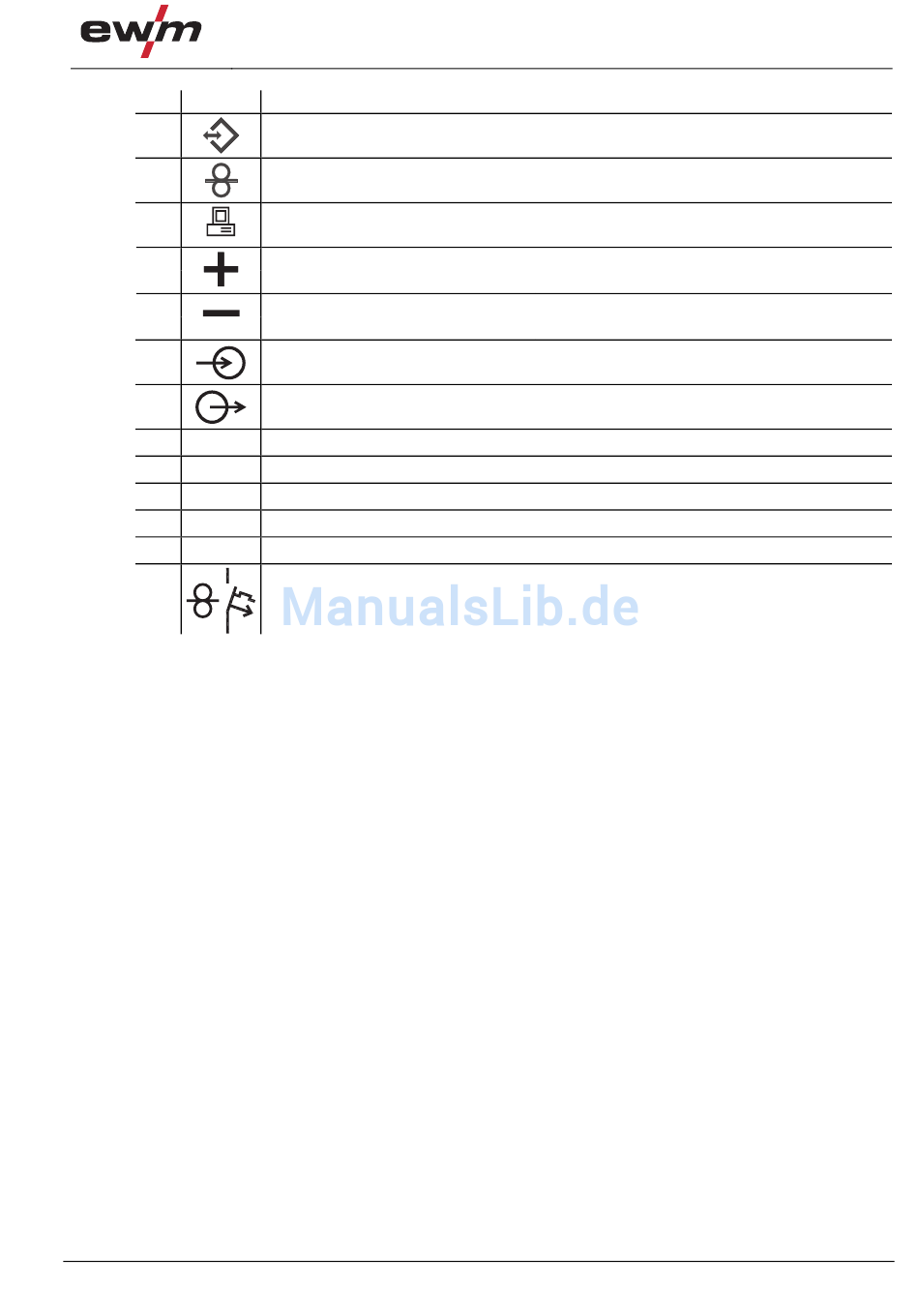

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
D-Sub Anschlussbuchse 9-polig
In dieser Geräteserie auschließlich für Servicezwecke (Fachpersonal)
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Bockrollen
Aufnahme Schutzgasflasche
Austrittsöffnung Kühlluft
Netzanschlusskabel
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Schweißstrom zum Zentralanschluss / Brenner
Schweißstrom zum Zentralanschluss / Brenner
