Gebrauchsanweisung C4
4.2

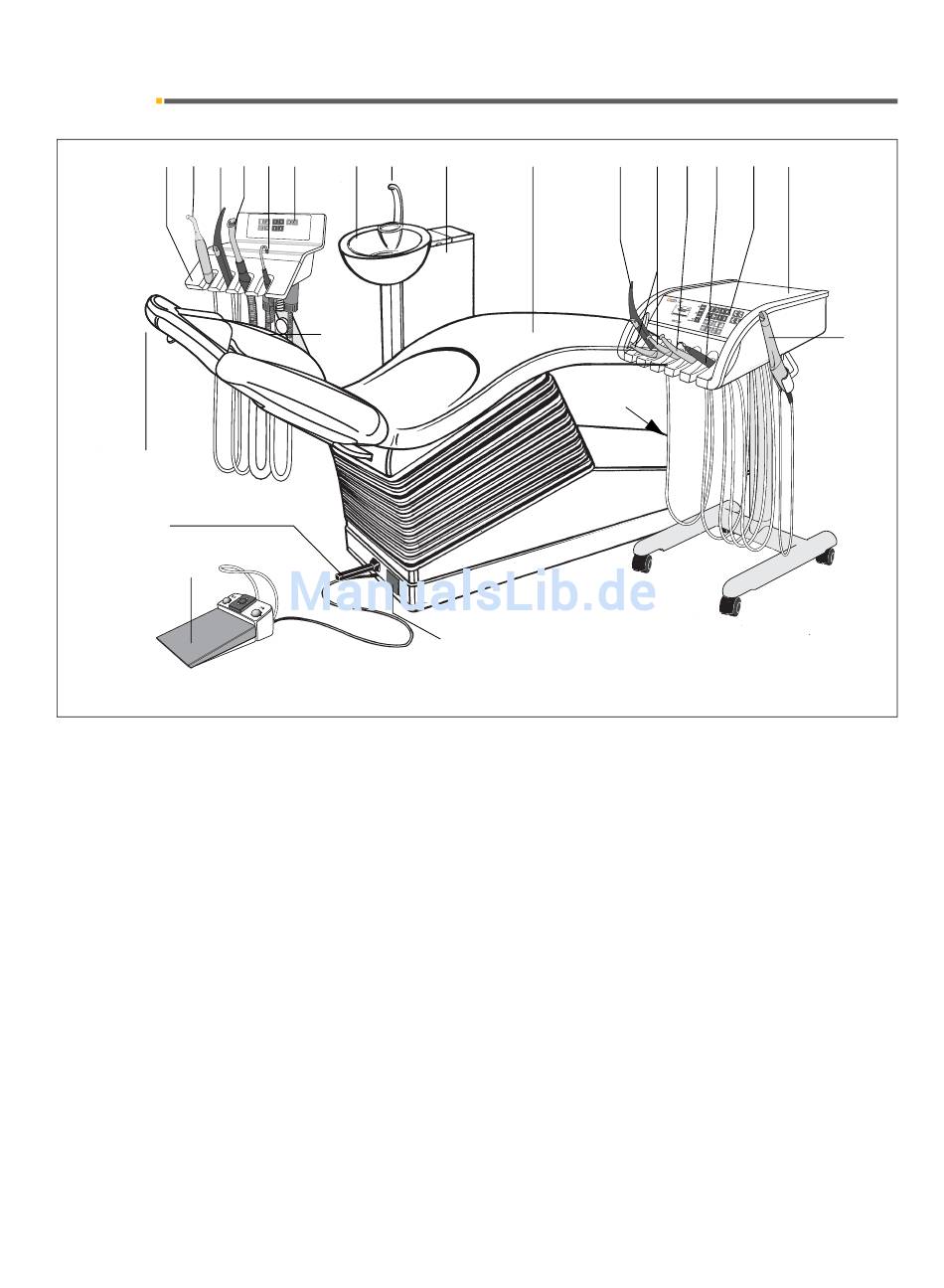

Systemübersicht C4
1 2 3 4 5 6
20
21
22
1
Assistenzelement
2
Ablage 1: Polymerisationslicht Mini L.E.D. oder 3.
Saugschlauch oder SIROCAM 3 / SIROCAM C
3
Ablage 2: SPRAYVIT am Assistenzelement oder
SIROCAM 3 / SIROCAM C
4
Ablage 3: Saughandstück
5
Ablage 4: Speichelsauger
6
Bedienfeld am Assistenzelement
7
Starres oder schwenkbares Mundspülbecken
8
Mundglasfüller
9
Wassereinheit mit Desinfektionsanlage, Separierau-
tomatik, Amalgamrotor, Nassabsaugung
10
Patientenstuhl, Option schwenkbare Armlehne
11
Ablage 1: SPRAYVIT am Arztelement
12
Ablage 2 und 3: Bohrantriebe Elektromotor / Turbine
13
Ablage 4: 3. Bohrantrieb Elektromotor / Turbine oder
Zahnsteinentfernungsgerät SIROSONIC L oder
Polymerisationslicht Mini L.E.D.
59 02 957 D3382
D3382.201.01.19.01
+
Cart
7 8 9
18
23
4 Bedien- und Funktionselemente
10 11 12 13 14
19
14
Ablage 5: 4. Bohrantrieb (nur Turbine) oder
SIROSONIC L oder Polymerisationslicht Mini L.E.D.
oder SIROCAM 3 / SIROCAM C
15
Zusatzklaue (nur für SIROCAM 3 / SIROCAM C)
16
Bedienfeld am Arztelement
17
Arztelement
18
Feststellbremse am Assistenzelement
19
Gerätehauptschalter
20
Flache Kopfstütze oder
manuell verstellbare Kopfstütze oder
motorisch verstellbare Kopfstütze oder
MultiMotion Kopfstütze
21
Kreuzfußschalter am Patientenstuhl
+
22
Fußschalter C (mit Kabel oder per Funk)
23
Fußtaste für SIROCAM 3 / SIROCAM C am
Assistenzelement
+
4.2 Systemübersicht C4 Cart
16 17
15
23
