Abschnitt 2: Installation und Einrichtung

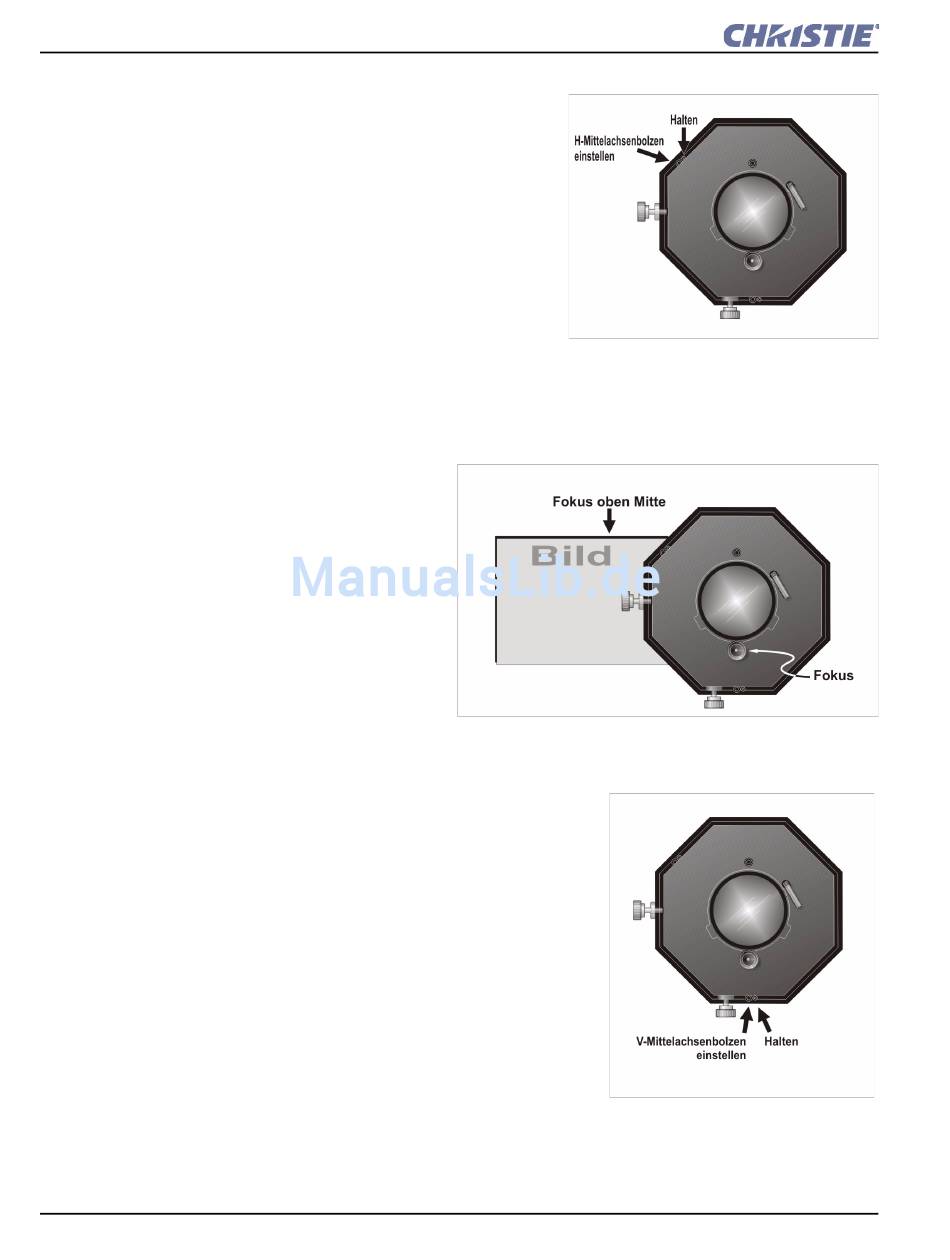

3. Stellen Sie den horizontalen Mittelachsebolzen
(Abbildung 2-41) wie benötigt ein, um das Objektiv in
Richtung der Bildseite zu lenken oder zu „zielen", die
zu nah am Objektiv scharf gestellt ist. Wenn beide
Seiten gleich unscharf erscheinen, die Bildschärfe auf
der linken Bildschirmseite erneut einstellen.
4. Stellen Sie den horizontalen Offset ein, um das Bild
wieder auf dem Bildschirm zu zentrieren.
5. Wiederholen Sie Schritte 3 und 4, bis beide Seiten des
Bildes gut scharf gestellt sind.
6. Stellen Sie die „Halte"-Schraube zum Feststellen ein.
Überprüfen Sie nochmals die Mittelachse.
STELLEN SIE DIE OBEN/UNTEN-MITTELACHSE
EIN
7. Wenn die links/rechts-Mittelachse fertig
ist, stellen Sie das Bild an der Oberkante
des Bildschirms scharf (Abbildung 2-
42). Bleibt die Unterseite unscharf,
während die Oberkante scharf ist, siehe
bitte Schritt 2 oben. Verwenden Sie ein
Papier unten am Bildschirm, um
festzustellen, ob die Unterseite des
Bildes vor dem Bildschirm oder hinter
dem Bildschirm scharf gestellt ist. Wenn
die Unterseite eine gute Bildschärfe
aufweist, fahren Sie mit Schritt 11 fort.
8. Passen Sie den vertikalen Mittelachsen-
bolzen (Abbildung 2-43) mit einem Inbusschlüssel an, um
die untere Sechskantschraube zu halten und eine andere, um
den Einstellbolzen darüber zu drehen. Nach Bedarf
einstellen, um das Objektiv in Richtung der Bildkante zu
leiten oder zu „zielen", die zu nahe am Objektiv scharf
gestellt ist. Wenn sowohl die Ober- als auch Unterseite gleich
unscharf erscheinen, stellen Sie die Bildschärfe auf der
Bildschirmoberseite erneut ein.
9. Stellen Sie den vertikalen Offset ein, um das Bild wieder auf
dem Bildschirm zu zentrieren.
10. Wiederholen Sie die Schritte 8 und 9, bis die Ober- und
Unterseite des Bildschirms eine gute Bildschärfe aufweisen.
11. Jetzt sollten zwar alle Seiten des Bildes eine gute Bildschärfe
aufweisen, doch die Bildmitte wird jetzt etwas unscharf sein.
Stellen Sie in der Bildmitte erneut scharf. Das Ziel ist eine
gute Bildschärfe im Zentrum und auf allen Seiten.
2-30
A
BBILDUNG
DER
A
2-42 A
BBILDUNG
USRICHTEN DER OBEN
M
ITTELACHSE
A
BBILDUNG
OBEN
2-41 A
USRICHTEN
L/R-M
ITTELACHSE
/
-
UNTEN
2-43 A
USRICHTEN DER
/
-M
UNTEN
ITTELACHSE
CP2000 Installationsanleitung
020-100086-01 Rev. 1 (11/08)
