Durchführung des Deskew-Verfahrens für Tastköpfe

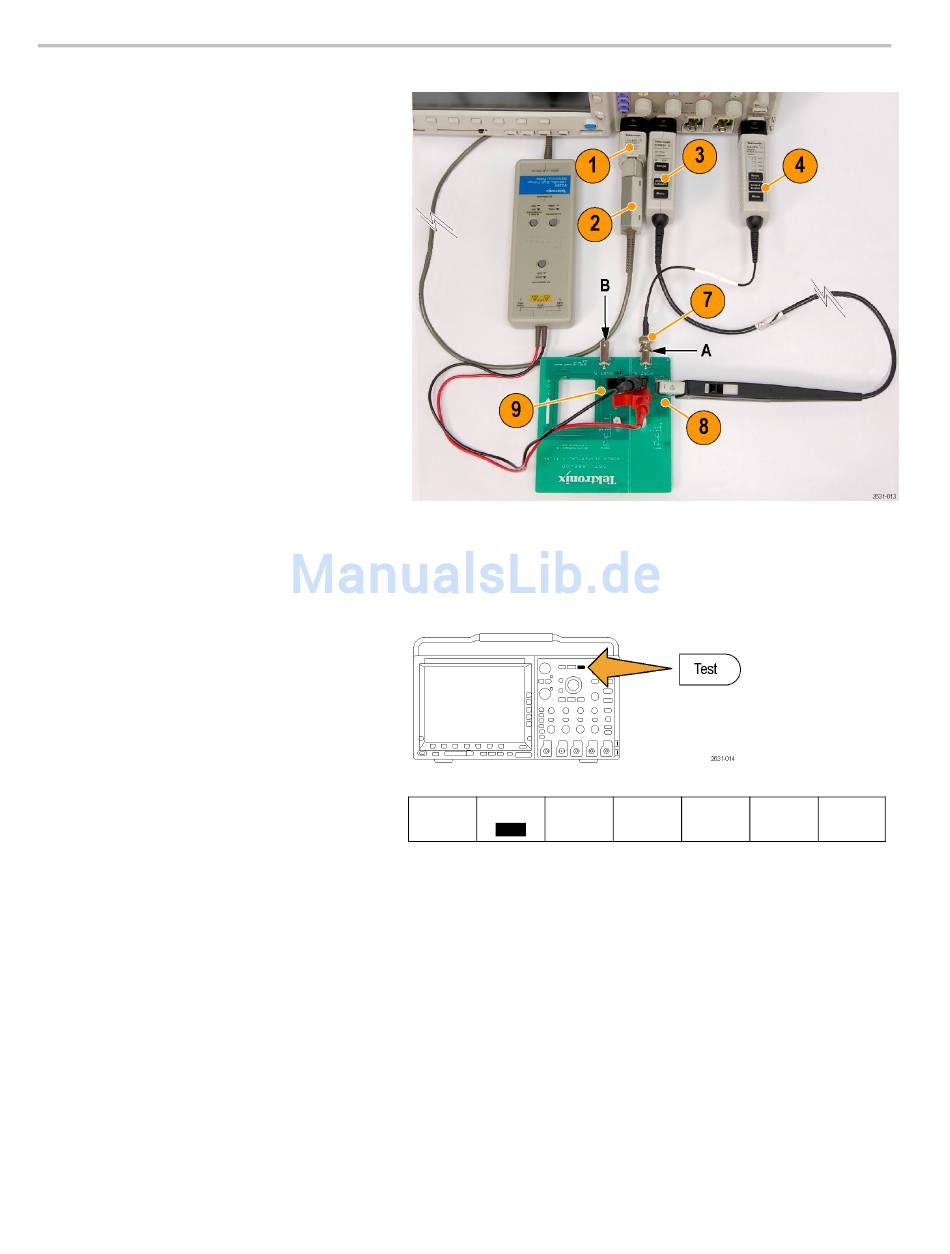

7. Schließen Sie den BNC-Anschluss des
TEK-DPG an die Deskew-Vorrichtung an,
wie in der Abbildung rechts dargestellt.
8. Schließen Sie den Tastkopf TCP0030 an
die Deskew-Vorrichtung an, wie in der
Abbildung rechts dargestellt. Vergewissern
Sie sich, dass die Polaritätspfeile auf dem
Stromtastkopf und der Vorrichtung korrekt
ausgerichtet sind. Schließen und verriegeln
Sie unbedingt den Schieber auf dem
Stromtastkopf.
9. Schließen Sie Spitze und Erdungsleiter
von Tastkopf P5205 an die Stifte auf der
Deskew-Vorrichtung an, wie in der Abbildung
rechts dargestellt.
10. Drücken Sie Default Setup.
11. Drücken Sie die Taste 2, um Kanal 2 zu
aktivieren.
12. Drücken Sie Auto-Setup.
13. Drücken Sie Test.
14. Drücken Sie Analyse.
15. Wählen Sie mit den Tasten auf dem
seitlichen Rahmen die Funktion Deskew
aus.
8
Anwen-
Analyse
dung
Keine
Benutzerhandbuch für die Leistungsanalysemodule DPO3PWR und DPO4PWR
