Bedienungsanleitung
®
Busch-Wächter
Pos: 12 /#Neustruktur#/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Funktion @ 11\mod_1279185435352_1.docx @ 83026 @ 111 @ 1
4

Aufbau und Funktion

Pos: 13 /#Neustruktur#/Online-Dokumentation/Aufbau und Funktion/Waechter/Funktionen - 6854 70 MasterLINE @ 28\mod_1347373855300_1.docx @ 232807 @ 2 @ 4
®
Der Busch-Wächter
70 MasterLINE ist ein Bewegungsmelder mit reduziertem Erfassungsbereich und eignet sich
für den Einsatz bei schmalen Reihenhäuser.
Der reduzierten Erfassungsbereich verhindert, dass bei geringem Abstand zwischen Haus und Bürgersteig durch
vorbeigehende Personen oder bei Bewegungen auf dem Nachbargrundstück, ständig das Licht einschaltet.
®
Die Busch-Wächter
sind Passiv-Infrarot-Bewegungsmelder, die über den KNX-Bus angeschlossene Verbraucher
schalten, wenn sich Wärmequellen im Erfassungsbereich bewegen.
®
Die Busch-Wächter
sind keine Einbruch- oder Überfallmelder.
Pos: 14 /#Neustruktur#/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Ausstattungsmerkmale @ 23\mod_1336557630140_1.docx @ 209134 @ 2 @ 1
4.1

Funktions- und Ausstattungsmerkmale

Pos: 15 /#Neustruktur#/Online-Dokumentation/Aufbau und Funktion/Waechter/Ausstattungsmerkmale - 6854 70 MasterLINE @ 29\mod_1348036639536_1.docx @ 233952 @ 111 @ 4
12 Metern Reichweite nach vorne und 4 Metern zu jeder Seite
4 Erfassungsebenen
Zustandsanzeige
Nachlaufzeit und Helligkeitsschaltschwelle (voneinander getrennt) einstellbar
Reduzierter Erfassungsbereich
Pos: 16 /#Neustruktur#/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Erfassungsbereiche @ 19\mod_1320393658466_1.docx @ 109557 @ 11222 @ 1
4.2

Erfassungsbereiche

Pos: 17 /#Neustruktur#/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/3. Ebene/U - Z/Übersicht der Erfassungsbereiche @ 18\mod_1308563903037_1.docx @ 106964 @ 222 @ 1
4.2.1
Übersicht der Erfassungsbereiche
Pos: 18 /#Neustruktur#/Online-Dokumentation/Erfassungsbereiche/Waechter/Erfassungsbereiche - 6854 - 70 MasterLINE @ 29\mod_1347536549389_1.docx @ 233260 @ 33 @ 4

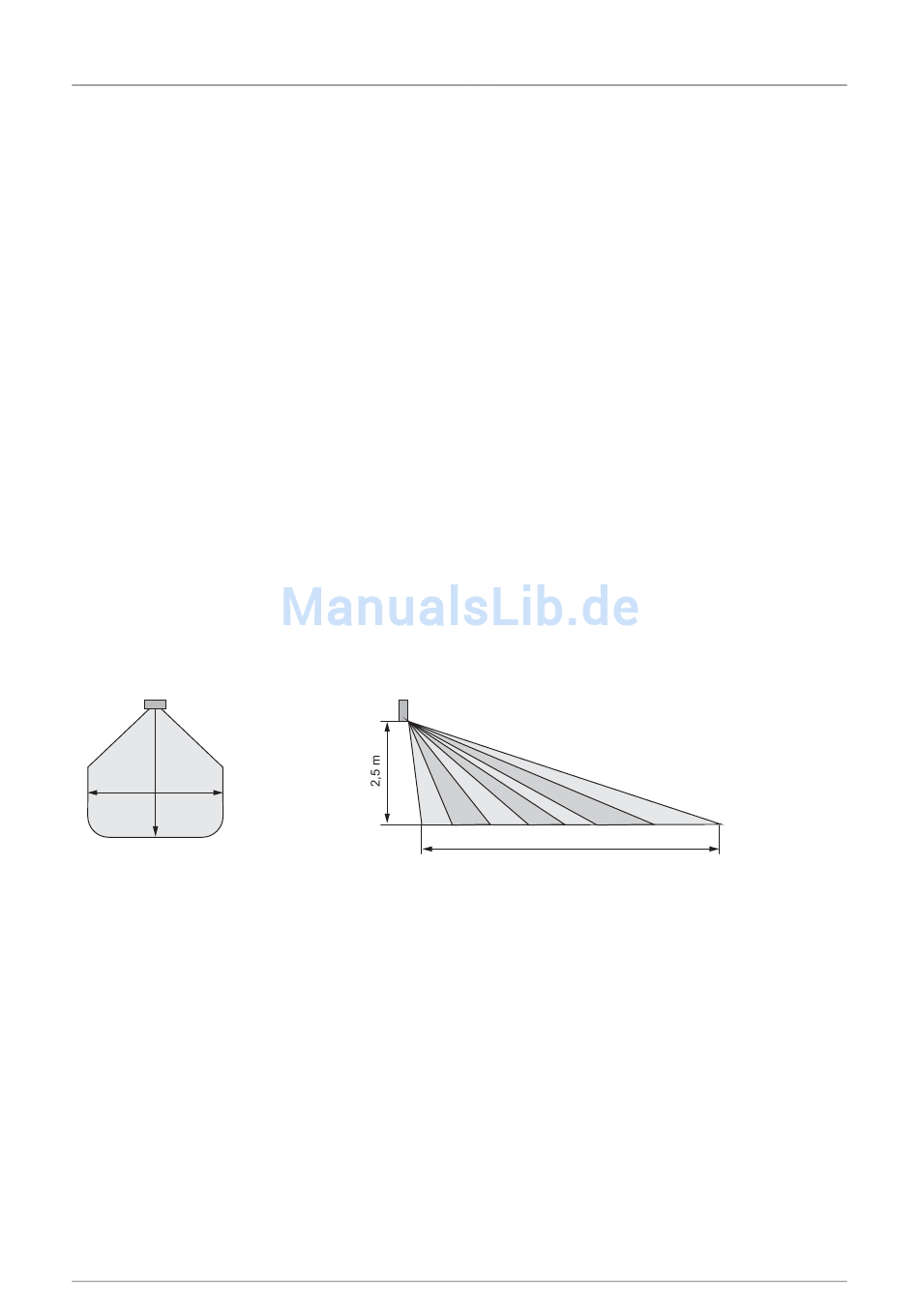

ca. 8 m
max. 12 m
Abb. 1:
Reichweite
Erfassungsbereich
Der Erfassungsbereich liegt bei 70° und die Reichweite liegt bei 12 Metern nach vorne und vier Meter zu
jeder Seite.
Wandmontage
Bei einer Wandmontage in einer Höhe von maximal 2,5 m bietet der Bewegungsmelder eine optimale
Überwachung.
Pos: 19 /#Neustruktur#/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 111 @ 1
Bedienungsanleitung | 0073-1-8105
Aufbau und Funktion
12 m
— 4 —
