Busch-Wächter
Pos: 31 /#Neustruktur#/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer Anschluss @ 21\mod_1328177051724_1.docx @ 138041 @ 123333333 @ 1
6.3

Elektrischer Anschluss

Pos: 32 /#Neustruktur#/Online-Dokumentation/Anschluss/Waechter/Anschluss - 6854 70 -- MasterLINE @ 28\mod_1346844068086_1.docx @ 230374 @ 1333 @ 4
6.3.1

Standardanschluss

16A
L
N
N L

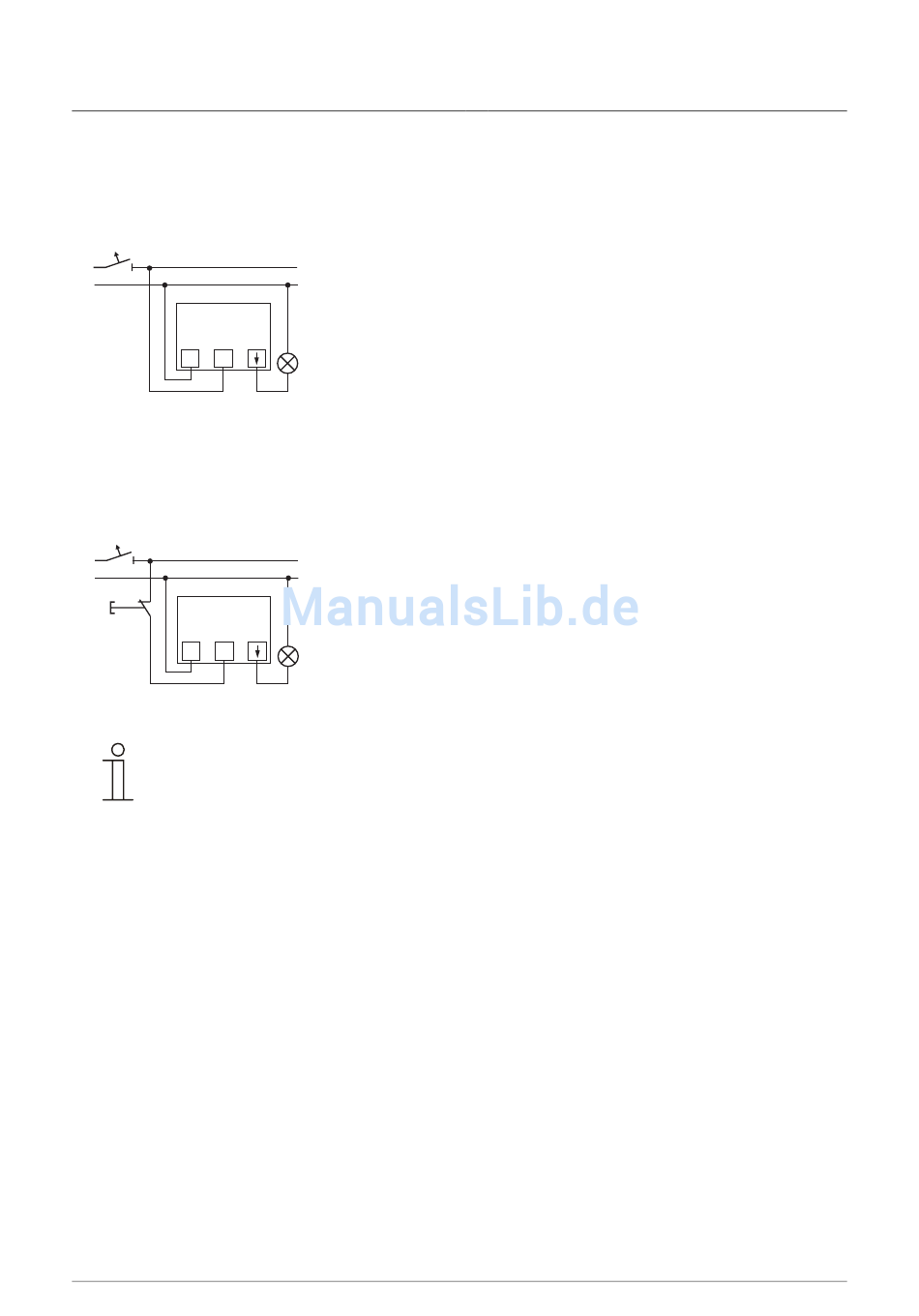

Abb. 6: Universal-Relais-Einsatz
6.3.2

Standardanschluss mit Nebenstellen-Taster

16A
L
N
N L
Abb. 7: Universal-Relais-Einsatz mit Nebenstellen-Taster
Hinweis
Nähere Infos siehe Kapitel „Nebenstellenbetrieb" 8.3 auf der Seite 15.
Bedienungsanleitung | 0073-1-8105
Montage und elektrischer
Anschluss
— 11 —
