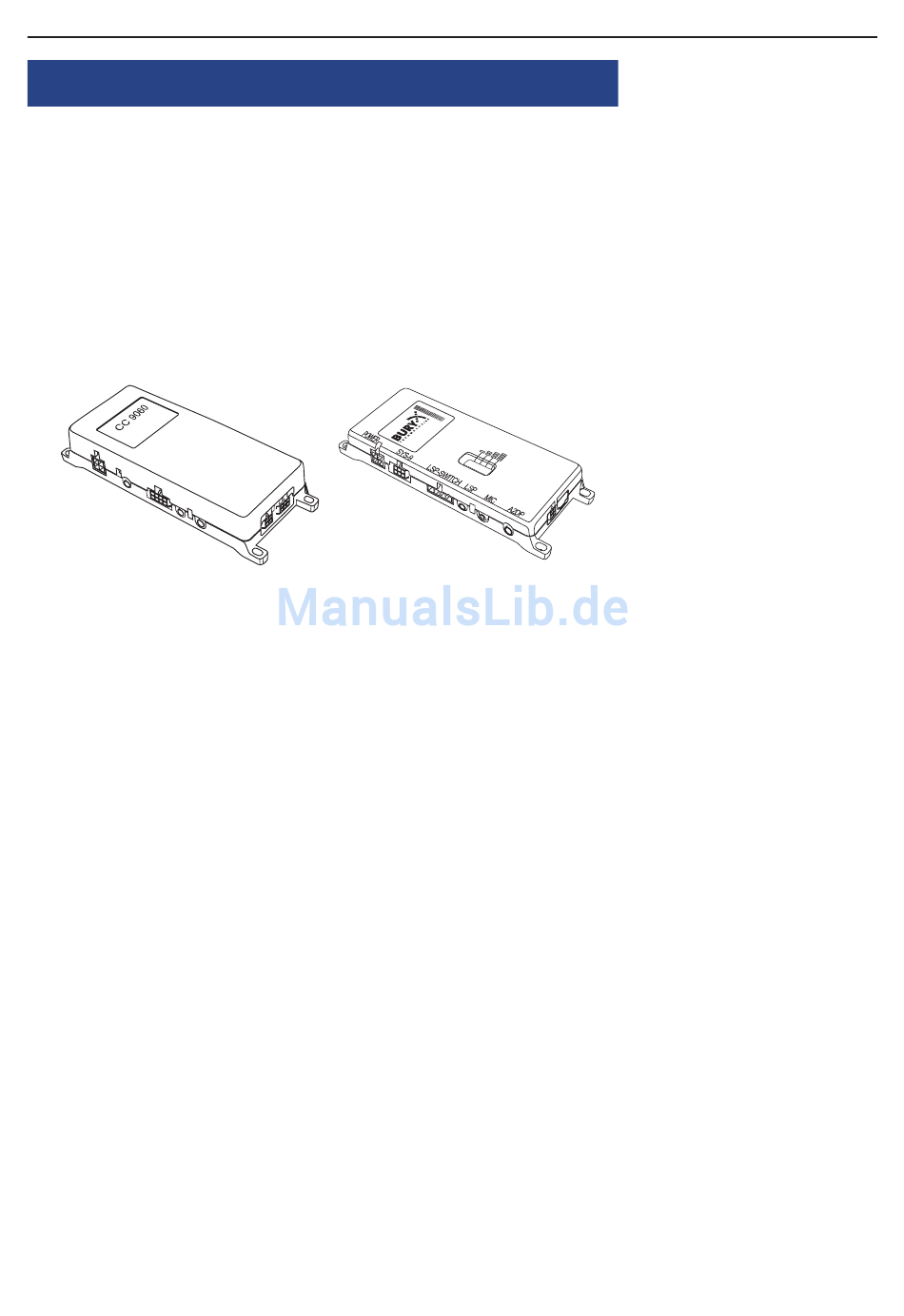

5. Anschlüsse an der Elektronikbox
Bei der Zusammenstellung der Produktvarianten können unterschied-
liche Elektronikboxen zum Einsatz kommen. Diese unterscheiden sich
von der Anordnung und der Anzahl der Anschlüsse sowie in den Ab-
messungen. Die Box 1 wird später komplett durch die Box 2 ersetzt.
An der Elektronikbox werden die anderen Komponenten der Frei-
sprecheinrichtung angeschlossen. Folgende Anschlüsse sind gegeben:
Box 1
1
2
3 4
5
Anschlussmöglichkeiten:
1
Stromversorgung
2
AUX-Out
3
Anschluss für zusätzliches Zubehör
4
externer Lautsprecher
5
Mikrofon
6
Monitor
7
basePlate System 9 passend für CC 9060
8
interne Lautsprecherumschaltbox
(je nach Variante vorhanden oder nicht)
1
7
8
7
6
Box 2
3
4
6
5
2
9
