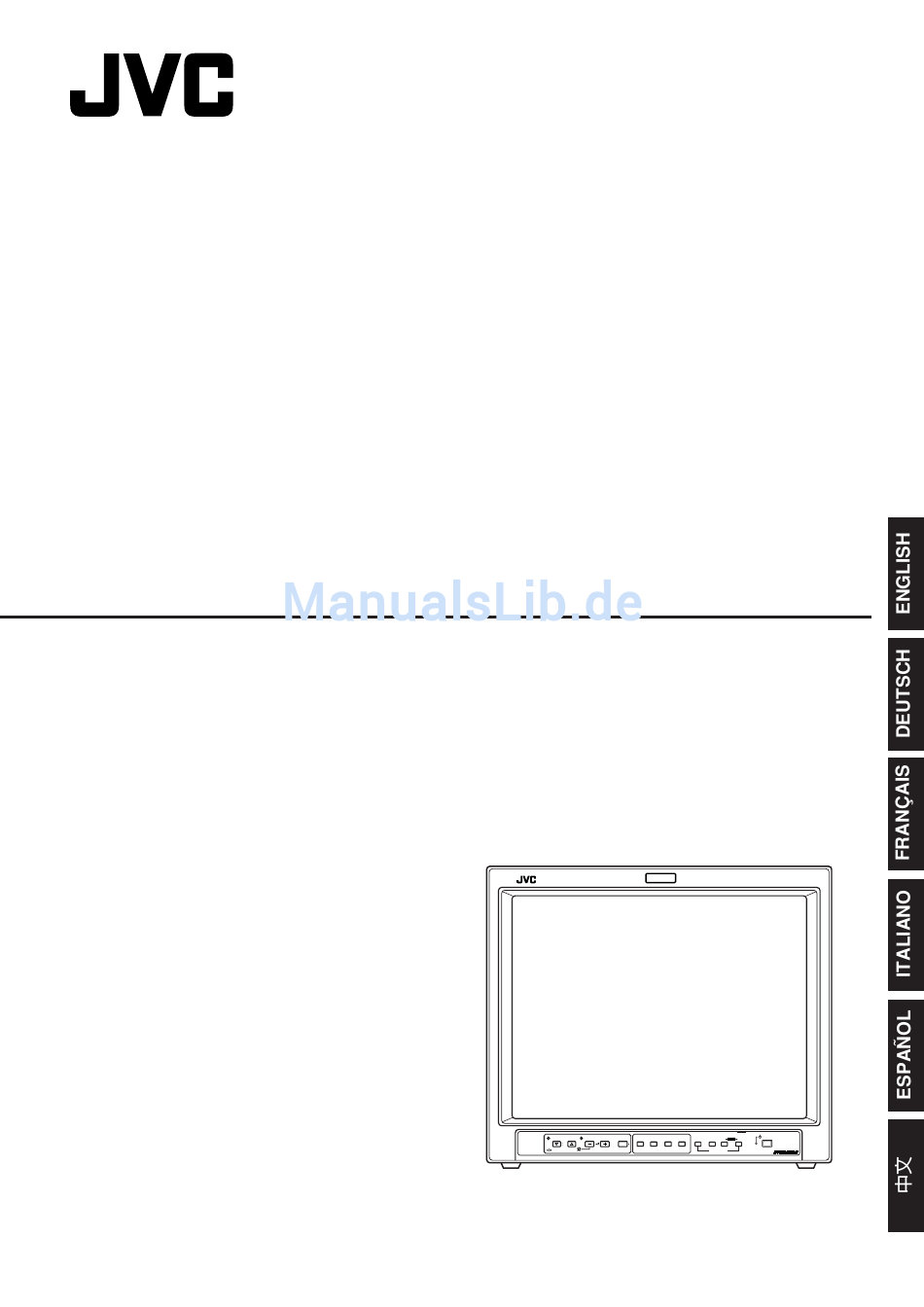

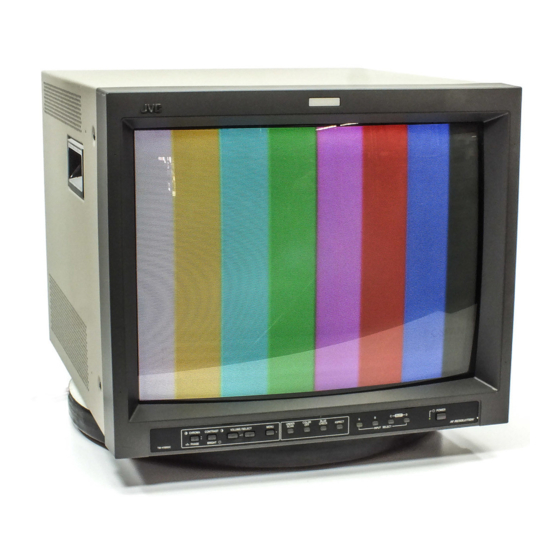

COLOR VIDEO MONITOR
BEDIENUNGSANLEITUNG : FARB-VIDEO-MONITOR
MANUEL D'INSTRUCTIONS : MONITEUR VIDÉO COULEUR
ISTRUZIONI : MONITOR VIDEO A COLORI
MANUAL DE INSTRUCCIONES : MONITOR DE VIDEO A COLOR
使用說明書：彩色視頻監視器
TM-H1950CG
TM-H1750CG
INSTRUCTIONS
UNDER
COLOR
BLUE
CHROMA
CONTRAST
VOLUME/SELECT
MENU
SCAN
OFF
CHECK
ASPECT
BRIGHT
PHASE
TM-H1950CG
(TM-H1950CG shown)
(Gezeigtes Modell ist TM-H1950CG)
(TM-H1950CG montré)
(Modello TM-H1950CG)
(Muestra de TM-H1950CG)
(TM-H1950CG 圖)
POWER
A
B
C
SLOT
D
INPUT SELECT
LCT1025-003A-H
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JVC TM-H1750CG
Inhaltszusammenfassung für JVC TM-H1750CG
- Seite 1 COLOR VIDEO MONITOR BEDIENUNGSANLEITUNG : FARB-VIDEO-MONITOR MANUEL D’INSTRUCTIONS : MONITEUR VIDÉO COULEUR ISTRUZIONI : MONITOR VIDEO A COLORI MANUAL DE INSTRUCCIONES : MONITOR DE VIDEO A COLOR 使用說明書：彩色視頻監視器 TM-H1950CG INSTRUCTIONS TM-H1750CG POWER UNDER COLOR BLUE CHROMA CONTRAST VOLUME/SELECT MENU SCAN...
- Seite 3 BEDIENUNGSANLEITUNG FARB-VIDEO-MONITOR TM-H1950CG TM-H1750CG Vielen Dank für den Kauf dieses Farb-Monitors von JVC. Bitte lesen Sie diese Bedienungsanleitung vor Ingebrauchnahme sorgfältig durch, um einen einwandfreien Betrieb sicherzustellen.
-
Seite 4: Sicherheitshinweise
FCC-HINWEISE (nur für die USA) unsachgemäße Handhabung und Bedienung des Monitors ACHTUNG: Umbauten und Veränderungen am Gerät verursacht werden können, unbedingt die folgenden ohne Zustimmung von JVC können zum Erlöschen der Sicherheitshinweise beachten! Betriebserlaubnis für dieses Gerät führen. ACHTUNG HINWEIS: Es wird bestätigt, daß dieses Gerät geprüft wurde und den Grenzdaten für digitale Vorrichtungen der... -
Seite 5: Inhaltsverzeichnis
NETZANSCHLUSS Dieses Gerät arbeitet mit einer Netzspannung von 120 V Wechselspannung (USA und Kanada) und 230 Volt Wechselspannung (Europa/Großbritannien). Die beigefügten Netzkabel sind für die hier nachfolgend aufgeführten Netzspannungen und Länder ausgelegt. Ausschließlich das geeignete Netzkabel verwenden, damit die jeweils gültigen Sicherheits- und EMC-Bestimmungen eingehalten werden. -
Seite 6: Die Bedienelemente Und Ihre Funktionen
DIE BEDIENELEMENTE UND IHRE FUNKTIONEN VORDERANSICHT <Vorderseite> UNDER COLOR BLUE POWER CHROMA CONTRAST VOLUME/SELECT MENU ASPECT SLOT SCAN CHECK PHASE BRIGHT INPUT SELECT 9 10 11 UNDER COLOR BLUE POWER CHROMA CONTRAST VOLUME/SELECT MENU SCAN CHECK ASPECT SLOT PHASE BRIGHT INPUT SELECT TM-H1950CG (Vorderansicht von TM-H1950CG) -
Seite 7: Rückansicht
RÜCKANSICHT <Rückseite> VIDEO A REMOTE VIDEO B VIDEO A VIDEO B AUDIO A AUDIO B AUDIO A (Rückansicht von TM-H1950CG) AUDIO B Videoanschlüsse B (Y/C) [VIDEO B Y/C IN/ OUT] Diese Buchsen sind als S-Video-Eingang (IN) und - Karteneinbaufach (SLOT) Ausgang (OUT) ausgelegt. - Seite 8 DIE BEDIENELEMENTE UND IHRE FUNKTIONEN (Forts.) RÜCKANSICHT <Rückseite> An Netzsteckdose Ausführung für die REMOTE (120 V U.S.A und Kanada Wechselspannung, 50 Hz/60 Hz) VIDEO A An Netzsteckdose VIDEO B (230 V Wechselspannung, 50 Hz/60 Hz) AUDIO A AUDIO B Ausführung für Europa Ausführung für England (Rückansicht von TM-H1950CG) Hauptschalter...
-
Seite 9: Eingangskarte Für Komponenten-/Rgb-Signal
DIE BEDIENELEMENTE UND IHRE FUNKTIONEN (OPTIONALE EINGANGSKARTE) EINGANGSKARTE FÜR KOMPONENTEN-/RGB-SIGNAL (OPTIONAL: IF-C01COMG) Video-Eingänge/Ausgänge Die Eingänge (IN) und Ausgänge (OUT) sind für Komponenten- und RGB-Signale ausgelegt. Eingänge und Ausgänge sind durchgeschleift. (Ist die OUT-Buchse unbelegt, wird automatisch für die IN- Buchse die Abschlussschaltung aktiviert.) Zur Wahl des Komponentensignals:INPUT SELECTC drücken. -
Seite 10: Vorbereitung
VORBEREITUNG INSTALLIEREN VON STECKKARTEN 1. Diesen Monitor mit dem Hauptschalter ausschalten und das Netzkabel von der Netzsteckdose abziehen. 2. Die Steckplatzabdeckung des zu verwendenden Steckplatzes entfernen. Hierzu die zugehörigen Halteschrauben entfernen. Rückseite von TM-H1950CG REMOTE Steckplatzabdeckung VIDEO A VIDEO B 3. -
Seite 11: Anbringen Der Netzkabelarretierung
ANBRINGEN DER NETZKABELARRETIERUNG Die mitgelieferte Netzkabelhalterung verhindert ein unbeabsichtigtes Abziehen des Netzkabels vom Netzeingang. Die Arretierung besteht aus zwei Teilen: Fassung und Haube. 1. Die Fassung an der auf der Monitorrückseite befindlichen Netzeingangsbuchse mit den beiden mitgelieferten Schrauben befestigen. Vorsicht: Ausschließlich die mitgelieferten Schrauben verwenden. -
Seite 12: Grundsätzliche Bedienschritte
GRUNDSÄTZLICHE BEDIENSCHRITTE BASISFUNKTIONEN STATUS-Anzeige (PAL oder NTSC) 1. Den Hauptschalter drücken, um den Monitor mit Netzstrom zu versorgen. 2. Das Gerät mit dem Schalter POWER einschalten. ein (ON) : Die Betriebsspannung wird eingeschaltet. (Leuchtende Stromversorgungsanzeige) POWER Grün: Netzversorgung und Betriebsspannung (im normalen Betrieb) sind eingeschaltet. -
Seite 13: Einstellfunktionen Für Dasvideosignal
EINSTELLFUNKTIONEN FÜR DASVIDEOSIGNAL Zur Einstellung der Videofunktionen dienen die folgenden Tasten: UNDER SCAN Die Taste UNDER SCAN drücken, um den Underscan-Modus zu aktivieren. Das hierbei verkleinerte Bild kann einschließlich des ansonsten nicht sichtbaren Randbereichs auf dem Bildschirm gezeigt und überprüft werden. COLOR OFF Die Taste COLOR OFF drücken, um den Schwarzweiß-Modus zu aktivieren, in dem ausschließlich das Luminanzsignal verfügbar ist. -
Seite 14: Gebrauch Der Menüfunktionen
GEBRAUCH DER MENÜFUNKTIONEN AUFRUF UND ANZEIGE IM MENÜ-MODUS <MENU> (EINSTELLSCHRITTE) Anzeigen für das Menü <MENU> Die folgenden Menüpunkte sind einstellbar. < MENU > Die Einstellung nach Erfordernissen vornehmen. APERTURE : 00 ADJ. BAR POSI. : LOWER • APERTURE • COLOR SYSTEM COLOR TEMP. - Seite 15 AUFRUF UND ANZEIGE IM MENÜ-MODUS <SET- UP MENU> (EINSTELLSCHRITTE) Die folgenden Menüpunkte sind einstellbar. Anzeigen für das Menü • PICTURE SUB ADJ. • WHITE BALANCE • REMOTE SYSTEM <SET-UP MENU> • H. POSITION • CONTROL LOCK • INPUT REMOTE • V. POSITION •...
- Seite 16 GEBRAUCH DER MENÜFUNKTIONEN (Forts.) Menüeinträge Einstellfunktion Einstellbereich PICTURE SUB ADJ. Bilduntereinstellung Dient zur Wahl von CONTRAST/BRIGHT/CHROMA/PHASE. Das zugehörige Einstellmenü wird gezeigt. Zur Einstellung die Funktionsanzeige wählen. + 01 + 09 + 10 – 10 – 9 – 01 • • CONTRAST Kontrasteinstellung •...
-
Seite 17: Aufruf Der Anfangseinstellungen
AUFRUF DER ANFANGSEINSTELLUNGEN AUFRUF UND ANZEIGE IM RÜCKSTELL-MODUS FÜR MENÜ <SET-UP MENU> RESET Menüpunkte (im Menü <MENU> und <SET-UP MENU>), Bildeinstellwerte und Anzeigen für das Menü Lautstärkepegel können auf die Anfangseinstellung (Grundeinstellung) ab Werk <SET-UP MENU> RESET rückgestellt werden. <SET–UP MENU> RESET 1. -
Seite 18: Einfaches Anschlussbeispiel
EINFACHES ANSCHLUSSBEISPIEL Hinweise: • Vor der Anschlußherstellung sicherstellen, daß alle Geräte ausgeschaltet sind. • Diese Anschlußbeispiele geben nur einen begrenzten Überblick zu den verschiedenen Anschlußmöglichkeiten dieses Monitors. Beachten Sie jeweils auch unbedingt die zum (zu den) anzuschließenden Gerät(en) mitgelieferte Anleitung. •... - Seite 19 VIDEO B (Y/C) Anschlussbeispiel (Wenn Eingang B (Y/C) gewählt wird) VIDEO A VIDEO B Videokamera Y/C (S-Video) Videorekorder (Y/C (S-Video)-signalkabel) Monitor Y/C (S-Video) (Y/C (S-Video)-signalkabel) AUDIO A Monitor Videorekorder AUDIO B Audio Audio (Audiosignalkabel) (Audiosignalkabel) : Signalfluss...
-
Seite 20: Verwendung Einer Externen Steuereinheit
VERWENDUNG EINER EXTERNEN STEUEREINHEIT BETRIEB MIT EINER EXTERNEN STEUEREINHEIT Dieser Monitor hat einen Anschluss zur externen Steuerung ausgelegt. Der Steuermodus, MAKE (Schaltzustand) oder TRIG. (Triggersignal), kann bei dem Eintrag REMOTE SYSTEM im <SET-UP MENU> gewählt werden. MAKE (Schaltzustand) : Der Schaltzustand wird hergestellt, indem die Kontakte 1 bis 14 an Masse (Kontakt 15) gelegt werden. -
Seite 21: Störungssuche
STÖRUNGSSUCHE Dieser Abschnitt listet einige mögliche Funktionsbeeinträchtigungen und geeignete Abhilfemaßnahmen auf. Falls die hier aufgeführten Abhilfeschritte keine Wirkung zeigen, sollten Sie das Monitor-Netzkabel abziehen und Ihren JVC Fachhändler oder JVC Service zu Rate ziehen. Störung Prüfpunkte Abhilfe Keine Ist das Netzkabel locker oder abgetrennt? Den Kabelstecker fest aufstecken. -
Seite 22: Technische Daten
TECHNISCHE DATEN MODELL TM-H1950CG TM-H1750CG Farb-Video-Monitor Farbsystem PAL, NTSC (3,58) Bildröhre 49 cm (diagonal), 44 cm (diagonal), 90° Ablenkung, Inline, Dot-Trio 90° Ablenkung, Inline, Dot-Trio (0,27 mm Phosphor-Dot-Trio-Dichte) (0,27 mm Phosphor-Dot-Trio-Dichte) Effektive Bildfläche Breite 365,8 mm Breite 327,5 mm Höhe 274,3 mm Höhe... -
Seite 23: Abmessungen
CHECK ASPECT SLOT PHASE BRIGHT INPUT SELECT TM-H1950CG 380,4 95,7 ø 20 * Die Sternchensymbole ( ) kennzeichnen die Abmessungen der Vorderseite. [TM-H1750CG] Einheit: mm < Vorderansicht > < Seitenansicht > 336,3 UNDER COLOR BLUE POWER CHROMA CONTRAST VOLUME/SELECT MENU... -
Seite 24: Appendix
Pinbelegung der Y/C-Buchse (4-pol. Mini-DIN) Pin-Nr. Signal Erde (Y) Erde (C) APPENDIX: ANSCHLUSSBEISPIELE FÜR DIE SDI-STECKKARTE ● Zur Verwendung der Buchsen SWITCHED OUT muss die Netzversorgung eingeschaltet sein (ON). In Unterscheidung zu einem durchgeschleiften Ausgang liefert diese Buchse “Relock”-Digitalsignale. ● Der Signalausgang von Anschluss SWITCHED OUT kann geändert werden, indem INPUT C (SDI 1) oder INPUT D (SDI 2) gewählt wird. - Seite 25 © 2007 Victor Company of Japan, Limited 1107STH-MW-MT...
