VORBEREITUNG

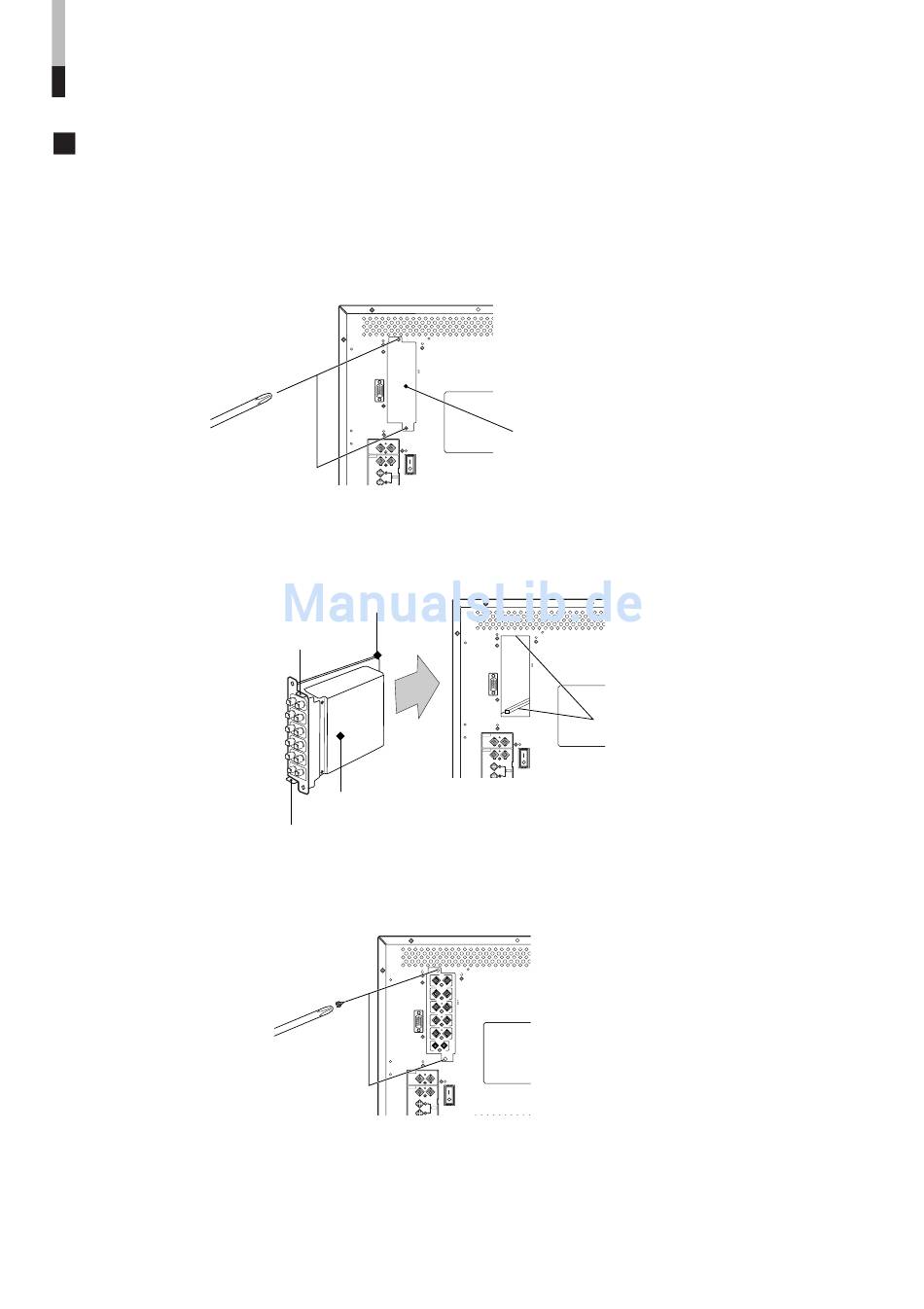

INSTALLIEREN VON STECKKARTEN
1. Diesen Monitor mit dem Hauptschalter ausschalten und das Netzkabel von der Netzsteckdose
abziehen.
2. Die Steckplatzabdeckung des zu verwendenden Steckplatzes entfernen. Hierzu die zugehörigen
Halteschrauben entfernen.
3. Die Steckkarte (grüne Platine) in den Steckplatz an den Führungen oben und unten ansetzen und in
den Steckplatz einschieben.
4. Die Steckkarte einschieben, bis die Anschlussleiste an der Rückseite des
Monitors anliegt.
5. Die Steckkarte mit den in Schritt 2 entfernten Schrauben festschrauben.
HINWEIS : Niemals die Platinen oder Anschlussbuchsen der
Steckkarte berühren.
Niemals die Steckplatzabdeckungen entfernen,
wenn der zugehörige Steckplatz nicht belegt
werden soll.
8
REMOTE
VIDEO A
IN
OUT
VIDEO B
IN
OUT
IN
Y/C
Die Platine auf die
Führungen ausrichten.
Riegel
Steckkarte (die Abbildung zeigt
IF-C01COMG)
Riegel
REMOTE
VIDEO A
IN
OUT
VIDEO B
IN
OUT
IN
Y/C
Rückseite von TM-H1950CG
Steckplatzabdeckung
REMOTE
Führungen
VIDEO A
IN
OUT
VIDEO B
IN
OUT
IN
Y/C
