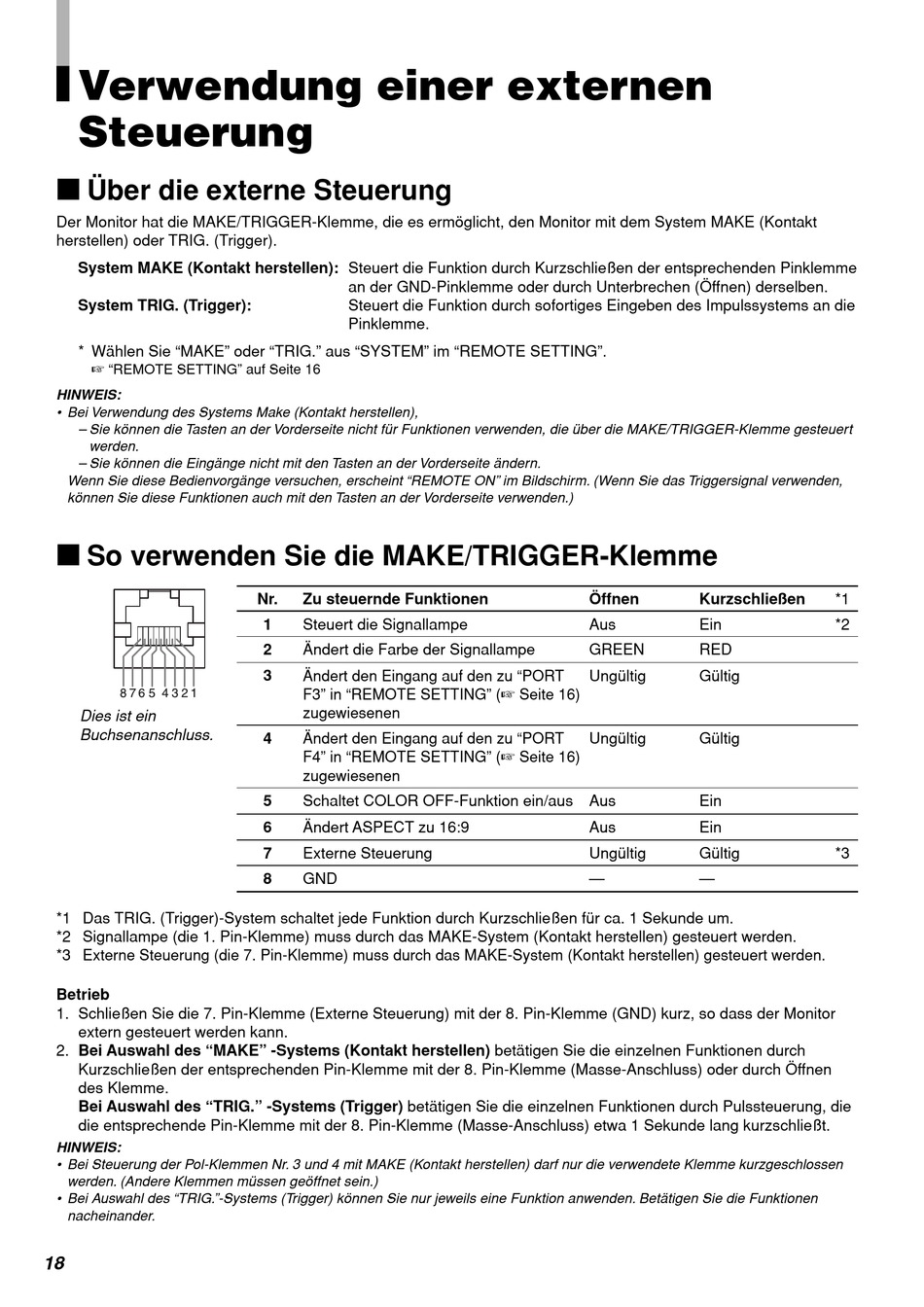

Verwendung einer externen
Steuerung
7
Über die externe Steuerung
Der Monitor hat die MAKE/TRIGGER-Klemme, die es ermöglicht, den Monitor mit dem System MAKE (Kontakt
herstellen) oder TRIG. (Trigger).
System MAKE (Kontakt herstellen): Steuert die Funktion durch Kurzschließen der entsprechenden Pinklemme
System TRIG. (Trigger):
* Wählen Sie "MAKE" oder "TRIG." aus "SYSTEM" im "REMOTE SETTING".
☞ "REMOTE SETTING" auf Seite 16
HINWEIS:
• Bei Verwendung des Systems Make (Kontakt herstellen),
– Sie können die Tasten an der Vorderseite nicht für Funktionen verwenden, die über die MAKE/TRIGGER-Klemme gesteuert
werden.
– Sie können die Eingänge nicht mit den Tasten an der Vorderseite ändern.
Wenn Sie diese Bedienvorgänge versuchen, erscheint "REMOTE ON" im Bildschirm. (Wenn Sie das Triggersignal verwenden,
können Sie diese Funktionen auch mit den Tasten an der Vorderseite verwenden.)
7
So verwenden Sie die MAKE/TRIGGER-Klemme
Dies ist ein
Buchsenanschluss.
*1 Das TRIG. (Trigger)-System schaltet jede Funktion durch Kurzschließen für ca. 1 Sekunde um.
*2 Signallampe (die 1. Pin-Klemme) muss durch das MAKE-System (Kontakt herstellen) gesteuert werden.
*3 Externe Steuerung (die 7. Pin-Klemme) muss durch das MAKE-System (Kontakt herstellen) gesteuert werden.
Betrieb
1. Schließen Sie die 7. Pin-Klemme (Externe Steuerung) mit der 8. Pin-Klemme (GND) kurz, so dass der Monitor
extern gesteuert werden kann.
2. Bei Auswahl des "MAKE" -Systems (Kontakt herstellen) betätigen Sie die einzelnen Funktionen durch
Kurzschließen der entsprechenden Pin-Klemme mit der 8. Pin-Klemme (Masse-Anschluss) oder durch Öffnen
des Klemme.
Bei Auswahl des "TRIG." -Systems (Trigger) betätigen Sie die einzelnen Funktionen durch Pulssteuerung, die
die entsprechende Pin-Klemme mit der 8. Pin-Klemme (Masse-Anschluss) etwa 1 Sekunde lang kurzschließt.
HINWEIS:
• Bei Steuerung der Pol-Klemmen Nr. 3 und 4 mit MAKE (Kontakt herstellen) darf nur die verwendete Klemme kurzgeschlossen
werden. (Andere Klemmen müssen geöffnet sein.)
• Bei Auswahl des "TRIG."-Systems (Trigger) können Sie nur jeweils eine Funktion anwenden. Betätigen Sie die Funktionen
nacheinander.
18
an der GND-Pinklemme oder durch Unterbrechen (Öffnen) derselben.
Steuert die Funktion durch sofortiges Eingeben des Impulssystems an die
Pinklemme.
Nr.
Zu steuernde Funktionen
1
Steuert die Signallampe
2
Ändert die Farbe der Signallampe
3
Ändert den Eingang auf den zu "PORT
F3" in "REMOTE SETTING" (☞ Seite 16)
zugewiesenen
4
Ändert den Eingang auf den zu "PORT
F4" in "REMOTE SETTING" (☞ Seite 16)
zugewiesenen
5
Schaltet COLOR OFF-Funktion ein/aus Aus
6
Ändert ASPECT zu 16:9
7
Externe Steuerung
8
GND
Öffnen
Kurzschließen
Aus
Ein
GREEN
RED
Ungültig
Gültig
Ungültig
Gültig
Ein
Aus
Ein
Ungültig
Gültig
—
—
*1
*2
*3
