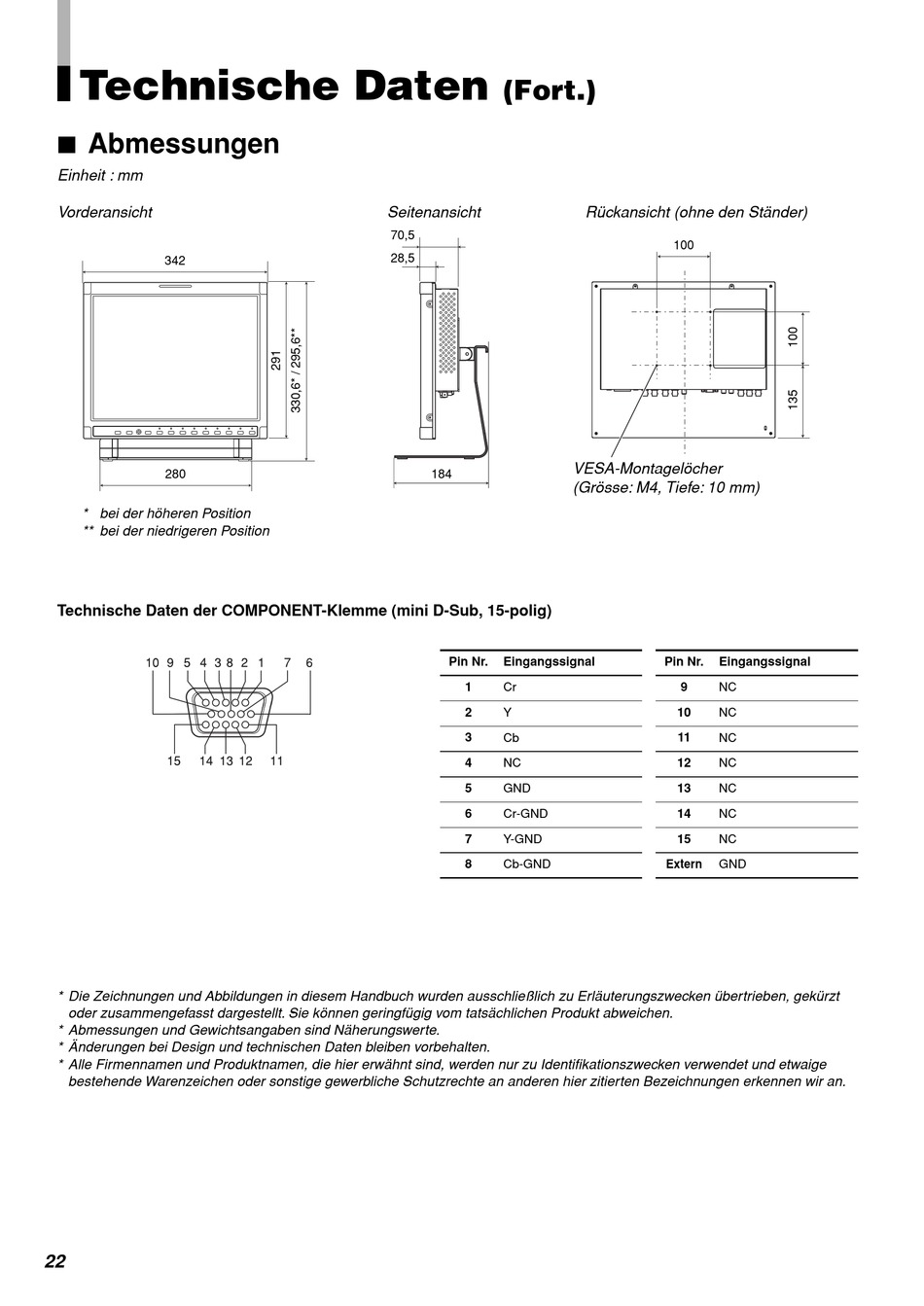

Technische Daten
7 Abmessungen
Einheit : mm
Vorderansicht
342
280
* bei der höheren Position
** bei der niedrigeren Position
Technische Daten der COMPONENT-Klemme (mini D-Sub, 15-polig)
* Die Zeichnungen und Abbildungen in diesem Handbuch wurden ausschließlich zu Erläuterungszwecken übertrieben, gekürzt
oder zusammengefasst dargestellt. Sie können geringfügig vom tatsächlichen Produkt abweichen.
* Abmessungen und Gewichtsangaben sind Näherungswerte.
* Änderungen bei Design und technischen Daten bleiben vorbehalten.
* Alle Firmennamen und Produktnamen, die hier erwähnt sind, werden nur zu Identifikationszwecken verwendet und etwaige
bestehende Warenzeichen oder sonstige gewerbliche Schutzrechte an anderen hier zitierten Bezeichnungen erkennen wir an.
22
(Fort.)
Seitenansicht
70,5
28,5
184
Pin Nr.
Eingangssignal
1
Cr
2
Y
3
Cb
4
NC
5
GND
6
Cr-GND
7
Y-GND
8
Cb-GND
Rückansicht (ohne den Ständer)
100
VESA-Montagelöcher
(Grösse: M4, Tiefe: 10 mm)
Pin Nr.
Eingangssignal
9
NC
10
NC
11
NC
12
NC
13
NC
14
NC
15
NC
Extern
GND
