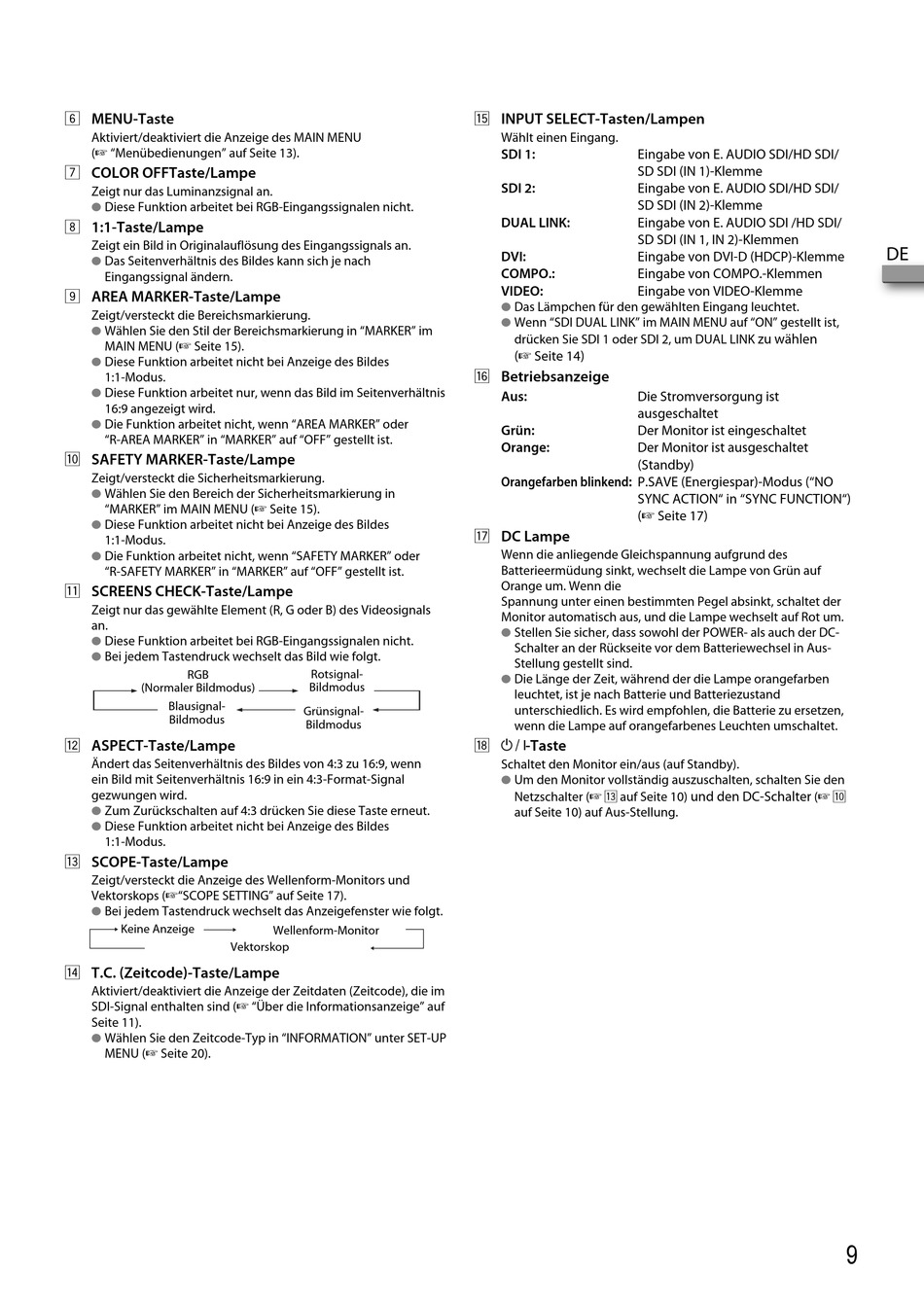

6 MENU-Taste
Aktiviert/deaktiviert die Anzeige des MAIN MENU
(☞ "Menübedienungen" auf Seite 13).
7 COLOR OFFTaste/Lampe
Zeigt nur das Luminanzsignal an.
●
Diese Funktion arbeitet bei RGB-Eingangssignalen nicht.
8 1:1-Taste/Lampe
Zeigt ein Bild in Originalauflösung des Eingangssignals an.
●
Das Seitenverhältnis des Bildes kann sich je nach
Eingangssignal ändern.
9 AREA MARKER-Taste/Lampe
Zeigt/versteckt die Bereichsmarkierung.
●
Wählen Sie den Stil der Bereichsmarkierung in "MARKER" im
MAIN MENU (☞ Seite 15).
●
Diese Funktion arbeitet nicht bei Anzeige des Bildes
1:1-Modus.
●
Diese Funktion arbeitet nur, wenn das Bild im Seitenverhältnis
16:9 angezeigt wird.
●
Die Funktion arbeitet nicht, wenn "AREA MARKER" oder
"R-AREA MARKER" in "MARKER" auf "OFF" gestellt ist.
p SAFETY MARKER-Taste/Lampe
Zeigt/versteckt die Sicherheitsmarkierung.
●
Wählen Sie den Bereich der Sicherheitsmarkierung in
"MARKER" im MAIN MENU (☞ Seite 15).
●
Diese Funktion arbeitet nicht bei Anzeige des Bildes
1:1-Modus.
●
Die Funktion arbeitet nicht, wenn "SAFETY MARKER" oder
"R-SAFETY MARKER" in "MARKER" auf "OFF" gestellt ist.
q SCREENS CHECK-Taste/Lampe
Zeigt nur das gewählte Element (R, G oder B) des Videosignals
an.
●
Diese Funktion arbeitet bei RGB-Eingangssignalen nicht.
●
Bei jedem Tastendruck wechselt das Bild wie folgt.
RGB
(Normaler Bildmodus)
Blausignal-
Bildmodus
w ASPECT-Taste/Lampe
Ändert das Seitenverhältnis des Bildes von 4:3 zu 16:9, wenn
ein Bild mit Seitenverhältnis 16:9 in ein 4:3-Format-Signal
gezwungen wird.
●
Zum Zurückschalten auf 4:3 drücken Sie diese Taste erneut.
●
Diese Funktion arbeitet nicht bei Anzeige des Bildes
1:1-Modus.
e SCOPE-Taste/Lampe
Zeigt/versteckt die Anzeige des Wellenform-Monitors und
Vektorskops (☞"SCOPE SETTING" auf Seite 17).
●
Bei jedem Tastendruck wechselt das Anzeigefenster wie folgt.
Keine Anzeige
Vektorskop
r T.C. (Zeitcode)-Taste/Lampe
Aktiviert/deaktiviert die Anzeige der Zeitdaten (Zeitcode), die im
SDI-Signal enthalten sind (☞ "Über die Informationsanzeige" auf
Seite 11).
●
Wählen Sie den Zeitcode-Typ in "INFORMATION" unter SET-UP
MENU (☞ Seite 20).
Rotsignal-
Bildmodus
Grünsignal-
Bildmodus
Wellenform-Monitor
t INPUT SELECT-Tasten/Lampen
Wählt einen Eingang.
SDI 1:
Eingabe von E. AUDIO SDI/HD SDI/
SD SDI (IN 1)-Klemme
SDI 2:
Eingabe von E. AUDIO SDI/HD SDI/
SD SDI (IN 2)-Klemme
DUAL LINK:
Eingabe von E. AUDIO SDI /HD SDI/
SD SDI (IN 1, IN 2)-Klemmen
DVI:
Eingabe von DVI-D (HDCP)-Klemme
COMPO.:
Eingabe von COMPO.-Klemmen
VIDEO:
Eingabe von VIDEO-Klemme
●
Das Lämpchen für den gewählten Eingang leuchtet.
●
Wenn "SDI DUAL LINK" im MAIN MENU auf "ON" gestellt ist,
drücken Sie SDI 1 oder SDI 2, um DUAL LINK
(☞ Seite 14)
y Betriebsanzeige
Aus:
Die Stromversorgung ist
ausgeschaltet
Grün:
Der Monitor ist eingeschaltet
Orange:
Der Monitor ist ausgeschaltet
(Standby)
Orangefarben blinkend: P.SAVE (Energiespar)-Modus ("NO
SYNC ACTION" in "SYNC FUNCTION")
(☞ Seite 17)
u DC Lampe
Wenn die anliegende Gleichspannung aufgrund des
Batterieermüdung sinkt, wechselt die Lampe von Grün auf
Orange um. Wenn die
Spannung unter einen bestimmten Pegel absinkt, schaltet der
Monitor automatisch aus, und die Lampe wechselt auf Rot um.
●
Stellen Sie sicher, dass sowohl der POWER- als auch der DC-
Schalter an der Rückseite vor dem Batteriewechsel in Aus-
Stellung gestellt sind.
●
Die Länge der Zeit, während der die Lampe orangefarben
leuchtet, ist je nach Batterie und Batteriezustand
unterschiedlich. Es wird empfohlen, die Batterie zu ersetzen,
wenn die Lampe auf orangefarbenes Leuchten umschaltet.
i
-Taste
Schaltet den Monitor ein/aus (auf Standby).
●
Um den Monitor vollständig auszuschalten, schalten Sie den
Netzschalter (☞ e auf Seite 10)
auf Seite 10) auf Aus-Stellung.
zu wählen
und den DC-Schalter
(☞ p
9
