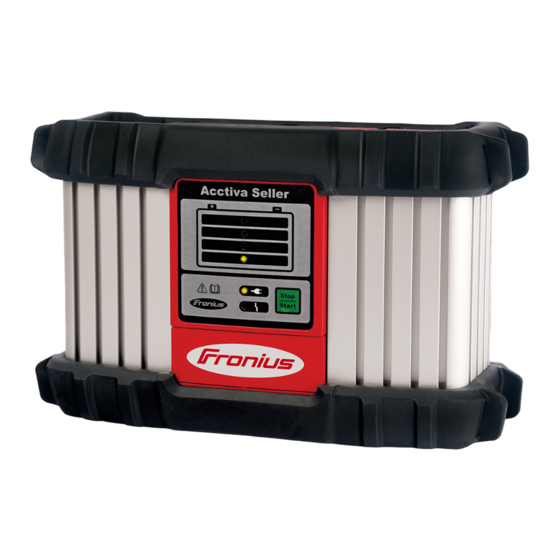

- Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung Acctiva Seller 12 V - 30 A Batterie-Ladegerät 42,0410,1608 005-17042012...
-
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften WARNUNG! „WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! „VORSICHT!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. HINWEIS! „HINWEIS!“... - Seite 4 Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge- mäße Verwen- mäßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende dung Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht.
- Seite 5 Gefahr durch Batterien enthalten augen- und hautschädigende Säuren. Zudem entstehen Säuren, Gase beim Laden von Batterien Gase und Dämpfe, die Gesundheitsschäden und Dämpfe verursachen können und die unter gewissen Umständen hoch explosiv sind. Ladegerät ausschließlich in gut belüfteten Räumen verwenden, um das Ansammeln von explosiven Gasen zu verhindern.
- Seite 6 Sicherheitsmaß- Sicherstellen, dass die Kühlluft ungehindert durch die Luftschlitze am nahmen im Gerät ein- und austreten kann. Normalbetrieb Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf (Fortsetzung) Funktionstüchtigkeit des Schutzleiters überprüfen lassen. Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht einwandfreiem Zustand vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen.
- Seite 7 Gewährleistung Die Gewährleistungszeit für das Gerät beträgt 2 Jahre ab Rechnungsdatum. und Haftung Der Hersteller übernimmt jedoch keine Gewährleistung, wenn der Schaden auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Gerätes Unsachgemäßes Montieren und Bedienen Betreiben des Gerätes bei defekten Schutzeinrichtungen Nichtbeachten der Hinweise in der Bedienungsanleitung Eigenmächtige Veränderungen am Gerät...
- Seite 8 Sicherheitskenn- Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs- zeichnung schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten (Fortsetzung) Normen für Australien. Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.
-
Seite 9: Inhaltsverzeichnis
Schutzeinrichtungen sprechen an ......................10 Ladefehler ............................... 11 Kennlinie ..............................12 Sicherheit ............................... 12 Kennlinie ..............................12 Technische Daten ............................13 Elektrische Daten Eingang ........................13 Elektrische Daten Ausgang........................13 Mechanische Daten ..........................13 Umgebungsbedingungen ........................13 Normen ..............................13 Fronius Worldwide... -
Seite 10: Allgemeines
Allgemeines Prinzip Hauptmerkmal der neuen Active Inverter Technology ist das intelligente Laden. Dabei orientiert sich das Ladeverhalten automatisch an Alter und Ladezustand der Batterie. Von dieser Innovation profitieren sowohl Lebensdauer und Wartungsarmut der Batterie, als auch die Wirtschaftlich- keit. Die Active Inverter Technology basiert auf einem Inverter mit aktiver Gleichrichtung und einer intelligenten Sicherheitsab- schaltung. -
Seite 11: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sach- schäden verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: Bedienungsanleitung Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Bedienungsanleitungen und Sicherheitsvorschriften der Batterie- und Fahrzeughersteller Bestimmungs- Das Ladegerät dient nur zum Laden von Batterien gemäß... -
Seite 12: Sicherheitskonzept - Serienmäßige Schutzeinrichtungen
Sicherheitskon- Die Kompetenz der neuen Ladegeräte endet nicht bei den funktionalen Ausstattungs- zept - serienmä- merkmalen, auch punkto Sicherheit zeigen sich die Active Inverter bestens gerüstet. ßige Schutzein- Folgende Sicherheitsmerkmale sind serienmäßig: richtungen Spannungs- und funkenfreie Klemmen schützen vor Explosionsgefährdung Der Verpolschutz verhindert Beschädigung oder Zerstörung der Batterie oder des Ladegeräts Einen effektiven Schutz des Ladegeräts bietet der Kurzschluss-Schutz. -
Seite 13: Anstecken Von Optionen
Anstecken von HINWEIS! Gefahr der Beschädigung von Gerät und Zubehör. Optionen und Optionen Systemerweiterungen nur anstecken, wenn der Netzstecker gezogen ist und die Ladekabel von der Batterie abgeklemmt sind. Anschlüsse Nr. Funktion Gehäuse-Unter- (1) AC Input - Netzbuchse seite (2) Netzkabel-Sicherungsbügel montieren (3) nicht belegt (4) Anschluss P1 - Buchse Ladekabel... -
Seite 14: Abdeckung Abnehmen
Abdeckung Falls erforderlich, mittels Schraubendre- abnehmen her abnehmen: Display (1) Abdeckung (2) Anschluss P4 Multiport Display und Abdeckungen abnehmen Montage Bei Montage des Ladegeräts an einem festen Untergrund, verwenden Sie die in der Verpackung integrierte Bohrschablone. Dazu den Kantenschutz vorübergehend entfer- nen. -
Seite 15: Haltebügel Montieren (Option)
Haltebügel Wichtig! Das Drehmoment für alle montieren (Opti- Schrauben beträgt 2,5 Nm. Drei Schrauben (1) lösen Haltebügel (2) mit den zuvor gelösten Schrauben (1) montieren Schraube (3) lösen Zugentlastung Ladestecker (4) mit der zuvor gelösten Schraube (3) montieren Haltebügel und Zugentlastung montieren Sicherheits- Die Befestigung eines Sicherheitsschlos- schloss (Option) -
Seite 16: Batterie Laden
Batterie laden Ladevorgang VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie starten oder falscher Ladespannung. Vor Beginn des Ladevorgangs sicherstellen, dass die zu ladende Batterie voll funktionsfähig ist und die Ladespannung des Geräts der Batteriespannung entspricht. Netzkabel mit Ladegerät verbinden und am Netz anstecken Ladegerät befindet sich im Leerlauf - Betriebsbereit leuchtet: WARNUNG! Gefahr von schwerwiegenden Personen- und Sachschäden durch falsch angeschlossene Ladeklemmen. -
Seite 17: Ladevorgang Unterbrechen
Ladevorgang unterbrechen Ladevorgang HINWEIS! Gefahr der Beschädigung von Anschlussbuchsen und Anschluss- stoppen Steckern. Ladekabel nicht während des Ladebetriebes abstecken oder tren- nen. Taste Stop/Start drücken, um Ladevorgang zu stoppen Ladevorgang gestoppt - Betriebsanzeige blinkt Ladevorgang Taste Stop/Start drücken, um Ladevorgang fortzusetzen erneut starten... -
Seite 18: Pufferladung
Pufferladung Bei der Pufferladung ist die Vorführung von Automobilfunktionen (Autoradio, Schiebe- Erklärung dach, ...) während des Ladevorgangs möglich. Folgendes beachten: Der entnommene Strom muss über längere Zeit geringer als der Ladestrom sein. Ist der Ladestrom auf Dauer geringer als der entnommene Strom, erfolgt eine Entladung der Batterie. -
Seite 19: Ladefehler
Schutzeinrich- Gerät schaltet während des Ladevorganges ab tungen sprechen Ursache: Zu hohe Umgebungstemperatur. Übertemperatur-Schutz aktiv Behebung: Gerät abkühlen lassen. Der Ladevorgang fährt automatisch fort, sobald (Fortsetzung) das Gerät abgekühlt ist. Wenn nicht, Fachwerkstätte aufsuchen. Ladefehler Betriebsanzeige leuchtet, Störungsanzeige blinkt, Anzeige Ladezustand 3/4 blinkt Ursache: Zeitüberschreitung in der entsprechenden Ladephase oder Batteriekapazi- tät zu hoch... -
Seite 20: Kennlinie
Kennlinie Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sach- schäden verursachen. Beachten Sie die Angaben des Batterieherstellers. Während der Parametereinstellung keine Batterie an das Ladegerät anschlie- ßen. Kennlinie Kennlinie Code Batterie Kapazität [Ah] 1[A] 1 [V/Cell] 2[A] 2 [V/Cell] IUoU Showroom NASS 2,40 2,25... -
Seite 21: Technische Daten
Technische Daten Elektrische Daten Netzspannung ~ 230 V AC Eingang Netzfrequenz 50 / 60 Hz Netzstrom max. 2,9 A eff. Netzabsicherung max. 16 A Wirkungsgrad max. 95 % Wirkleistung max. 420 W Leistungsaufnahme (Standby) max. 1,7 W Schutzklasse Max. zulässige Netzimpedanz an der Schnittstelle (PCC) zum öffentlichen Netz keine EMV Emissionsklasse Elektrische Daten...
