5 Bedienung

In diesem Kapitel werden die Bedien- und Anzeigeele-
mente, die Menüstruktur sowie die Funktionen und Para-
meter beschrieben, die für eine bestimmungsgemäße
Bedienung des Reglers erforderlich sind.
5.1 Das Display
Menü Menü
„Information" „Einstellung"
Kollektor
72,4 C
72 - T 1 - 126
1
5
Pumpe AUS, Ausgänge A1
Pumpe EIN bis A7

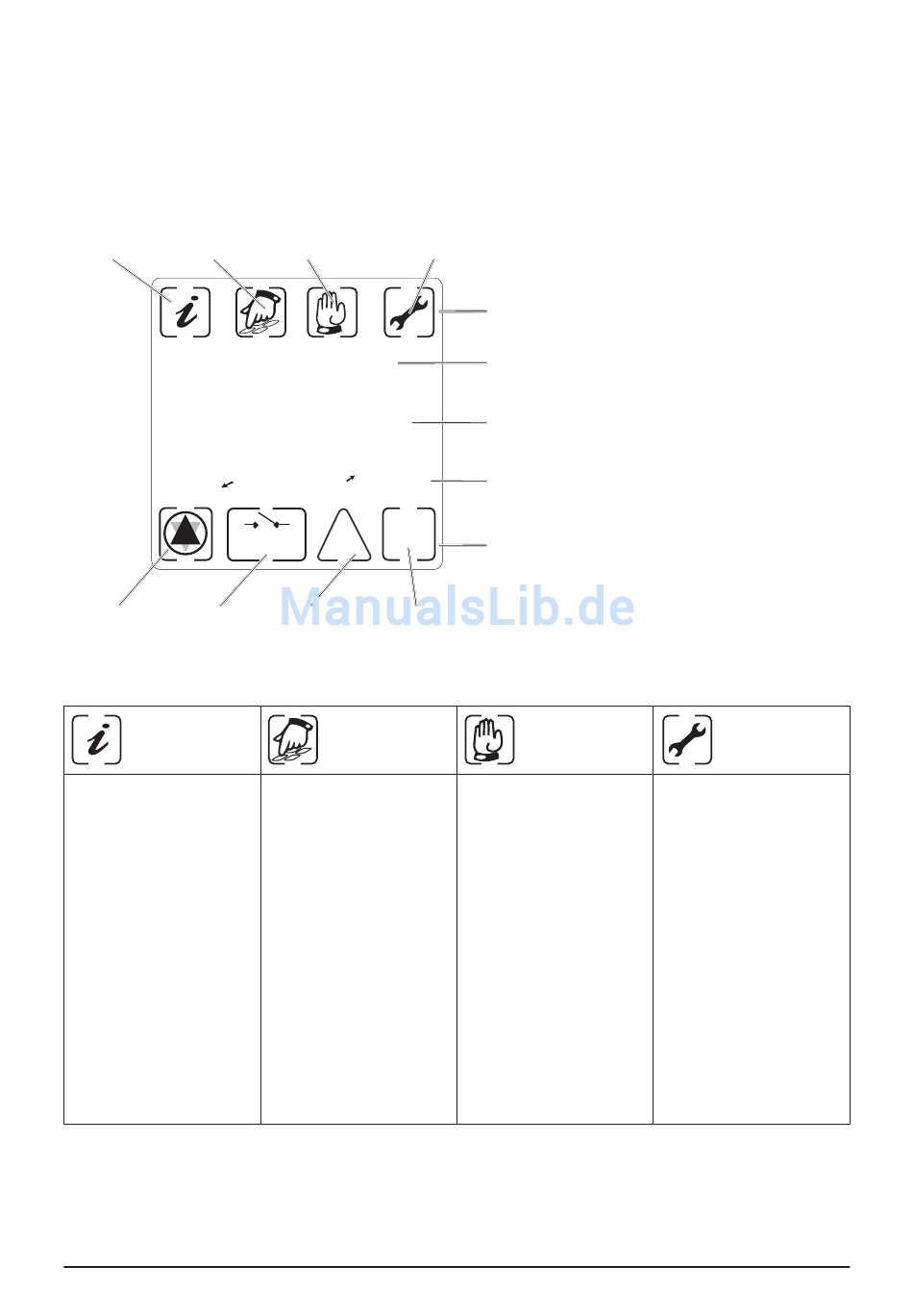

Abb. 5 Display mit Bedien- und Anzeigeelementen (Beispiel: Kollektortemperatur im Menü „Information")
Information
Informationen zu:
● Temperatur Messwerte
● Temperatur Sollwerte
● Anzeige des Heizkreis-Status
● Anzeige der aktiven
Reglerfunktionen
● Bilanzwerte
● Fehlermeldungen
Abb. 6 Übersicht der Menüs und ihrer Funktionen
6
Menü Menü
„Handbetrieb" „Sonderfunktionen"
o
!
ok?
2 3 4
6 7
Systemfehler Bestätigungs-/
Speicher-Symbol
Einstellung
Einstellungen für:
● Emission
● Speicher
● Frischwasser
● Zirkulation Frischwasser
● Zeitfenster Zirkulation/
Standby
● Solarkreispumpe
● Röhrenkollektor
● Heizkreis (System 1271)
● Zeit / Datum / Wochentag
● Sommerzeit/Winterzeit
Menüebene
Anzeige 1
Messstelle, Variable, gewählte Option, System-Infos
sowie Sonderfunktionen
Anzeige 2
Messwert, Zahlenwert der Variable sowie Varianten
der Sonderfunktionen
Anzeige 3
Gewählte Funktionen, Bilanzwerte, Systemfehler,
Infos zu gewählten Sonderfunktionen
Statusanzeigen
Handbetrieb
Manuelles Ein- und Ausschalten
von:
● Solarkreispumpe
● Heizkreispumpe
(System 1271)
● Mischer
● Zirkulationspumpe
● Primärpumpe Frischwasser
● Anforderung des
Wärmeerzeugers
● Nachlaufzeit
● Kennlinienabgleich
● Zirkulationsabgleich
DE-XXX_RATIOcompact-Regler_TI-MA-BA-120214-1WA10218
Sonderfunktionen
Auswahl der Funktionen:
● Sprache
● Systemauswahl
● Frostschutz
● Röhrenkollektor
● Anlagenschutz
● Kollektorkühlung
● Speicherkühlung
● Frischwasser
● Gebäudeart (System 1271)
● Heizkurve (System 1271)
● Anforderung (System 1271)
● Pufferladung
(System 1271)
● Rücklauf-Beimischung
(System 1272)
● Thermenschutz (System 1272)
● Heizkreismischer
● Konfiguration
● Meldungen
● Regler-Info
