3 Technische Informationen

3.1 Kennzeichnung des Reglers
2

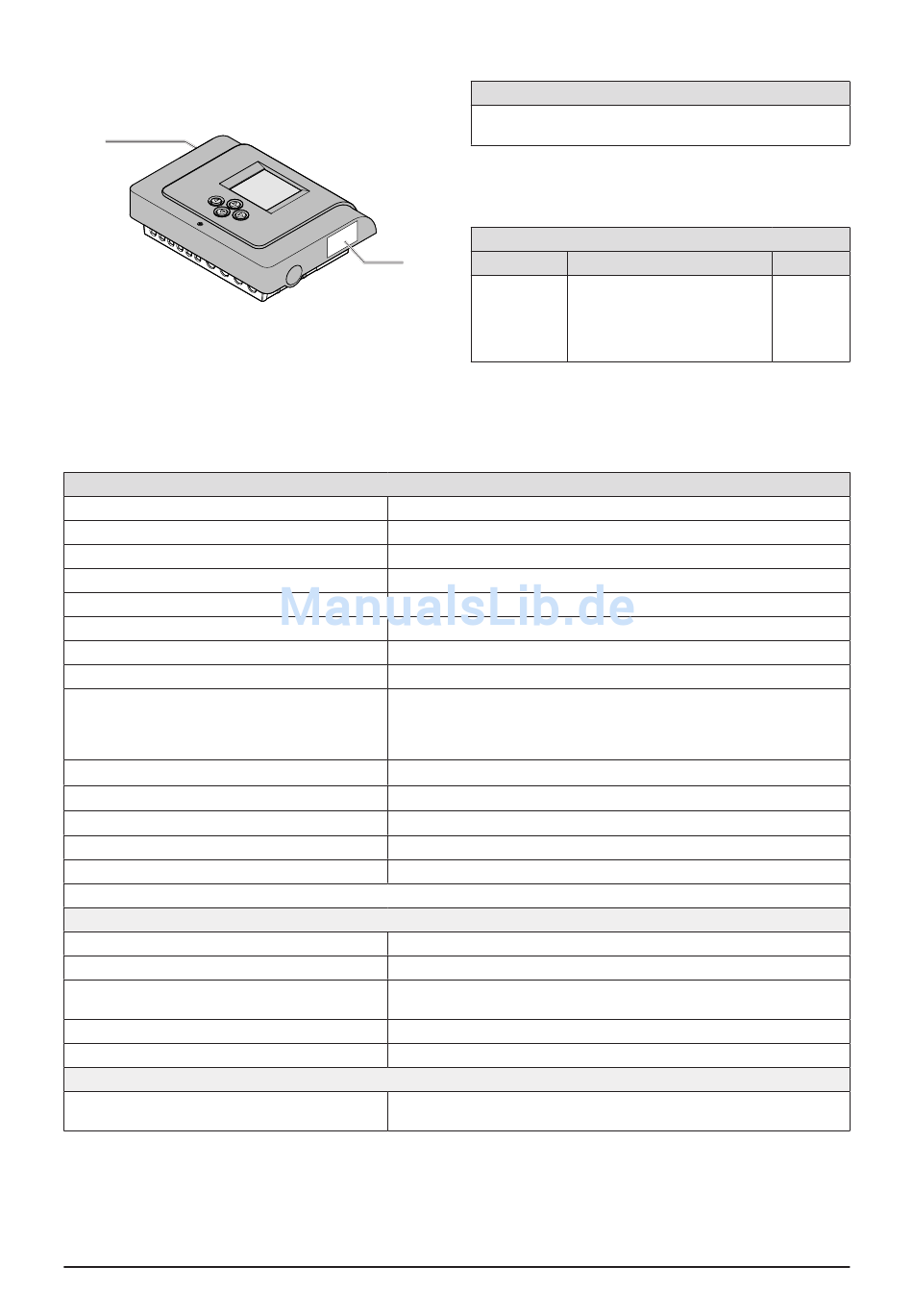

Abb. 2 Position Typenschild und Sicherheitsaufkleber
1 Typenschild mit CE-Kennzeichnung; 2 Sicherheitsaufkleber am Ge-
häuseunterteil
3.2 Technische Daten
Tab 1 Technische Daten und Spezifikationen
Material
Maße (L x B x T)
Schutzart
Funkstörgrad
Betriebsspannung
Leistungsaufnahme im Bereitschaftszustand
Netzzuleitung für 230-V-Anschlüsse
Temperaturfühler / Temperaturbereich
Schaltspannung
Leistung je Ausgang
Schaltstrom je Ausgang
Gesamtleistung aller Ausgänge
Gesamtstrom aller Ausgänge
Netzsicherung, intern
Betriebstemperatur / Lagertemperatur
Gewicht
CE-Kennzeichnung
Hardwarespezifikationen
Eingänge
230-V-Ausgänge
Kleinspannungs-Ausgang
Display
Bedienung
Softwarespezifikationen
Komplexes Diagnosesystem
4
3.3 Lieferumfang
Tab 2 Lieferumfang
Regler, Typ RATIOcompact, bestehend aus Gehäuse mit
Anschlussplatine und vormontiert im Solarsystem RATIOcompact
3.4 Zubehör
Tab 3 Zubehör
1 Artikel
Außenfühler
TA2 (Nur bei
System 1271)
100 % recyclingfähiges ABS-Gehäuse
175 mm x 134 mm x 56 mm
IP20 nach DIN 40050
N nach VDE 0875
AC 230 V; 50 Hz; -10 % – 15 %
< 1 W
Aderquerschnitt mind. 0,75 mm²
Pt1000; 1 kW bei 0 °C; Bereich: -30 °C – 250 °C
230 V AC
ca. 230 VA für cosϕ = 0,7 bis 1,0
max. 1 A (der maximale Schaltstrom je Ausgang ist abhängig von der Anzahl der
beschalteten Ausgänge)
max. 920 VA
max. 4 A
Feinsicherung 5 mm x 20 mm; T 4 A/250 V
0 °C – 50 °C / -10 °C – 65 °C
ca. 360 g
9 Temperaturfühler, ein Kombisensor VFS
6 Triac- Ausgänge AC 230 V, 1 potenzialfreies Relais (auch für 230 V einsetzbar)
PWM: digitaler Ausgang; 0 V – 10 V: analoger Ausgang (wählbar über Stiftleiste mit
Steckbrücke)
Beleuchtung, grafische Symbole und Klartext, 5 Zeilen
Scroll-Funktion über zwei Tastenpaare (vertikal, horizontal)
Temperaturfühler: Kurzschluss, Unterbrechung, dT zu hoch, Nachtumwälzung,
Speicher oben zu gering, akustische Fehlermeldung
DE-XXX_RATIOcompact-Regler_TI-MA-BA-120214-1WA10218
Artikelbezeichnung
Pt1000-Temperaturfühler im
Kunststoffgehäuse,
Maße (H x B x T): 68 mm x 34 mm
x 27mm; Anschlussklemmen,
Kabelverschraubung
Art -Nr
150 400 45
