7.3 I nbetriebnahme Heizkreis
„System 1271"
WICHTIGE INFORMATION: Vor der Inbetriebnahme
des Heizkreises muss der Heizkreis der Anlage befüllt
und entlüftet sein. Siehe Montageanleitung „Solarsystem
R ATIOcompact", Kap. „Inbetriebnahme".
Beschreibung der Funktion „Heizkurve" und ihrer Para-
meter s. Kap. „6.4 System mit Heizungs-Pufferung (1271)".
Für die witterungsgeführte Regelung des Heizkreismi-
schers wird eine Heizkurve festgelegt.
Der Regler berechnet über die gemittelte Außentempe-
ratur und die Heizkurve den aktuellen Heizkreis-Vorlauf-
Sollwert.
Der Systemregler RATIOcompact bietet die Möglichkeit,
die Heizkurve über zwei Punkte zu bestimmen.
● Den ersten Punkt „P1" über die Parameter „Aussen
T -max" und „Vorlauf T-min" bestimmen. Bei einer Au-
ßentemperatur größer „Aussen T-max" oder einer Vor-
lauftemperatur kleiner „Vorlauf T-min" (im Absenkbe-
trieb) wird der Heizbetrieb eingestellt.
● Werte für „Aussen T-max" und „Vorlauf T-min" im Regler
einstellen und speichern.
● Den zweiten Punkt „P2" der Heizkurve über die Para-
meter „Aussen T-min" und „Vorlauf T-max" bestimmen.
● Werte für „Aussen T-min" und „Vorlauf T-max" im Regler
einstellen und speichern.
● Wert für „VL T-max Grenz" einstellen. Dieser Wert liegt
ca. 10 K über „Vorlauf T-max".
Ende der Inbetriebnahme Heizkreis „System 1271".
● Weiter mit dem Kapitel: 7.5 Kennlinienabgleich.
Vorlauftemperatur T [°C]
VL
VL T-max Grenz
P2
Vorlauf T-max
Absenkbetrieb
Vorlauf T-min
Aussen T-min

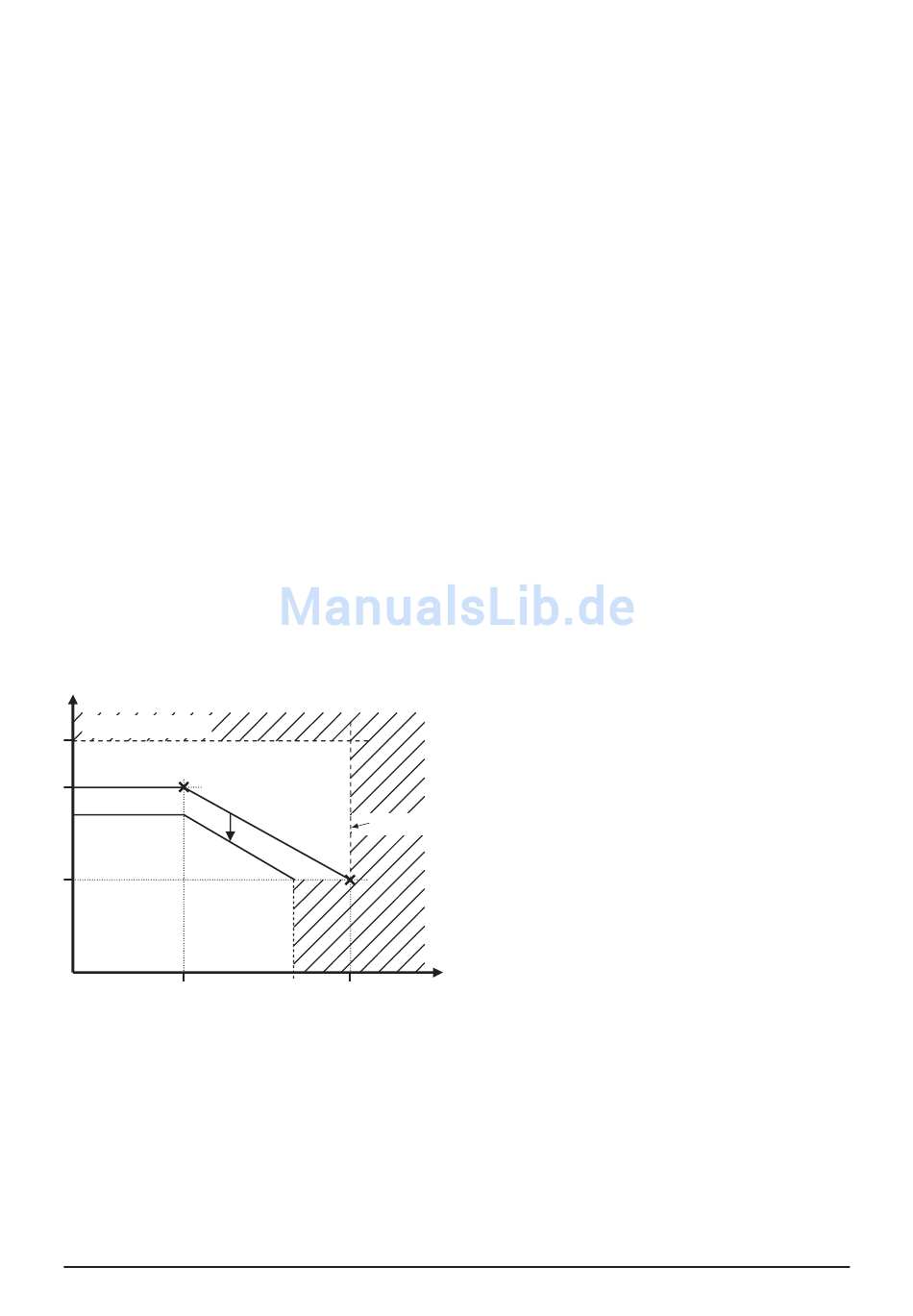

Abb. 9 Heizkurve des Systems „1271" mit Einstellwerten und inakti-
ven Bereichen (schraffierte Flächen)
26
Heizgrenze
P1
Aussen T-max
Außentemperatur T [°C]
A
7.4 I nbetriebnahme RL-Beimischung
„System 1272"
WICHTIGE INFORMATION: Vor der Inbetriebnahme des
Systems „1272" muss der Heizkreis der Anlage befüllt
und entlüftet sein. Siehe Montageanleitung „Solarsystem
R ATIOcompact", Kap. „Inbetriebnahme".
Beschreibung der Funktion „Rücklauf-Beimischung" und
ihrer Parameter s. Kap. „6.5 System mit Rücklauf-Beimi-
schung (1272)".
● Die Parameter „Überhöhung" und „Vorlauf T-max" der
Funktion „Rücklauf-Beimischung" dem Heizsystem an-
passen.
Beispiel: Gemessene Temperatur für den Heizkreis-Rück-
lauf (T7): 25 °C. Gewählter Wert für den Parameter „Über-
höhung": 15 K. Daraus resultiert als Vorlauf-Sollwert für
die Rücklauf-Beimischung: 40 °C. Auf diese Temperatur
regelt der Mischer die Vorlauftemperatur.
Ende der Inbetriebnahme „System 1272".
● Weiter mit Kapitel „7.5 Kennlinienabgleich").
