8.6 Netz-Feinsicherung wechseln
Der Regler ist netzspannungsseitig mit einer Sicherung
gegen Überströme geschützt.
Eine Ursache für den Ausfall der Displayanzeige und der
Reglerfunktionen kann die defekte Netz-Feinsicherung
sein.
Sicherheitshinweise
GEFAHR
Personengefährdung durch elektrische Spannung!
Bei Montage- und Verdrahtungsarbeiten am Regler be-
steht die Gefährdung durch elektrische Spannung.
Diese Arbeiten dürfen am Regler nur im spannungsfreien
Zustand durchgeführt werden. Vor Beginn aller Arbeiten,
den entsprechenden Stromkreis spannungsfrei schalten,
gegen Wiedereinschalten sichern und auf Spannungsfrei-
heit prüfen.
WICHTIGE INFORMATION: Ursache prüfen und behe-
ben, die zum Defekt der Sicherung geführt hat. Dann die
Sicherung wechseln.
Gehäuse öffnen (s. Abb. 3 auf Seite 5)
● Aufsatz der Station nach oben abziehen. Siehe
Montageanleitung „Solarsystem RATIOcompact",
Kap. „Störungsbeseitigung".
● Seitlich an den Verschlusslaschen ziehen.
● Nach Entriegelung das Gehäuseoberteil nach oben
klappen. Das Gehäuseoberteil rastet in der Endstel-
lung ein.
32
Sicherung ausbauen und auf Funktion prüfen
● Sicherungskappe (14) mit einem Schraubendreher vor-
sichtig lösen und vom Sicherungshalter (15) abheben
(siehe Bildlupe 1).
● Sicherung aus der Sicherungskappe schieben (siehe
Bildlupe 2).
● Funktionszustand der Sicherung mit einem geeigne-
ten elektrischen Messgerät (z.
prüfen.
WICHTIGE INFORMATION: Der Widerstandswert einer
funktionsfähigen Feinsicherung
T 4 A/250 V) beträgt ca. 0 W.
Sicherung einbauen und Gehäuse schließen
● Neue Sicherung in die Sicherungskappe (14) schieben.
● Sicherungskappe vorsichtig in den Sicherungshal-
ter (15) einsetzen. Die Sicherungskappe rastet in der
Endstellung ein.
1

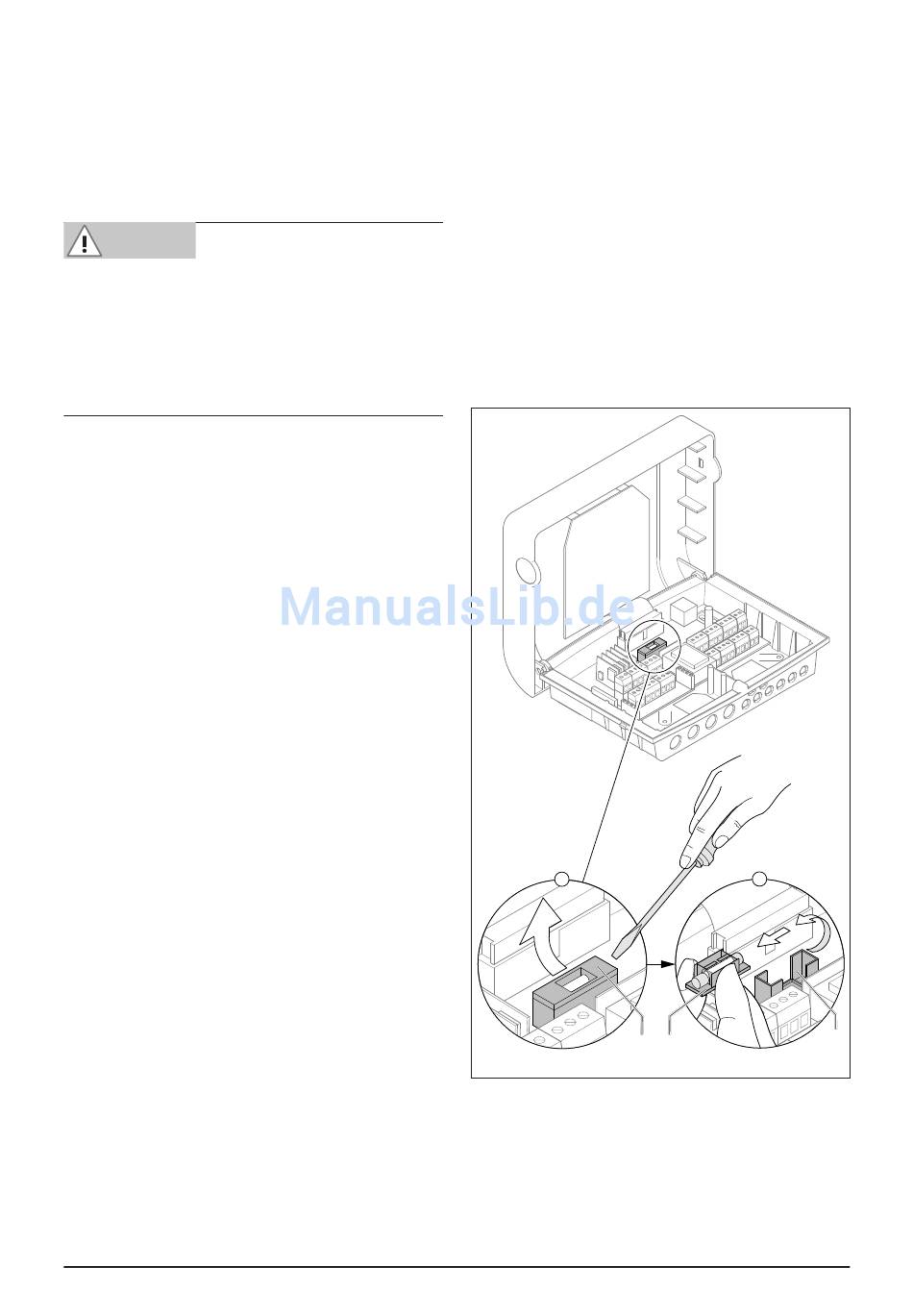

Abb. 13 Netz-Feinsicherung wechseln 14 Sicherungskappe; 15 Si-
cherungshalter
