8.4 Temperaturfühler kontrollieren
Die elektrische Prüfung der Pt1000-Temperaturfühler
wird in diesem Kapitel beschrieben.
GEFAHR
Personengefährdung durch elektrische Spannung!
Bei Montage- und Verdrahtungsarbeiten am Regler be-
steht die Gefährdung durch elektrische Spannung.
Diese Arbeiten dürfen am Regler nur im spannungsfreien
Zustand durchgeführt werden. Vor Beginn aller Arbeiten,
den entsprechenden Stromkreis spannungsfrei schalten,
gegen Wiedereinschalten sichern und auf Spannungsfrei-
heit prüfen.
A7 A6
A7

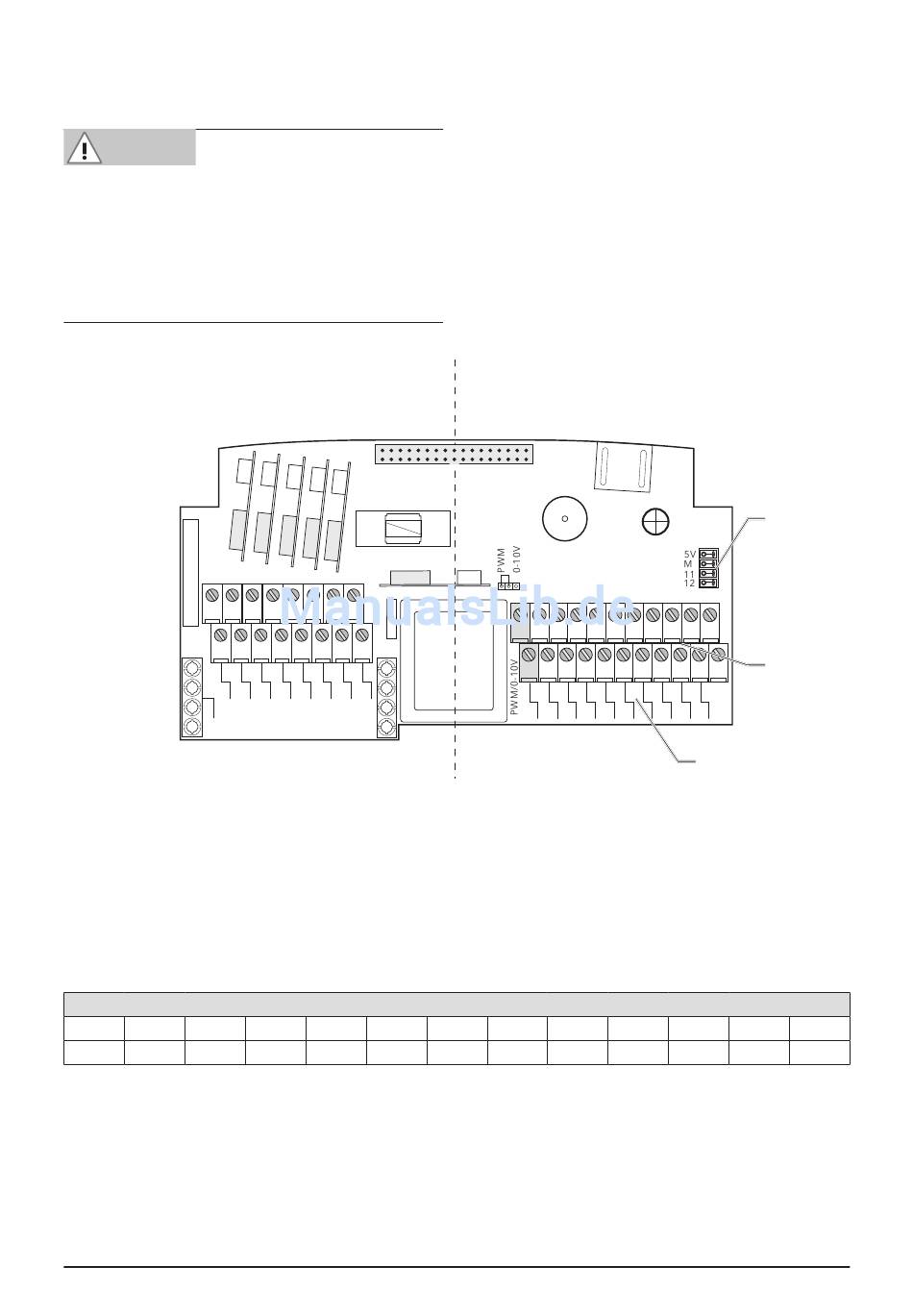

Abb. 10 Anschlussplatine RATIOcompact mit Klemmenbelegung der Pt1000-Temperaturfühler und des Kombisensors VFS
6 Buchsenleiste mit Anschlüssen für Kombisensor VFS; 7 Anschlüsse für Temperaturfühler-Eingänge; 8 Bezeichnung / Position der einzelnen
Temperaturfühler-Eingänge/-Masse
Pt1000-Temperaturfühler auf Funktion prüfen
● 2-polige Leitung des Temperaturfühlers von der An-
schlussplatine abklemmen (s. Abb. 10).
● 2-polige Leitung mit einem Multimeter verbinden und
die korrekte Funktion gemäß Tab. 7 prüfen.
Tab 7 Widerstandswerte für Pt1000-Temperaturfühler in Abhängigkeit von der Temperatur
-10 °C 0 °C 10 °C
961 Ω 1000 Ω 1039 Ω
Leitung anklemmen und Gehäuse schließen
● 2-polige Leitung des funktionsfähigen Temperatur
fühlers an der Anschlussplatine anklemmen
(s. Abb. 10).
● Gehäuseoberteil des Reglers nach unten klappen. Das
Gehäuseoberteil rastet in der Endstellung ein.
30
230-V-Netzspannungsbereich
FUSE
A5 A4 A3 A2 A1 L1
N N N N N N N
20 °C 30 °C 40 °C
1078 Ω 1117 Ω 1155 Ω
Gehäuse öffnen (s. Abb. 3 auf Seite 5)
● Aufsatz der Station nach oben abziehen. Siehe Monta-
geanleitung „Solarsystem RATIOcompact", Kap. „Stö-
rungsbeseitigung".
● Seitlich an den Verschlusslaschen des Reglergehäuses
ziehen.
● Nach Entriegelung das Gehäuseoberteil nach oben
klappen. Das Gehäuseoberteil rastet in der Endstel-
lung ein.
Sicherheits-Kleinspannungsbereich
5X20
1 2 3 4
M M M M M M M M M M M
50 °C 60 °C 70 °C
1194 Ω 1232 Ω 1271 Ω
DE-XXX_RATIOcompact-Regler_TI-MA-BA-120214-1WA10218
6
7
5 6 7 8 9 10
8
80 °C 90 °C 100 °C
1309 Ω 1347 Ω 1385 Ω
110 °C
1423 Ω
