- Seite 1 Original-Betriebsanleitung VM 5000 Ausgabe 08/2014 Elektrostatik Steuergerät für E-Statik Handsprühpistolen B_03269 II 3 G...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise für den Betreiber 4.1.1 Elektrische Betriebsmittel 4.1.2 Personalqualifi kation 4.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 4.2.1 Sicherer Umgang mit den WAGNER-Spritzgeräten 4.2.2 Gerät erden 4.2.3 Materialschläuche 4.2.4 Reinigen und Spülen 4.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 4.2.6... - Seite 4 REPARATUREN 10.1 Reparaturpersonal 10.2 Sicherheitshinweise 10.3 Steuergerät auf Dichtheit prüfen ENTSORGUNG ZUBEHÖR ERSATZTEILE 13.1 Wie werden Ersatzteile bestellt? 13.2 Steuergerät VM 5000 GEWÄHRLEISTUNGS- UND KONFORMITÄTSERKLÄRUNGEN 14.1 Hinweis zur Produkthaftung 14.2 Gewährleistungsanspruch 14.3 CE-Konformitätserklärung 14.4 Hinweise auf nationale Regelungen und Richtlinien...
-
Seite 5: Zu Dieser Anleitung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG ZU DIESER ANLEITUNG VORWORT Die Betriebsanleitung enthält Informationen zum sicheren Betrieb, zur Wartung, Reinigung und Reparatur des Gerätes. Die Betriebsanleitung ist Bestandteil des Gerätes und muss für das Bedien- und Servicepersonal verfügbar sein. -
Seite 6: Sprachen
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG SPRACHEN Die Betriebsanleitung VM 5000 ist in folgenden Sprachen erhältlich: Sprache Bestellnr. Sprache Bestellnr. Deutsch 2310484 Englisch 2318718 Französisch 2318719 Italienisch 2318720 Spanisch 2318721 Zusätzliche Sprachen auf Anfrage oder unter: ABKÜRZUNGEN IM TEXT Stückzahl... -
Seite 7: Begriffe Im Sinne Dieser Anleitung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG BEGRIFFE IM SINNE DIESER ANLEITUNG Reinigen Manuelles Säubern von Geräten und Geräteteilen mit Reinigungsmittel Spülen Inneres Durchspülen der farbführenden Teile mit Spülmittel Personalqualifi kationen Unterwiesene Person Ist unterrichtet über die ihr übertragenen Aufgaben, die möglichen Gefahren bei unsachgemässem Verhalten... -
Seite 8: Bestimmungsgemässe Verwendung
üssigen Spritzstoff verarbeitenden Spritzpistolen GM 5000EA oder GM 5000EAC und der HS-Kaskade Universal. Das VM 5000 darf nur zusammen mit den oben benannten Hand-Spritzpistolen oder der HS-Kaskade Universal betrieben werden. Wird das Steuergerät in Kombination mit anderen Geräten als den oben genannten Spritzpistolen betrieben, so verliert die Zulassung (Baumusterprüfung) von SIRA ihre Gültigkeit. -
Seite 9: Einsatz Im Explosionsgefährdeten Bereich
Zone 1 und das Steuergerät im Bereich der Zone 2. (Siehe Explosionsschutz-Kennzeichnung Kapitel 3.) Wird die WAGNER HS-Kaskade Universal in Verbindung mit dem Steuergerät VM 5000 betrieben, so darf die HS-Kaskade nicht in einer Ex-Zone eingesetzt werden. Das Steuergerät darf aber weiterhin im Bereich der Zone 2 eingesetzt werden. -
Seite 10: Vernünftigerweise Vorhersehbare Fehlanwendung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG VERNÜNFTIGERWEISE VORHERSEHBARE FEHLANWENDUNG Folgend aufgeführte Fehlanwendungen können zu Gesundheits- und/oder Sachschäden führen: Verwendung mit nicht zulässigen Spritzpistolen; Beschichtung von nicht geerdeten Werkstücken; Eigenmächtige Umbauten oder Veränderungen am Gerät; Verwendung von mangelhaften Bauteilen, Ersatzteilen oder anderem als im Kapitel „Zubehör“... -
Seite 11: Kennzeichnung
Das Steuergerät ist zusammen mit der Spritzpistole nach der Richtlinie 94/9/EG (ATEX) konstruiert. Die Spritzpistole ist geeignet für den Einsatz im explosionsgefährdeten Bereich der Zone 1 und das Steuergerät im Bereich der Zone 2. Steuergerät VM 5000 Communautés Européennes Benannte Prüfstelle: PTB Explosionsgeschütztes Betriebsmittel... -
Seite 12: Kennzeichnung „X
Die Verwendung des Steuergeräts in der Zone 2 wird durch den Hersteller bescheinigt. Kabelverbindungen Es dürfen nur die dem Gerät zugeordneten Kabel verwendet werden (siehe Kapitel 12 sowie Betriebsanleitung der Spritzpistole). Zulässige Gerätekombinationen Folgende Spritzpistolen dürfen am Steuergerät VM 5000 angeschlossen werden: - Spritzpistole GM 5000EA - Spritzpistole GM 5000EAC... -
Seite 13: Typenschild
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG TYPENSCHILD II 3 G Main Switch Ex nR IIA T4 Gc II (2) G 0102 SIRA 11 ATEX 5374X Prim. Spannung: max. 20Vpp 1.0 AT Voltage: J. WAGNER AG Industriestrasse 22 Strom: max. 1,0A CH - 9450 Altstätten... -
Seite 14: Allgemeine Sicherheitshinweise
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER Diese Anleitung jederzeit am Einsatzort des Gerätes verfügbar halten. Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften jederzeit einhalten. 4.1.1 ELEKTRISCHE BETRIEBSMITTEL Elektrische Geräte und Betriebsmittel Entsprechend den örtlichen Sicherheitsanforderungen im Hinblick auf Betriebsart und Umgebungseinfl üsse vorsehen. -
Seite 15: Sicherheitshinweise Für Das Personal
- Bei Funktionsstörung den Fehler gemäss Kapitel „Störungssuche“ beheben. Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (z. B. WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen, gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36). -
Seite 16: Gerät Erden
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Die Arbeitsschritte gemäss Kapitel „Druckentlastung“ durchführen: - Wenn zur Druckentlastung aufgefordert wird. - Wenn die Spritzarbeiten unterbrochen oder eingestellt werden. - Bevor das Gerät äusserlich gereinigt, überprüft oder gewartet wird. - Bevor die Spritzdüse installiert oder gereinigt wird. -
Seite 17: Materialschläuche
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 4.2.3 MATERIALSCHLÄUCHE Sicherstellen, dass der Schlauchwerkstoff gegenüber den verspritzten Materialien und den verwendeten Spülmitteln chemisch beständig ist. Sicherstellen, dass der Materialschlauch für den erzeugten Druck geeignet ist. Sicherstellen, dass auf dem verwendeten Hochdruckschlauch folgende Informationen... -
Seite 18: Umgang Mit Gefährlichen Flüssigkeiten, Lacken Und Farben
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Zu beachten ist, dass bei Inbetriebnahme oder Entleerung des Gerätes: - je nach verwendetem Beschichtungsmaterial, - je nach verwendetem Spülmittel (Lösemittel), kurzzeitig zündfähiges Gemisch im Innern der Leitungen und Ausrüstungsteilen vorhanden sein kann. -
Seite 19: Berühren Heisser Oberflächen
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 4.2.6 BERÜHREN HEISSER OBERFLÄCHEN Heisse Oberfl ächen nur mit Schutzhandschuhen berühren. Bei Betrieb des Gerätes mit einem Beschichtungsstoff mit einer Temperatur > 43 °C; 109 °F: – Gerät mit einem Warn-Aufkleber „Warnung – heisse Oberfl äche“ kennzeichnen. -
Seite 20: Beschreibung
Beispiel eines solchen Spritzsystems fi ndet sich in Kapitel 6.7. FUNKTIONSWEISE Das Steuergerät VM 5000 liefert die Steuerspannung für die Spritzpistole, in welcher die Hochspannung erzeugt wird. Die Soll-Hochspannung und die Sprühstrombegrenzung wird am Steuergerät eingestellt und kann in drei verschiedenen Rezepten abgespeichert werden. -
Seite 21: Technische Daten
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG TECHNISCHE DATEN Eingangsspannung 115 VAC - 230 VAC, 50 Hz / 60 Hz Eingangsleistung max. 40 W Eingangsstrom max. 0.5 A Ausgangsspannung max. 20 Vpp Ausgangsstrom max. 1.0 A AC Hochspannungsbegrenzung 80 kV DC Sprühstrombegrenzung... -
Seite 22: Bedienungselemente Und Anschlüsse

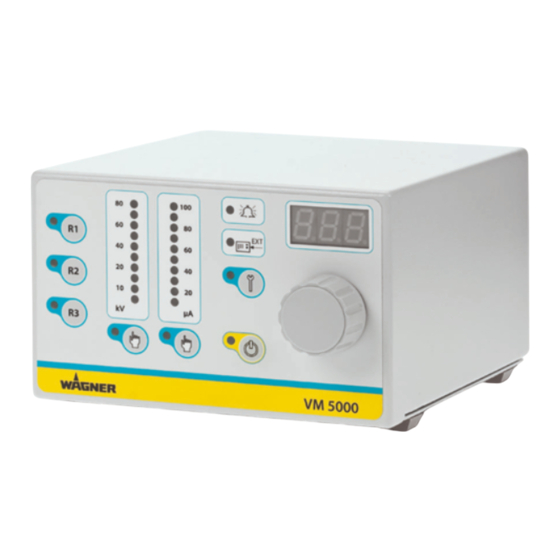

VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG BEDIENUNGSELEMENTE UND ANSCHLÜSSE 5.5.1 BEDIENUNGSELEMENTE VORDERSEITE 1 Drucktaste Rezept 1 2 Drucktaste Rezept 2 3 Drucktaste Rezept 3 4 Leuchtanzeige R1 Leuchtet, wenn Rezept 1 benutzt wird 5 Leuchtanzeige R2 Leuchtet, wenn Rezept 2 benutzt wird... - Seite 23 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG μA VM 5000 B_03271 15 LED-Anzeige, 7 Segmente, dreistellig zeigt Soll- und Istwerte der Hochspannung und des Sprühstroms Anzeige der Fehlernummer bei Warnungen und Störungen 16 Universal-Drehregler dynamischer digitaler Drehregler mit 32 Stellungen pro Umdrehung Verstellgeschwindigkeit ist proportional zur Drehgeschwindigkeit dient zur Einstellung von Hochspannung und Sprühstrom...
-
Seite 24: Anschlüsse Auf Der Rückseite
Bei Betrieb mit HS-Kaskade Universal Anschluss HS-Kaskade Universal Warnung - Nicht unter Spannung trennen. 27 Schnittstelle Warnung - Nicht unter Spannung trennen. 28 Abdeckung Schnittstellen-Anschluss 29 Abdeckung Serviceanschluss Ausschliesslich für WAGNER Servicepersonal 30 Rändelmutter Erdung Anschluss Erdungskabel an die Betriebserde... -
Seite 25: Montage Und Inbetriebnahme
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG MONTAGE UND INBETRIEBNAHME QUALIFIKATION DES MONTAGE- / INBETRIEBNAHMEPERSONALS WARNUNG Unsachgemässe Installation/Bedienung! Verletzungsgefahr und Geräteschäden. Das Montage- und Inbetriebnahmepersonal muss alle fachlichen Voraussetzungen zur sicheren Durchführung der Inbetriebnahme besitzen. Bei Montagen, Inbetriebnahme und allen Arbeiten die... -
Seite 26: Zusätzliche Komponenten
1 zur Materialversorgung 3 Netzkabel 5 Pistolenkabel 2 zur Druckluftversorgung 4 Erdungskabel zur Betriebserde Der Betrieb des Steuergerätes VM 5000 in Verbindung mit der HS-Kaskade Universal wird in der Betriebsanleitung der HS-Kaskade Universal detailliert beschrieben. WARNUNG Unsachgemässe Installation/Bedienung! Verletzungsgefahr und Geräteschäden. -
Seite 27: Platzierung Des Steuergerätes
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG HINWEIS Verunreinigungen im Spritzsystem! Verstopfung der Spritzpistole, Aushärten der Materialien im Spritzsystem. Spritzpistole und Farbversorgung mit geeignetem Spülmittel spülen. PLATZIERUNG DES STEUERGERÄTES GEFAHR Falsche Installation des Gerätes! Explosionsgefahr und Geräteschaden. Gerät ausserhalb der Spritzkabine/Spritzzone platzieren. -
Seite 28: Erdung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG ERDUNG Wichtig für die Systemsicherheit und für eine optimale Beschichtung ist die einwandfreie Erdung aller Systemkomponenten wie Werkstücke, Förderer, Farbversorgung, Steuergerät und Kabine bzw. Spritzstand. WARNUNG Entladung elektrostatisch aufgeladener Bauteile lösemittelhaltiger Atmosphäre! Explosionsgefahr durch elektrostatische Funken oder Flammen. - Seite 29 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Erdungsschema (Beispiel) Förderer Steuergerät Erdungs- Werkstück kabel Material- versorgung R max < 1 MΩ Farbbehälter Spritzstand Fussboden ableitfähig B_03234 Minimale Kabelquerschnitte Steuergerät Materialversorgung Farbbehälter Förderer Kabine 16 mm2 / AWG 6 Spritzstand Erdung Spritzpistole Die Erdung der Spritzpistole erfolgt über das Pistolenkabel.
-
Seite 30: Beispiel Spritzsystem Aircoat
Hochdruckfi lter 16 Materialschlauch Erdungskabel 10 Luftdruckeingang 17 Rücklaufventil Pneumatikpumpe 11 Absperrhahn 18 Behälter für Rücklauf Wagen 12 Luftdruckregler 19 Behälter für Farbe Luftdruckregler + Luftfi lter 13 Steuergerät VM 5000 20 Behälter für Spülmittel Material Ansaugsystem 14 Schutzschlauch 21 Netzkabel... -
Seite 31: Arbeitssicheren Zustand Feststellen
Vor der Inbetriebnahme sind folgende Punkte zu beachten: Erdungskabel von Erdungsschraube des Gerätes an Betriebserde führen und Erdung aller übrigen leitfähigen Teile innerhalb des Arbeitsbereiches sicherstellen. Elektrostatik Steuergerät VM 5000 über Netzkabel an mit der Abluftanlage verriegelte Steckdose anschliessen. Pistolenkabel an Anschlussbuchse anschliessen und verschrauben. -
Seite 32: Betrieb
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG BETRIEB QUALIFIKATION DES BEDIENPERSONALS WARNUNG Unsachgemässe Bedienung! Verletzungsgefahr und Geräteschäden. Das Bedienpersonal muss zur Bedienung der gesamten Anlage qualifi ziert und geeignet sein. Das Bedienpersonal muss die möglichen Gefahren bei unsachgemässem Verhalten sowie notwendigen Schutzeinrichtungen und -massnahmen kennen. -
Seite 33: Notabschaltung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG GEFAHR Hochspannungsfeld! Lebensgefahr durch Fehlfunktion des Herzschrittmachers Sicherstellen, dass Personen mit Herzschrittmacher: Nicht mit der Elektrostatik-Spritzpistole arbeiten. Sich nicht im Bereich des Hochspannungsfeldes aufhalten. 7.2.1 NOTABSCHALTUNG Bei unvorhergesehenen Vorgängen ist wie folgt vorzugehen: 1. -
Seite 34: Rezepturen Einstellen Und Abspeichern
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 4. Das Steuergerät ist einsatzbereit. Hinweis: Jeder Startvorgang wird mit der μA Bereitstellung der gespeicherten Soll-Daten in Rezept „R1“ abgeschlossen. VM 5000 B_03682 REZEPTUREN EINSTELLEN UND ABSPEICHERN In einer Rezeptur sind Soll-Werte für die Hochspannung in kV und für die Sprühstrombegrenzung in μA abgespeichert. -
Seite 35: Einstellen Der Hochspannung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 7.4.1 EINSTELLEN DER HOCHSPANNUNG Arbeitsschritte: 1. Drucktaste „Hochspannung“ (21) zum Einstellen der Hochspannung drücken. μA Die Leuchtdiode (22) zeigt an, dass die Hochspannung angewählt ist. VM 5000 B_03682 22 21 2. Die Hochspannung kann nun mit dem Universal-Drehregler (16) von 5 bis 80 kV mit einer Aufl ösung von... -
Seite 36: Einstellen Der Strombegrenzung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 7.4.2 EINSTELLEN DER STROMBEGRENZUNG Arbeitsschritte: 1. Drucktaste „Strombegrenzung“ (19) zum Einstellen der Sprühstrombegrenzung drücken. μA Die Leuchtanzeige (20) zeigt an, dass die Strombegrenzung angewählt ist. VM 5000 B_03682 2. Die Strombegrenzung kann nun mit dem Universal-Drehregler (16) von 10-100 μA mit einer Aufl ösung von... -
Seite 37: Anzeige Beim Spritzen
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 7.4.3 ANZEIGE BEIM SPRITZEN Bereit zum Spritzen mit Rezept R2. Siehe Bild unten. Steuergerät in Bereitschaftstellung. Die LED‘s der Soll-Werte leuchten als Punktanzeige und auf dem Display ist der Wert der Hochspannung digital angezeigt. Drückt man die Drucktaste für die Strombegrenzung, wird auf dem Display der eingestellte Soll-Wert der Sprühstrombegrenzung digital... -
Seite 38: Standby Betrieb
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG STANDBY BETRIEB Zum Spritzen ohne Hochspannung kann der Standby Betrieb gewählt werden. Drucktaste (17) kurz drücken, Leuchtanzeige Standby (18) leuchtet. Alle übrigen LED‘s sind gelöscht. μA VM 5000 B_03682 18 17 Aus dem Standby Betrieb gelangt man durch Drücken der Drucktaste (17) wieder in den vorher abgespeicherten Bereitschaftsmodus. -
Seite 39: Anzeige „Service Durchführen
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG ANZEIGE „SERVICE DURCHFÜHREN“ μA VM 5000 B_03682 Voraussetzung: Funktion „Wartungsintervallgrenze“ ist aktiviert. „Service an Spritzpistole durchführen“ Wenn die Zeit für das festgelegte Wartungsintervall abgelaufen ist, beginnt die Leuchtanzeige (13) zu blinken. Die blinkende Wartungsanzeige ist nur ein Warnhinweis. Es kann ohne Einschränkung... -
Seite 40: Gerätekonfiguration
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG GERÄTEKONFIGURATION Übersicht der Gerätekonfi gurations-Ebenen: Es gibt 3 Ebenen: Ebene 1: für Bediener Ebene 2: für WAGNER-Service Ebene 3: für WAGNER Produktionswerk 7.7.1 PARAMETER ÜBERSICHT VON EBENE 1 FÜR BEDIENER Parameter Wert Beschreibung C11 Remote- Das Gerät funktioniert als Standalone-Gerät. - Seite 41 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG C14 Betriebsmodus Betrieb mit Handspritzpistole GM 5000EA oder GM 5000EAC Dieser Parameter (Werkseinstellung) ist mit Parameter Elektrostatik-Automatikspritzpistole C11 verknüpft. HS-Kaskade Universal 3 G Wird Parameter HS-Kaskade Universal 7.5 G C14 gesetzt, so geht Parameter C11 automatisch auf "off ".
- Seite 42 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG...
-
Seite 43: Einstieg In Den Geräte-Konfigurationsmodus
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 7.7.2 EINSTIEG IN DEN GERÄTE-KONFIGURATIONSMODUS Arbeitsschritte: 1. Mit Taste „Standby“ (17) auf „Standby“ schalten. μA Die orange LED „Standby“ (18) leuchtet. VM 5000 B_03682 2. Drucktaste „Service“ (14) drücken und gedrückt halten. 3. Mit der anderen Hand am... -
Seite 44: Einstellbeispiel „Parameter C11
Zur einfacheren Bedienung sind die Konfi gurations-Einstellungen in 3 Gruppen aufgeteilt. Die erste Gruppe ist für den Endbenutzer, die beiden anderen Gruppe sind Passwort geschützt und dem WAGNER Service und dem WAGNER Produktionsstandort oder WAGNER Service Center, welche über die nötige Infrastruktur verfügen, vorbehalten. - Seite 45 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG μA VM 5000 B_03682 21 20 Die blinkende Leuchtanzeige (13) zeigt an, dass der Parameterwert „oFF“ im Display (15) mit dem Universal-Drehregler (16) verändert werden kann. Mögliche Werte in C11 sind „on“ oder „oFF“.
-
Seite 46: Betriebsstundenzähler/ Wartungsanzeige
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG BETRIEBSSTUNDENZÄHLER/ WARTUNGSANZEIGE Im Steuergerät sind 2 Stundenzähler implementiert. Der Absolutzähler misst die laufenden Betriebsstunden der Spritzpistole und mit dem Wartungsstundenzähler können Wartungsintervalle für die Spritzpistole festgelegt und damit überwacht werden. Aus der Bereitschaftstellung des Steuergerätes gelangt man über die Drucktaste (14) in das Bild des Wartungsmenüs. -
Seite 47: Wartungszähler Einrichten Und Abfragen
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 7.8.1 WARTUNGSZÄHLER EINRICHTEN UND ABFRAGEN Bei Erstbenutzung des Gerätes ist die Funktion für den Wartungsintervallzähler deaktiviert. Diese Funktion kann dann über die Drucktaste R3 (3) aktiviert werden. Der Einstellbereich der Service-Intervallgrenze beträgt 0 bis 999 Stunden. -
Seite 48: Externe Schnittstelle
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG EXTERNE SCHNITTSTELLE Das Steuergerät ist mit einer Schnittstelle ausgestattet. Vor deren Benutzung müssen die entsprechenden Parameter in der Gerätekonfi guration angewählt werden. Externe Freigabe Steuergerät GND >> Freigabe Externe weiss +24V Freigabe Störungsreset LTV357 neg Flanke >>... - Seite 49 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Pin- Benennung Beschreibung Externe Freigabe Potentialfreier Kontakt zwischen Pin 1 und Pin 8 (Ground) - geschlossen Freigabe erteilt - off en Freigabe nicht erteilt Störungsreset Potentialfreier Kontakt (Taster) zwischen Pin 2 und Pin 8 (Ground) - Wenn eine Störung anliegt, so kann sie durch einen Taster quittiert werden.
-
Seite 50: Reinigung Und Wartung
GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER-Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. Nur Teile reparieren und austauschen, die im Kapitel „Ersatzteile“ aufgeführt und dem Gerät zugeordnet sind. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie- und Druckluftzufuhr abschalten. - Seite 51 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Reinigung des Steuergerätes Bei Ablagerungen auf den Oberfl ächen lädt sich das Gerät unter Umständen elektrostatisch auf. Bei Entladung kann es zu Flammen- oder Funkenbildung kommen. Ablagerungen auf den Oberfl ächen entfernen, um die Leitfähigkeit zu erhalten.
-
Seite 52: Wartung
Gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36): - Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (zum Beispiel WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen. - Bei stillgelegten Geräten kann die Prüfung bis zur nächsten Inbetriebnahme ausgesetzt werden. -
Seite 53: Sicherheitskontrollen
Mindestens alle 3 Jahre muss das Gerät auf seine Dichtheit überprüft werden. Es sind die Anforderungen der „Schwadensicherheit“ gemäss DIN EN 60079-15:2011 zu erfüllen. Diese Überprüfung darf nur durch eine befähigte Person oder durch geschultes WAGNER Servicepersonal ausgeführt werden. Der Netzeingang dient bei der Dichtheitsprüfung als Prüfanschluss. -
Seite 54: Störungssuche Und -Behebung
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG STÖRUNGSSUCHE UND -BEHEBUNG Funktionsstörung Ursache Behebung Keine Leuchtanzeige leuchtet - Netz nicht eingeschaltet - Netz prüfen, einschalten - Sicherungen defekt - Sicherungen ersetzen - WAGNER-Service keine Hochspannung - Pistolenkabel nicht angeschlossen - Pistolenkabel anschliessen... - Seite 55 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG Störungen werden durch die Störungs-LED (12) angezeigt. Zusätzlich wird auf der 7-Segmentanzeige (Display) (15) die Fehlernummer angezeigt. Tritt eine Störung auf, so wird die Hochspannung sofort abgeschaltet. Ein Weiterarbeiten ist erst nach Behebung und Quittierung der Störung mit der Drucktaste für Service (14) möglich.
-
Seite 56: Reparaturen
Gemäss der Richtlinie für Flüssigkeitsstrahler (ZH 1/406 und BGR 500 Teil 2 Kapitel 2.29 und 2.36): - Die Flüssigkeitsstrahler sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen (zum Beispiel WAGNER Servicetechniker) auf ihren arbeitssicheren Zustand zu prüfen. - Bei stillgelegten Geräten kann die Prüfung bis zur nächsten Inbetriebnahme ausgesetzt werden. -
Seite 57: Entsorgung
Produkt nicht über den Hausmüll zu entsorgen, sondern muss der umweltgerechten Wiederverwertung zugeführt werden. Ihr WAGNER Elektro-Alt-Gerät wird von uns, bzw. unseren Handelsvertretern zurückgenommen und für Sie umweltgerecht entsorgt. Wenden Sie sich in diesem Fall an einen unserer Service- Stützpunkte bzw. -
Seite 58: Zubehör
Netzkabel für CH 3 m; 9.8 ft 264626 Netzkabel für USA 2 m; 6.6 ft 264625 Netzkabel für Japan 3 m; 9.8 ft 2317600 Schnittstellenkabel VM 5000,10 m; 32.8 ft 130215 Erdungskabel 10 m; 32.8 ft 264332 Erdungskabel komplett 0.75 m; 2.5 ft 2327509 Halterung Steuergerät komplett... -
Seite 59: Ersatzteile
GEFAHR Unsachgemässe Wartung/Reparatur! Lebensgefahr und Geräteschäden. Reparaturen und Austausch von Teilen dürfen nur von einer WAGNER-Servicestelle oder einer eigens ausgebildeten Person durchgeführt werden. Nur Teile reparieren und austauschen, die im Kapitel „Ersatzteile“ aufgeführt und dem Gerät zugeordnet sind. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie- und Druckluftzufuhr abschalten. -
Seite 60: Steuergerät Vm 5000
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 13.2 STEUERGERÄT VM 5000 B_03286... - Seite 61 Senkschraube, Kreuzschlitz Form Z 2307315 Dichtung 2307309 Deckel 9990839 Puff er 9955176 Schaltnetzteil 2309112 Distanzteil 2311875 Incremental Encoder 2317539 Print komplett VM 5000 Anzeige (mit Position 25) 2304462 Deckel 2304461 Drehknopf 9953536 Kippschalter 2-polig 9952587 Gerätestecker 9955021 Sicherungshalter 9951117 Sicherung träge 1.0AT 9971519...
-
Seite 62: Gewährleistungs- Und Konformitätserklärungen
Geräte sachgemäss montiert, betrieben und gewartet werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen. Mit Original- WAGNER-Zubehör und -Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. 14.2 GEWÄHRLEISTUNGSANSPRUCH Für dieses Gerät leisten wir Gewährleistung in folgendem Umfang:... -
Seite 63: Ce-Konformitätserklärung
II 3 G Ex nR IIA T4 Gc Spritzpistole: II 2 G EEx 0.24mJ 0102 SIRA 11 ATEX 5374X CE-Konformitätsbescheinigung Die CE-Konformitätsbescheinigung liegt dem Produkt bei. Sie kann bei Bedarf bei Ihrer WAGNER-Vertretung unter Angabe des Produkts und der Seriennummer nachbestellt werden. Bestellnummer: 2310487... -
Seite 64: Hinweise Auf Nationale Regelungen Und Richtlinien
VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG 14.4 HINWEISE AUF NATIONALE REGELUNGEN UND RICHTLINIEN Technische Regel für Betriebssicherheit Teil 2, Kapitel 2.36 Arbeiten mit Flüssigkeitsstrahlern Teil 2, Kapitel 2.29 Verarbeiten von Beschichtungsstoff en Vermeidung von Zündgefahren Einrichtungen zum Reinigen von Werkstücken mit Lösemitteln Richtlinien für Flüssigkeitsstrahler... - Seite 65 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG...
- Seite 66 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG...
- Seite 67 VM 5000 AUSGABE 08/2014 BESTELLNUMMER DOC2310484 BETRIEBSANLEITUNG...
- Seite 68 Bestellnr. 2310484 Ausgabe 08/2014 Deutschland Telefon Telefax E-Mail Schweiz Telefon Telefax Weitere Kontaktadressen sind im Internet zu fi nden unter: Unternehmen/Standorte/WAGNER weltweit Änderungen vorbehalten...
